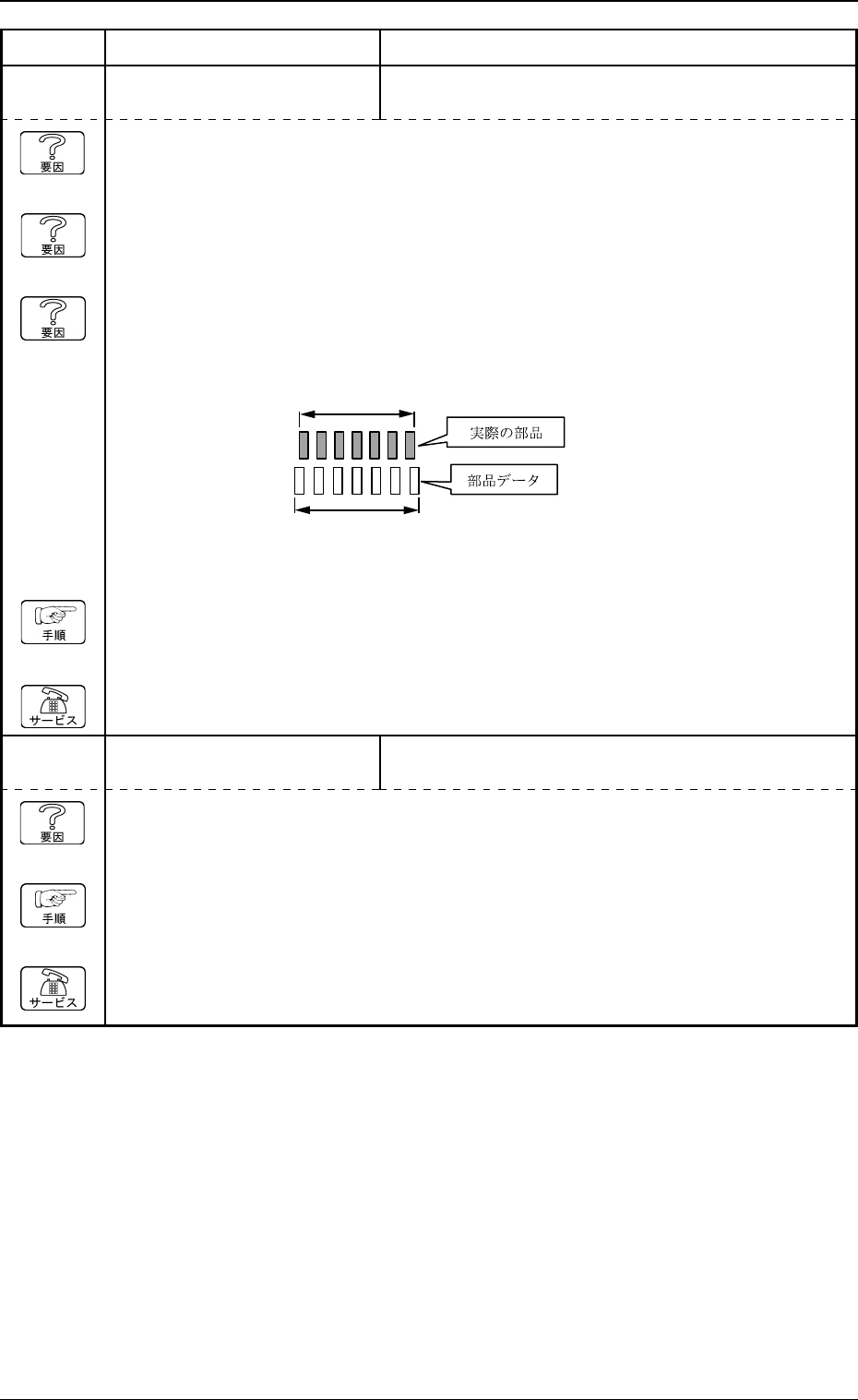

20660009 部品検出異常 リードグループ両端のリードの間隔が許容値を超えてい
る。
(要因 1) リードピッチが合っていないことが考えられます。
（リードピッチが違っている場合、リード本数が少ない部品より多い部品の方
が、累積ピッチ誤差が大きくなるため発生しやすくなります。）
(要因 2) 部品厚みが合っていないことが考えられます。
（部品全体が大きくまたは小さく映るため、リードグループの両端のリード間隔
も大きくまたは小さくなってしまいます。）
(要因 3) カメラ倍率が合っていないことが考えられます。
（部品認識テストで4個それぞれのカメラで認識させ、1個のカメラのみこの異
常が発生する場合などはカメラ倍率が違っている可能性があります。）
(要因 1、2、3 の復帰方法)
復帰手順
(1)[全原点復帰] ボタンで原点復帰を行ってください。
(2) 運転を再開してください。
(3) 運転が再開できない場合は、当社サービス員にご連絡ください。
20660010 部品検出異常 リードグループの長さ方向の検出ができない。
(要因 1) 装置の自己診断によるメッセージです。
(要因 1 の復帰方法)
復帰手順
(1)[全原点復帰] ボタンで原点復帰を行ってください。
(2) 運転を再開してください。
(3) 運転が再開できない場合は、当社サービス員にご連絡ください。
Fig.3D10Fig.3D10
Fig.3D10Fig.3D10
Fig.3D10
5. 部品認識異常コードとメッセージ一覧
Tg0854-PM-ER
5. 部品認識異常コードとメッセージ一覧
0304-001 4-58
異常コード異常コード
異常コード異常コード
異常コード
AA
AA
A
部表示部表示
部表示部表示
部表示
BB
BB
B
部表示部表示
部表示部表示
部表示
20660012 部品検出異常 リード位置 （長さ方向） が許容値を超えている。
“認識データ設定” [手動] ＋ “リード長さ方向判定” が [する（自動または手動）] に設
定されていて、リードの長さ方向が許容値を超えた場合に発生します。
“リード長さ方向判定” [する（自動）] の場合、許容値は自動設定されます。
(要因 1) リード先端が部品データより長い、または短いリードがありませんか。
(要因 2) リードがはっきり見えていないことが考えられます。
（他のリードに比べて極端に暗いリードがある。）
(要因 1、2 の復帰方法)
復帰手順
(1)[全原点復帰] ボタンで原点復帰を行ってください。
(2) 運転を再開してください。
(3) 運転が再開できない場合は、当社サービス員にご連絡ください。
Tg0854-PM-ER
5. 部品認識異常コードとメッセージ一覧
0304-001 4-59
異常コード異常コード
異常コード異常コード
異常コード
AA
AA
A
部表示部表示
部表示部表示
部表示
BB
BB
B
部表示部表示
部表示部表示
部表示

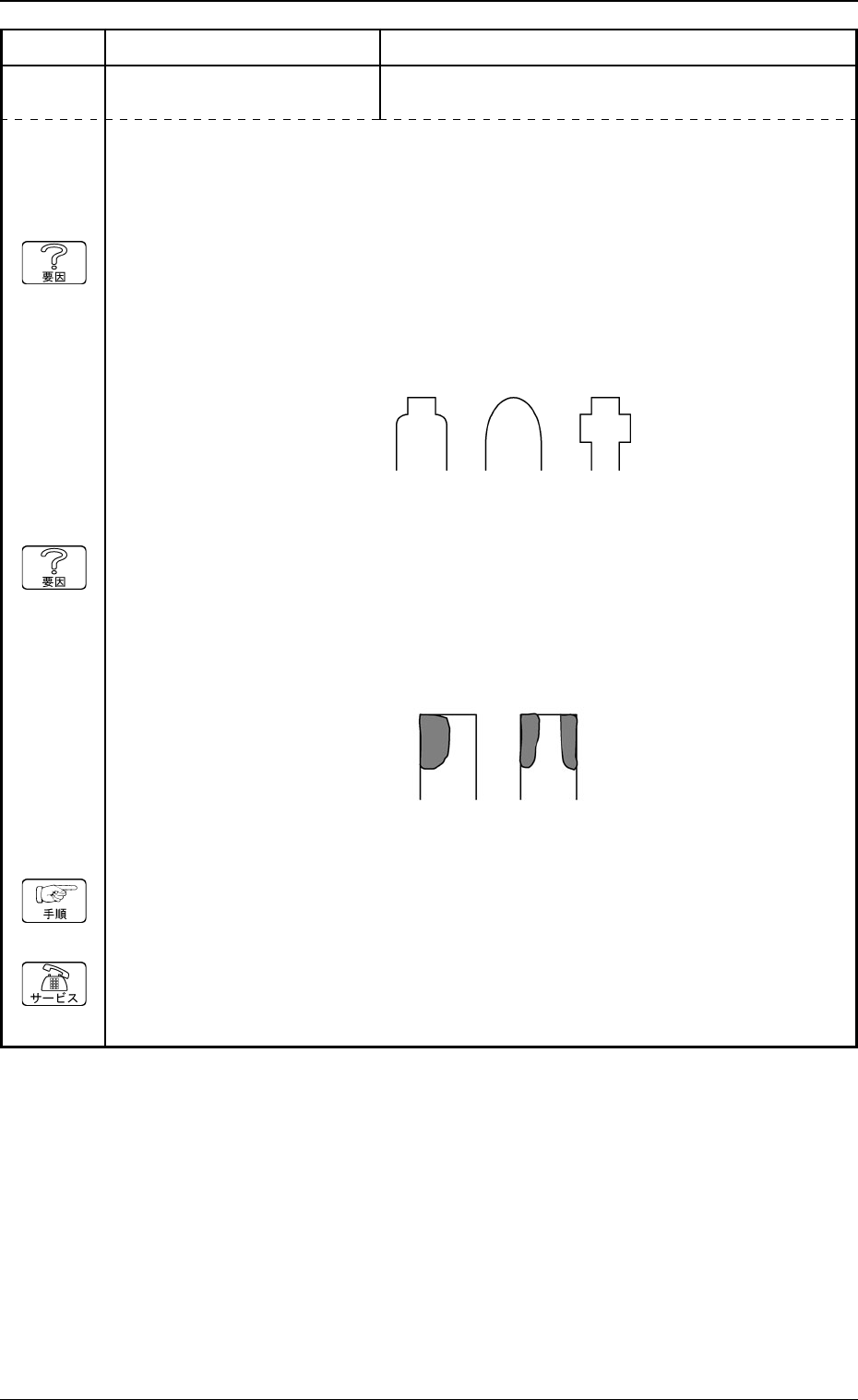

20660013 部品検出異常 リード幅が許容範囲を超えている。
“認識データ設定” [手動] ＋ “リード幅判定” [する（自動または手動）] に設定されて
いて、リード幅が許容値を超えた場合に発生します。
“リード幅判定” [する（自動）] の場合、許容値は自動設定されます。
(要因 1) リード幅が合っていないことが考えられます。
（リード先端付近の幅をチェックするため、先端のリードが次の図のような形状
の場合、異常が発生しやすくなります。このようなリード形状の場合は、
“リード幅判定” を [しない] にして認識させてください。）
(要因 2) リード先端が均一に光っていないことが考えられます。
（反射照明の場合、次の図のようにリード先端が均一に光っていなかったり、虫
食いの状態であったりすると異常が発生する場合があります。この場合
“リード幅判定” を [しない] に設定するか、 “照明方法” を [手動(反射)]
に設定し、照明輝度を上げて認識させてください。）
(要因 1、2 の復帰方法)
復帰手順
(1)[全原点復帰] ボタンで原点復帰を行ってください。
(2) 運転を再開してください。
(3) 運転が再開できない場合は、当社サービス員にご連絡ください。
Fig.3D11Fig.3D11
Fig.3D11Fig.3D11
Fig.3D11
Fig.3D12Fig.3D12
Fig.3D12Fig.3D12
Fig.3D12
