Tg0854-PM-ER 0304-001 4-63 異常コード異常コード異常コード異常コード異常コード A A A A A 部表示部表示部表示部表示部表示 B B B B B 部表示部表示部表示部表示部表示 2067204 1 部品検出異常リード位置（長さ方向）が許容値を超えている。 “認識データ設定” [ 手動 ] ＋ “リード長さ方向判定” が [ する（自動または手動） ] に設定されていて…

Tg0854-PM-ER

5. 部品認識異常コードとメッセージ一覧

0304-001 4-62

異常コード異常コード

異常コード

部表示部表示

部表示

部表示部表示

部表示

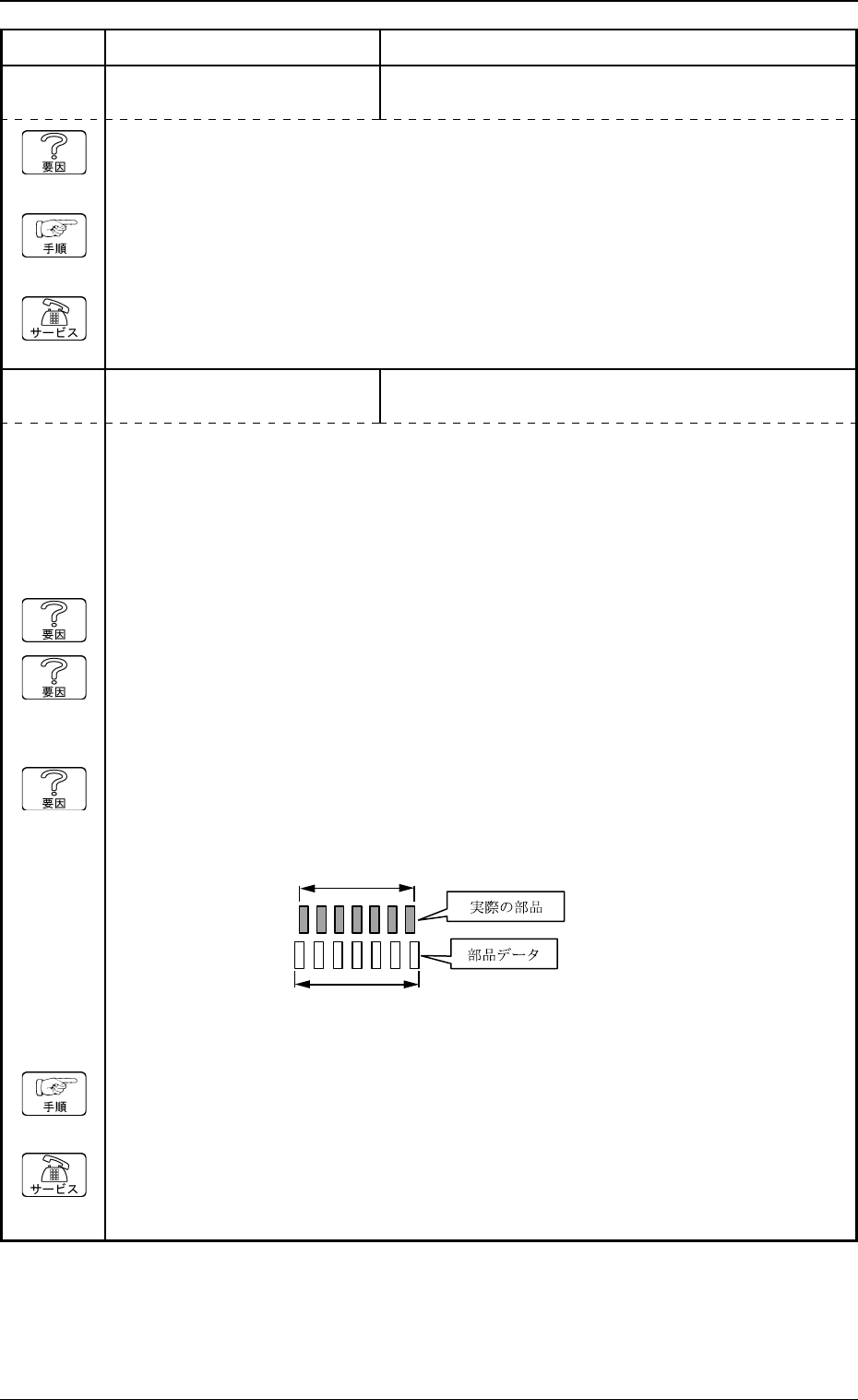

20672037 部品検出異常リードグループの長さ方向の検出ができない。

(要因 1) 装置の自己診断によるメッセージです。

(要因 1 の復帰方法)

復帰手順

(1)[全原点復帰] ボタンで原点復帰を行ってください。

(2) 運転を再開してください。

(3) 運転が再開できない場合は、当社サービス員にご連絡ください。

20672038 部品検出異常リード位置（幅方向）が許容値を超えている。

“認識データ設定” が “自動” の場合、認識データが [手動] ＋ “リード位置幅方向判

定” が [自動] の場合、許容値は自動設定されます。

“認識データ設定” [手動] ＋ “リード位置幅方向判定” [しない] に設定することにより

この異常を回避できます。

注注

注：この設定をした場合、リード曲がりを検出しません。

(要因 1) 曲がっているリードがありませんか。

(要因 2) リード幅が合っていないことが考えられます。

（許容値自動設定の場合、リード幅が実際より小さく設定されていると、その分

許容値も小さく設定されてしまいます。）

(要因 3) 部品厚み、カメラ倍率が合っていないことが考えられます。

（部品データに対して実際の部品が大きくまたは小さく映ると、リードグループ

両端のリードほど部品データに対して位置がズレるため、リード曲がりとして

検出されてしまいます。）

(要因 1、2、3 の復帰方法)

復帰手順

(1)[全原点復帰] ボタンで原点復帰を行ってください。

(2) 運転を再開してください。

(3) 運転が再開できない場合は、当社サービス員にご連絡ください。

Fig.3D14Fig.3D14

Fig.3D14

Tg0854-PM-ER0304-001 4-63

異常コード異常コード

異常コード

部表示部表示

部表示

部表示部表示

部表示

20672041 部品検出異常リード位置（長さ方向）が許容値を超えている。

“認識データ設定” [手動] ＋ “リード長さ方向判定” が [する（自動または手動）] に設

定されていて、リードの長さ方向が許容値を超えた場合に発生します。

“リード長さ方向判定” [する（自動）] の場合、許容値は自動設定されます。

(要因 1) リード先端が部品データより長い、または短いリードがありませんか。

(要因 2) リードがはっきり見えていないことが考えられます。

（他のリードに比べて極端に暗いリードがある。）

(要因 1、2 の復帰方法)

復帰手順

(1)[全原点復帰] ボタンで原点復帰を行ってください。

(2) 運転を再開してください。

(3) 運転が再開できない場合は、当社サービス員にご連絡ください。

5. 部品認識異常コードとメッセージ一覧

Tg0854-PM-ER

5. 部品認識異常コードとメッセージ一覧

0304-001 4-64

異常コード異常コード

異常コード

部表示部表示

部表示

部表示部表示

部表示

20672042 部品検出異常リード位置（長さ方向）が許容値を超えている。

“認識データ設定” [手動] ＋ “外形寸法判定” が [する（自動または手動）] に設定され

ている場合で、リードグループ両端付近の、リードの長さ方向が許容値を超えた場合に発

生します。

“外形寸法判定” [する（自動）] の場合、許容値は自動設定されます。

(要因 1) リード先端が部品データより長い、または短いリードがありませんか。

(要因 2) リードがはっきり見えていないことが考えられます。

（他のリードに比べて極端に暗いリードがある。）

(要因 1、2 の復帰方法)

復帰手順

(1)[全原点復帰] ボタンで原点復帰を行ってください。

(2) 運転を再開してください。

(3) 運転が再開できない場合は、当社サービス員にご連絡ください。
