Tg0854-PM-ER
1. 異常表示画面の説明
0304-001 2-1
1. 1.
1. 1.
1.
異常表示画面の説明異常表示画面の説明
異常表示画面の説明異常表示画面の説明
異常表示画面の説明

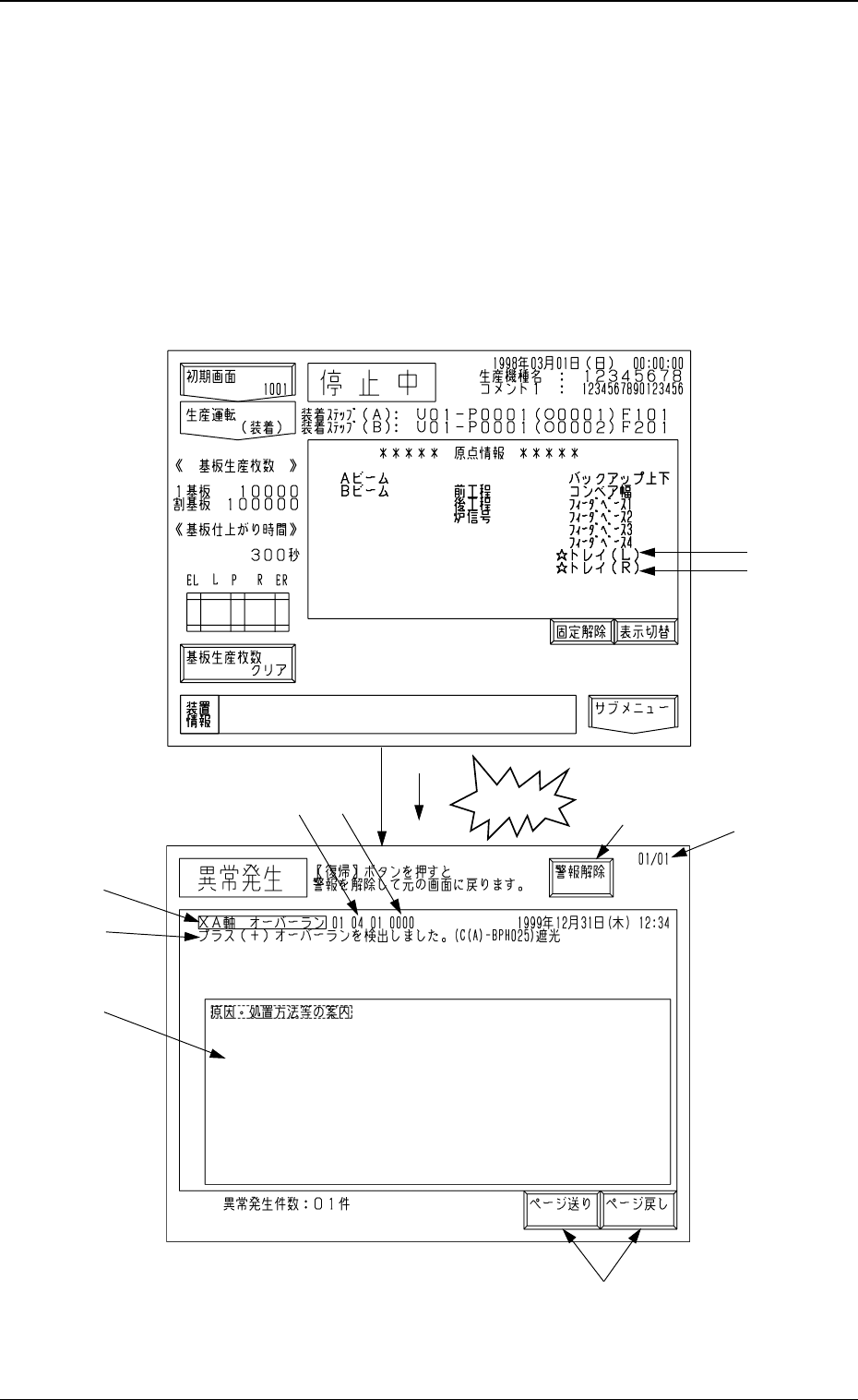

装置が動作中に、その動作の継続が不可となる状況が検知され、中断 ・ 停
止した (異常発生した) 場合、Fig.3B2 のような異常表示画面が表示されま
す。
• 異常表示は、自動運転中 (標準設定の場合タワー灯が点灯) だけでなく、何
らかの動作中 ([始動] ・ [作動] ・ [全原点復帰] ・ [準備完了] ボタンの
LEDが点灯) の異常発生のときも対象となります。
注注
注注
注 : 印は、オプションです。
異常発生
A
B
C
E
G
F
Fig.3B1Fig.3B1
Fig.3B1Fig.3B1
Fig.3B1
Fig.3B2Fig.3B2
Fig.3B2Fig.3B2
Fig.3B2
D
H
Tg0854-PM-ER
1. 異常表示画面の説明
0304-001 2-2
A 部 : 異常表示メッセージを示します。
B 部 : 異常表示の内容を示します。
C 部 : 異常の原因 ・ 処置方法等の案内を示します。(表示されない異常もあ
ります。)
D 部 : 6 桁の異常コードを示します。
E 部 : [ページ送り]/[ページ戻し] キーで、ページを切替えられます。
F 部 : 複数の異常表示がある場合に表示ページとエラー数を“ページ番号/異
常数”として表示します。
G 部 : ブザー音を停止させるキーです。
参考参考
参考参考
参考 : 操作パネルの [復帰] ボタンを押すと、ブザー音を停止し、異
常が発生する前の画面に戻ります。
H 部 : 4 桁の検出区分 (ソフトウエア上の異常発生箇所を明確化するための
コード、サービス員専用)、または8桁の認識異常コードが表示されま
す。
メッセージの詳細については、“3.異常表示メッセージ一覧”を参照してくだ
さい。
異常表示されたときの復帰方法異常表示されたときの復帰方法
異常表示されたときの復帰方法異常表示されたときの復帰方法
異常表示されたときの復帰方法
(1)[警報解除] キーを押します。 (Fig.3B2参照)
ブザー音が停止します。
(2) 操作モニタに表示された異常メッセージの内容および原因処理方法等を
確認します。
(3) 異常の原因を取り除きます。
(4) [復帰] ボタンを押し、元の画面に戻ります。
Tg0854-PM-ER
管理区分 異常表示メッセージ (A 部)
01H
XA 軸
01H
XA 軸 原点
02H
XA 軸 タイミング
03H
XA 軸 データ
04H
XA 軸 オーバーラン
05H
XA 軸 サーボ
06H
XA 軸 インターロック
02H
YA 軸
01H
YA 軸 原点
02H
YA 軸 タイミング
03H
YA 軸 データ
04H
YA 軸 オーバーラン
05H
YA 軸 サーボ
06H
YA 軸 インターロック
03H
XB 軸
01H
XB 軸 原点
02H
XB 軸 タイミング
03H
XB 軸 データ
04H
XB 軸 オーバーラン
05H
XB 軸 サーボ
06H
XB 軸 インターロック
04H
YB 軸
01H
YB 軸 原点
02H
YB 軸 タイミング
03H
YB 軸 データ
04H
YB 軸 オーバーラン
05H
YB 軸 サーボ
06H
YB 軸 インターロック
05H 01H
LA1 軸 原点
02H
LA1 軸 タイミング
03H
LA1 軸 データ
04H
LA1 軸 オーバーラン
05H
LA1 軸 サーボ
LA1 軸
06H
LA1 軸 インターロック
06H 01H
LA2 軸 原点
03H
LA2 軸 データ
04H
LA2 軸 オーバーラン
05H
LA2 軸 サーボ
LA2 軸
06H
LA2 軸 インターロック
01H
LB1 軸 原点
07H
03H
LB1 軸 データ
04H
LB1 軸 オーバーラン
05H
LB1 軸 サーボ
LB1 軸
06H
LB1 軸 インターロック
08H
LB2 軸
01H
LB2 軸 原点
03H
LB2 軸 データ
04H
LB2 軸 オーバーラン
05H
LB2 軸 サーボ
06H
LB2 軸 インターロック
09H
ZA1 軸
01H
ZA1 軸 原点
03H
ZA1 軸 データ
04H
ZA1 軸 通信
01H
ZA2 軸 原点
0AH
ZA2 軸
03H
ZA2 軸 データ
04H
ZA2 軸 通信
0BH
ZB1 軸
01H
ZB1 軸 原点
03H
ZB1 軸 データ
04H
ZB1 軸 通信
0CH
ZB2 軸
01H
ZB2 軸 原点
03H
ZB2 軸 データ
04H
ZB2 軸 通信
0DH
BPC 軸
01H
BPC 軸 原点
03H
BPC 軸 データ
04H
BPC 軸 オーバーラン
05H
BPC 軸 サーボ
06H
BPC 軸 インターロック
2. 異常表示の種類
0304-001 2-3
2. 2.
2. 2.
2.
異常表示の種類異常表示の種類
異常表示の種類異常表示の種類
異常表示の種類
管理区分 異常表示メッセージ (A 部)
0EH PWC 軸
01H
PWC 軸 原点
03H
PWC 軸 データ
04H
PWC 軸 オーバーラン
06H
PWC 軸 インターロック
20H
01H
TFA1 軸 原点
02H
TFA1 軸 タイミング
フィーダ
ベース 1
03H
送りシリンダ異常
01H
TFA2 軸 原点21H
02H
TFA2 軸 タイミング
フィーダ
ベース 2
03H
送りシリンダ異常
01H
TFB1 軸 原点22H
02H
TFB1 軸 タイミング
フィーダ
ベース 3
03H
送りシリンダ異常
01H
TFB2 軸 原点23H
02H
TFB2 軸 タイミング
フィーダ
ベース 4
03H
送りシリンダ異常
01H
負荷電源遮断
02H
A ビーム電源遮断
03H
B ビーム電源遮断
60H 安全装置
04H
インターロック異常
05H
安全回路作動
Table 3B1Table 3B1
Table 3B1Table 3B1
Table 3B1
