Configuration of MMI Screen
第1章. Configuration of MMI Screen
1.1. MMI 主屏幕
本设备的 MMI 的基本画面如下。
本说明书中有诸多表示 MMI 的对话框或信息框的画面， 它是为了制作本说明书
而插入的。说明书上出现的画面及其中的各种示教事项和数据，内容，根据所安装
的机器或它的操作环境的不同，与实际情况稍有差异。
说明书里的 MMI 画面是为了详细的参考和说明，把 MMI 的基本画面里的内容放
大或缩小后插入的。

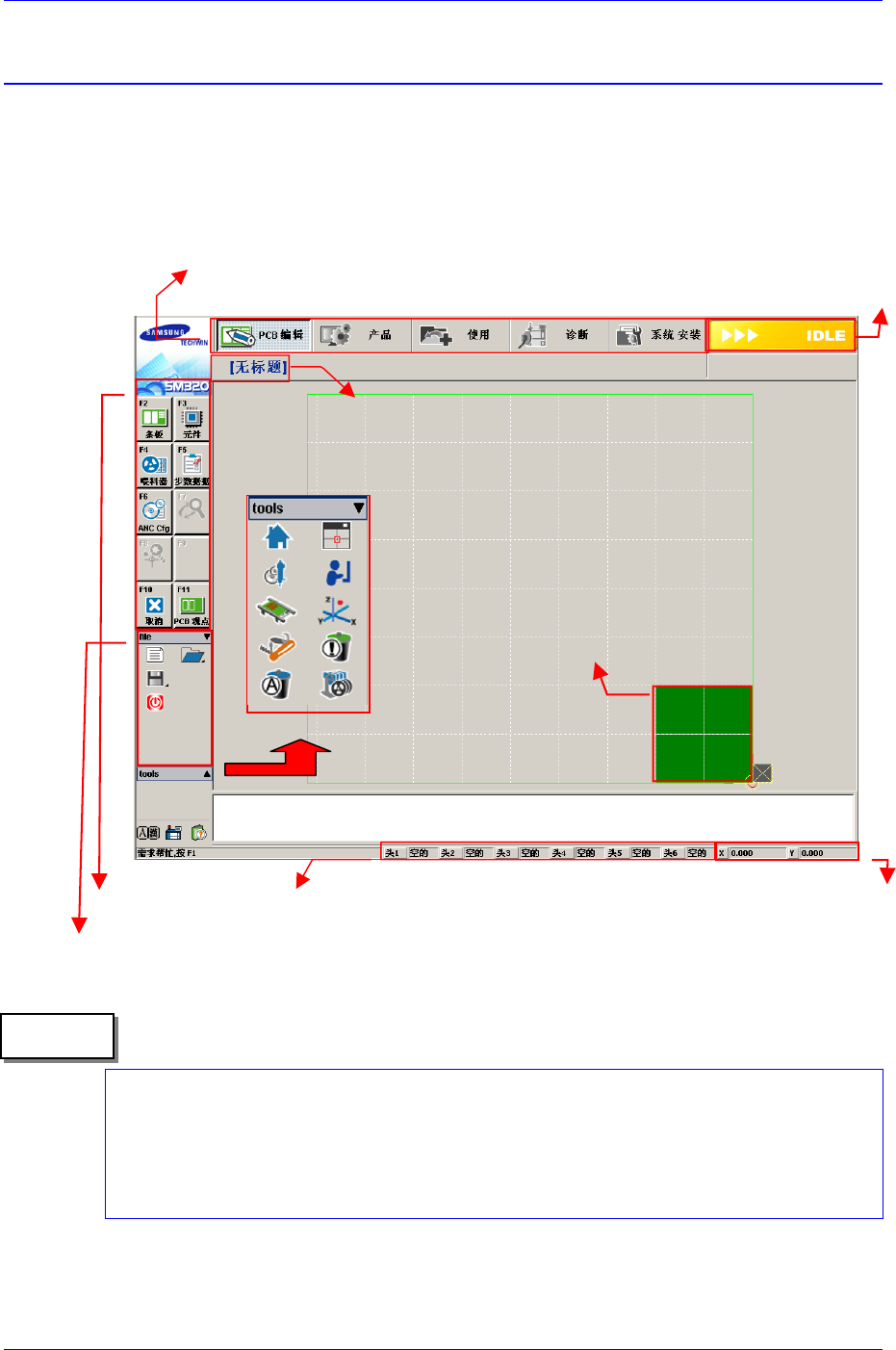

显示装在各 Head 的 Nozzle 的状态。
以 Head 1 为准，显示每一个 Head
部的 X, Y 坐标。
显示当前状态下的适当的帮助
语和设备的状态 (IDLE, RUN,
FREEZE, WAIT, PAUSE)。
显示安装在 PCB 坐标计及 PCB 上
的部件形象。
显示正在操作中的 PCB 文件名。
显示 Shortcut-bar。
表示辅助菜单工具栏。
表示主菜单工具栏。
菜单栏的使用，跟一般的 windows
应用程序的使用一样。
备忘
1-1
设备的启动及生产
第2章. 设备的启动及生产
说明设备的启动方法与设备运转的结束方法。
2-1
2.1. 设备的启动顺序
2.1.1. 设备启动前的检验
气压 (Air Pressure)
检查设备背面气压表的指针是否位于 0.45 ~ 0.55 MPa 范围内。(指针应位于
两个绿色刻度之间)
最大压力刻度
最小压力刻度
压力减少
压力增加
额定电压(单相 AC 220 V ±10 %)
