2.2. 针对生产的准备步骤
2.2.1. PCB 文件的载入(Loading)

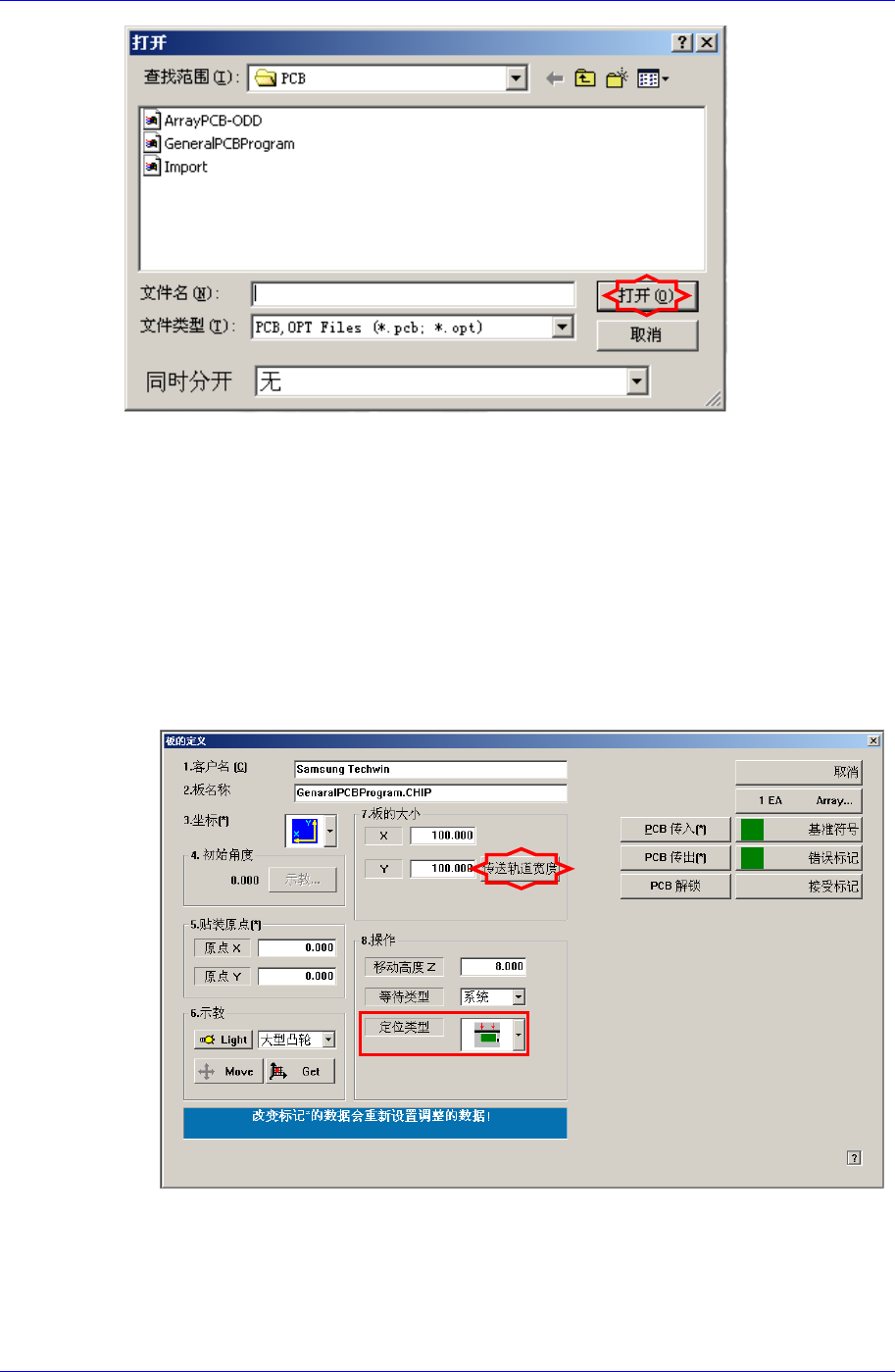

<Open>命令用于打开现有的 PCB 文件。选择<Open>命令后，将出现如下对话框。
2-6
设备的启动及生产
2-7
选择需要进行作业的 PCB 文件后，单击<打开(OPEN)> 按钮。
这时，选择包含了喂料器配置的优化文件后，选择<打开> 按钮。(扩展名为 opt 的
文件是已经完毕优化的文件。)
2.2.2. 轨道宽度设置
当需要针对与已经作业过的 PCB 形式不同的 PCB 进行作业时，应修改传输轨道宽
度设置。
传输轨道宽度调节
根据需要作业的 PCB 的宽度来调节轨道的宽度。
单击<Conv. Width>键，根据在<7. Board Size>区域设置的 Y 值而调节轨道宽
度。
PCB 固定方式的设置
选择 PCB 的定位方法。
Samsung Component Placer SM320 Operator’s Guide
孔 TAB 向（边缘定位）: 利用安装在 传送装置的装置从侧面夹紧 PCB
的方法来定位。
孔 TAB 2（边缘定位 2）: 与” 孔 TAB 向”的定位方法同样，但它是从
侧面夹 2 次。
一点也不: 只使用 clamping 方法固定 PCB
Backup Pin 的配置
在配置 Backup Pin 之前，应首先打开正面或背面的安全盖(Door)并按下操
作面板的<Stop>键，再按下<Reset>键使设备的电动机电源使成为 Off 状
态。
警 告
如果配置 Backup Pin 之前没有关闭电动机电源的情况下，把
身体的一部分伸进设备内部进行 Backup Pin 配置作业是非常
危险的。可能使手或身体其他部分与贴片头碰撞而受到重伤。

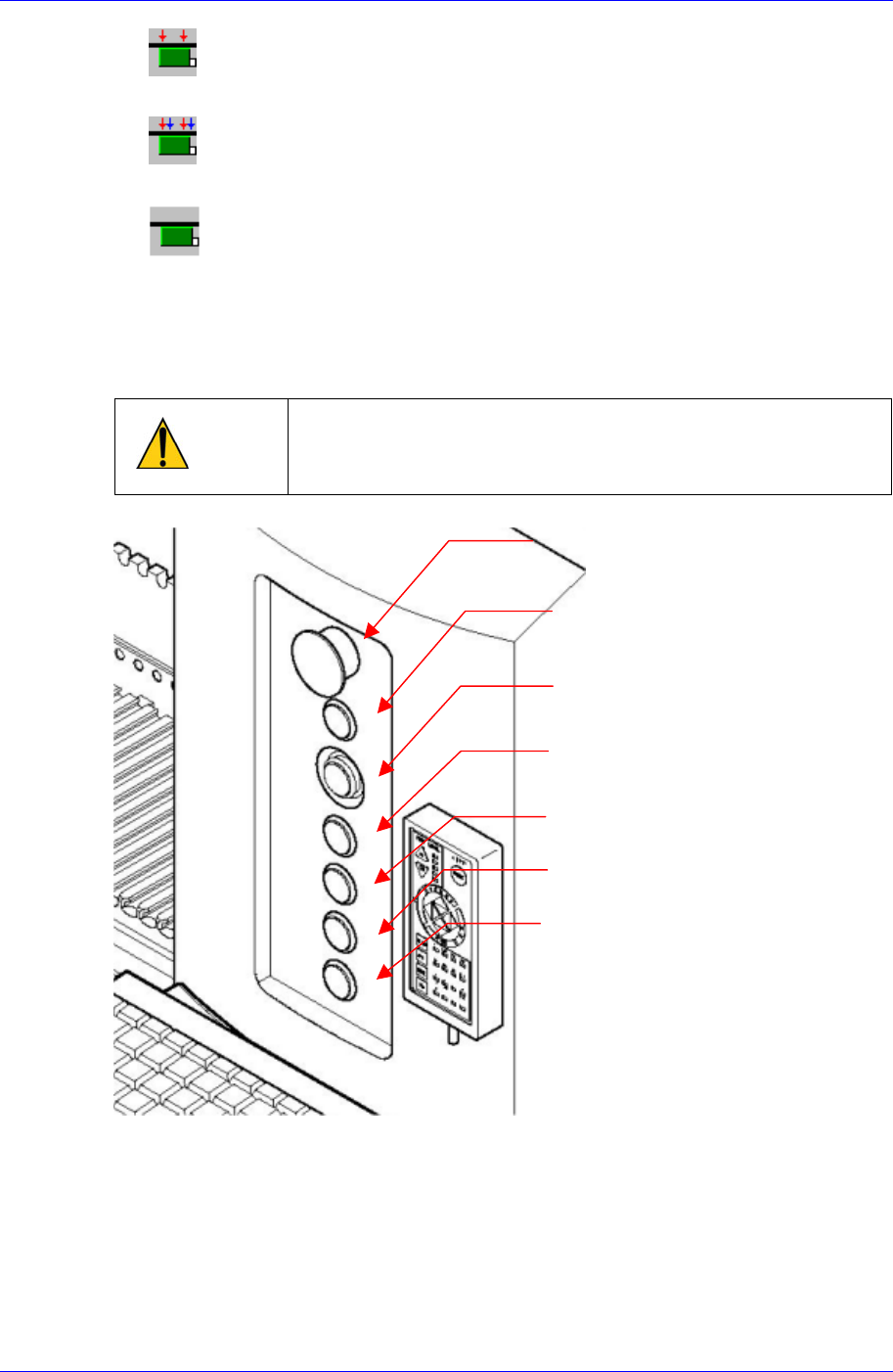

EMG 按钮
Ready （准备按钮）
Start（开始 按钮）
Stop （停止按钮）
Reset （复位按钮）
Select （选择按钮）
Front Feeder CHG.（料站切换按钮）
适当配置 Back Up Pin 以便支持基板的下端。
Back Up Pin 有黑色与白色两种，白色销的弹簧比黑色销的强度较高，因此
适合配置在边上，黑色则可以配置到基板的中心部位。
2-8
