Samsung Component Placer SM320 Operator’ s Guide 2.3. PCB 生产现在把载入的 PCB File 下载到 VM E 后进行生产。选择 <Production> 菜单。  PCB File Down Loading 单击 <PCB D/L> 键，把创建完成的 PCB File 下载到设备的 VME 。如果 PCB F ile Data 没有异常，将在屏幕下…

设备的启动及生产

2-9

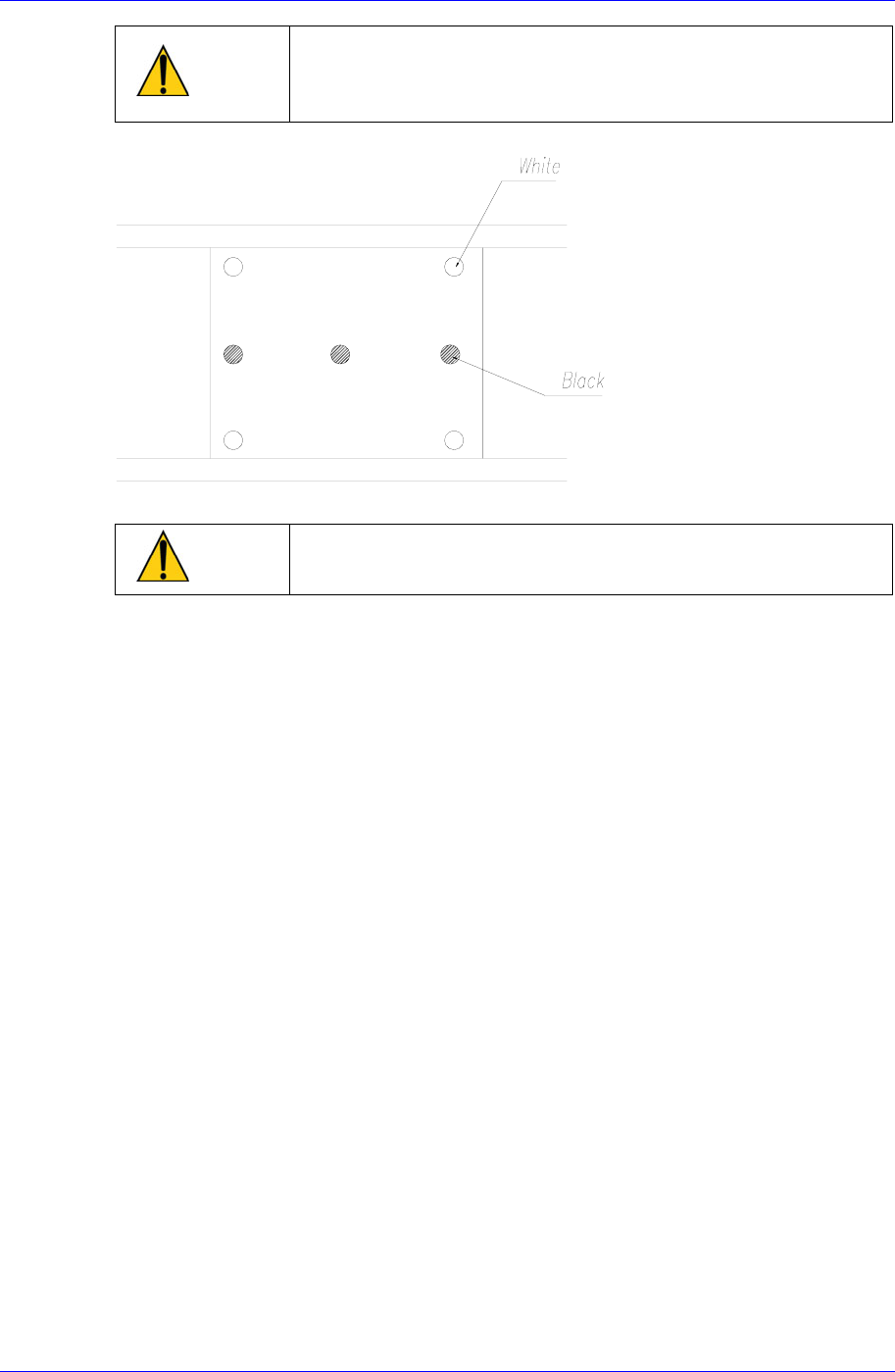

注意

如果不在 Back Up Table 上升的状态下配置 Back Up Pin，当

进行 Back Up Pin 配置时，可能与基板检测传感器干涉。因

此必须使 Back Up Table 上升后进行配置。

注意

如果基板是双面安装的基板，Back Up Pin 配置错误时可能

导致贴装错误。需要准确地调整 Back Up Pin 位置。

 完成 Backup Pin 配置作业后，关闭安全盖(Door)，把被旋紧的<EMG>键望

顺时针方向旋转，使其 Release。

 按下操作面板的<Ready>键，使电源供应到设备的电动机。

Samsung Component Placer SM320 Operator’s Guide

2.3. PCB 生产

现在把载入的 PCB File 下载到 VME 后进行生产。选择<Production>菜单。

 PCB File Down Loading

单击<PCB D/L>键，把创建完成的 PCB File 下载到设备的 VME。如果 PCB F

ile Data 没有异常，将在屏幕下端显示“Download All OK.”。

在<Production>对话框单击<Detail…>键，将出现更为详尽的屏幕。

 Start (开始作业)

如果下载没有异常，再确认一次供应元件及吸嘴的配置。然后单击屏幕左侧的

<Start>辅助菜单，单击操作面板的<Start>键就可以开始量产。

2-10

设备的启动及生产

2-11

2.3.1. PCB 生产选项

 <Board Description > 领域

表示有关 PCB 数据。

 <Customer> 静态框

表示顾客的名称。

 <Board Name> 静态框

表示机种的名称。

 <Total Steps> 选项按钮

表示全部步骤数量。

 <Total Cycles> 选项按钮

表示全部周期数量。

 <Total Array> 选项按钮

表示拼板 PCB 的全部单片数量。

 <Product> 领域

显示作业进行状况。

 <Produced PCBs> 静态框

显示作业完成的 PCB 的数量。

 <Reset> 按钮

把作业完成的 PCB 的数量清零。

 <PCB Stop> 按钮
