2.3. PCB 生产

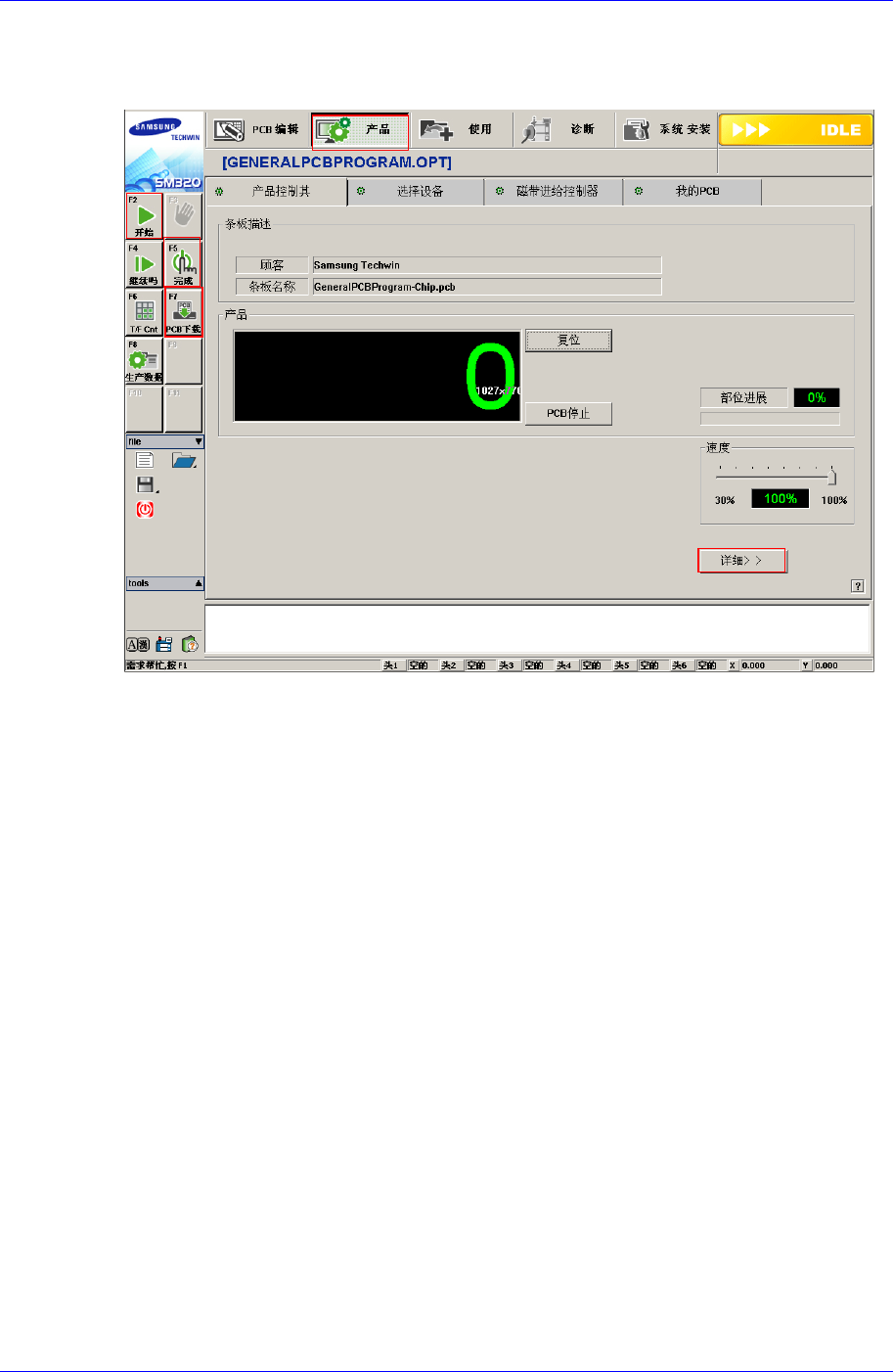

现在把载入的 PCB File 下载到 VME 后进行生产。选择<Production>菜单。
PCB File Down Loading
单击<PCB D/L>键，把创建完成的 PCB File 下载到设备的 VME。如果 PCB F
ile Data 没有异常，将在屏幕下端显示“Download All OK.”。

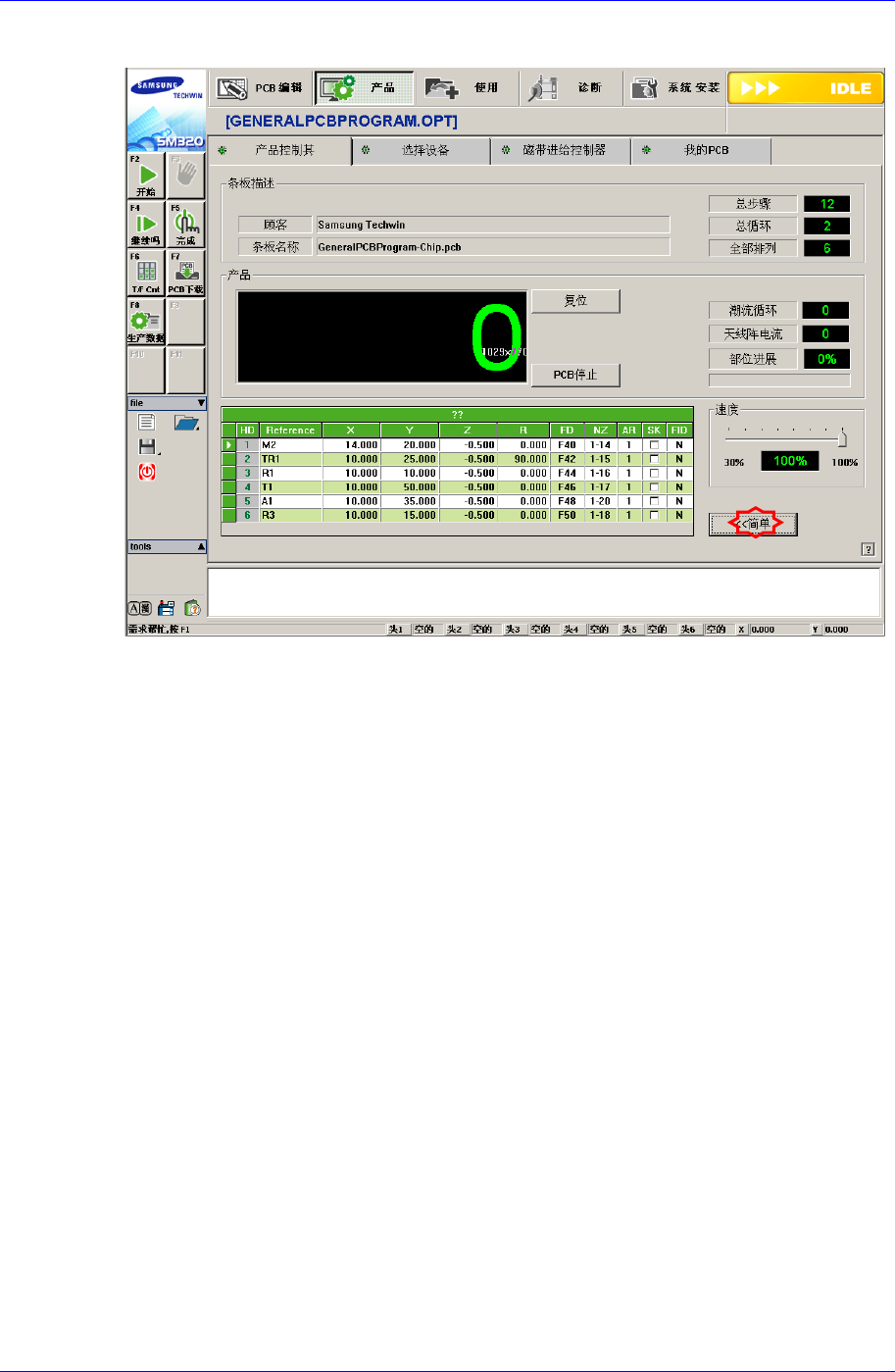

在<Production>对话框单击<Detail…>键，将出现更为详尽的屏幕。
Start (开始作业)
如果下载没有异常，再确认一次供应元件及吸嘴的配置。然后单击屏幕左侧的
<Start>辅助菜单，单击操作面板的<Start>键就可以开始量产。
2-10
设备的启动及生产
2-11
2.3.1. PCB 生产选项
<Board Description > 领域
表示有关 PCB 数据。
<Customer> 静态框
表示顾客的名称。
<Board Name> 静态框
表示机种的名称 。
<Total Steps> 选项按钮
表示全部步骤数量。
<Total Cycles> 选项按钮
表示全部周期数量。
<Total Array> 选项按钮
表示拼板 PCB 的全部单片数量。
<Product> 领域
显示作业进行状况。
<Produced PCBs> 静态框
显示作业完成的 PCB 的数量。
<Reset> 按钮
把作业完成的 PCB 的数量清零。
<PCB Stop> 按钮
Samsung Component Placer SM320 Operator’s Guide
作业中选择此功能，则完成当前贴装领域的PCB贴装作业后暂停设备。
<Place Progress> 静态框
显示贴装作业过程的同时以百分比表示进行状况。
<Current Cycle> 静态框
显示当前贴装作业中的循环周期。
<Current Array> 静态框
显示当前贴装作业中的拼板序号。
<Speed> 滑条
设定驱动轴的作业速度。
<Option Setting> 按钮

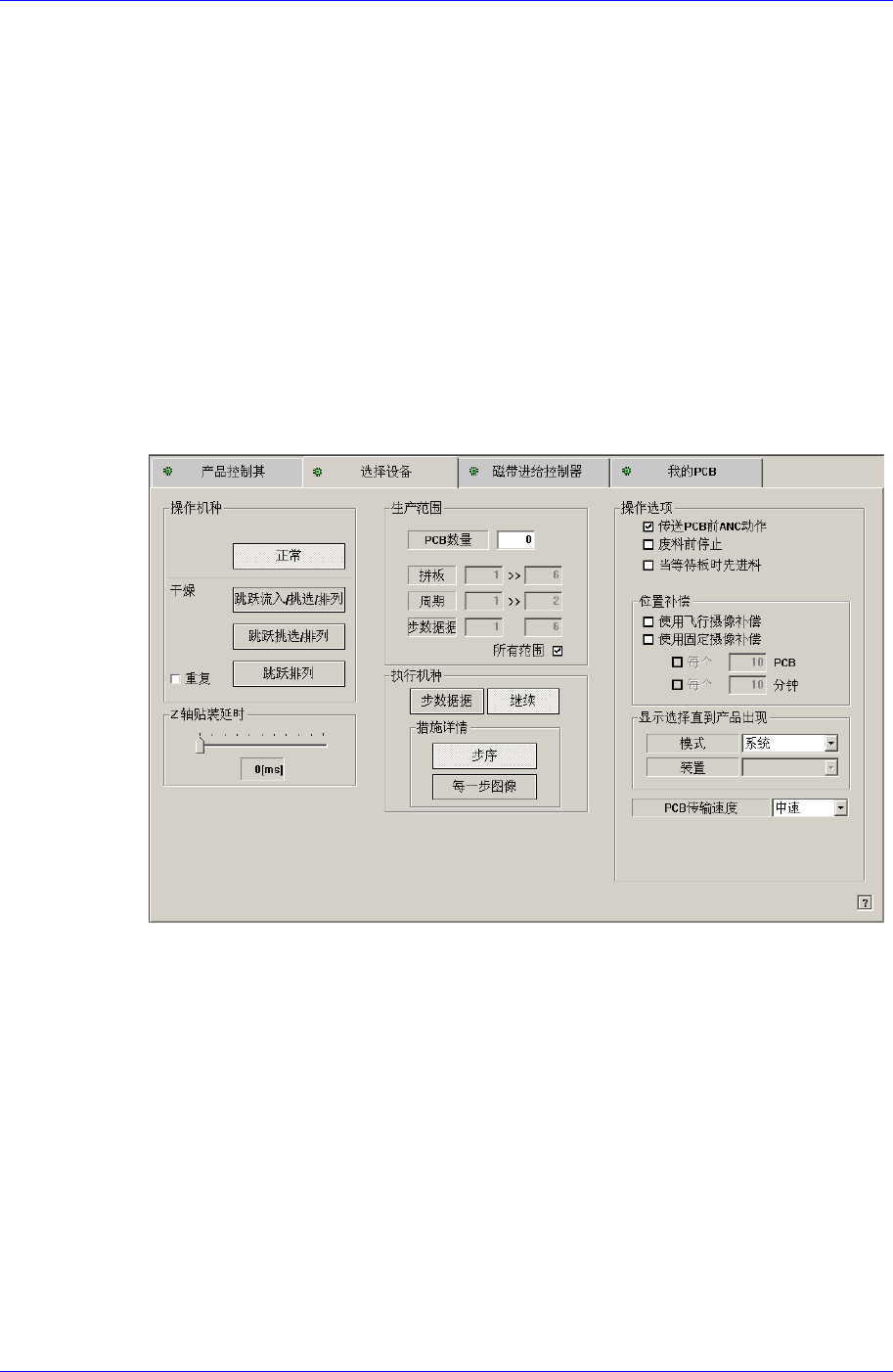

执行设定作业范围的功能。单击此按钮时显示如下的对话框。
<操作方式（Operation Mode）> 领域
设置启动方式。可选择的方式如下。
Normal Run: 以正常作业启动。
Skip Feed/Pick/Align: 不运行产品供应、吸附、图像识别而进行操作。运行
所有 Step 时结束操作。
Skip Pick/Align: 不运行部件的吸附和图像识别而进行操作。运行所有 Step
时结束操作。
Skip Align: 不运行部件的图像识别而进行操作。运行所有 Step 时结束操
作。
DEMO: 不运行部件的供应、吸附机图像识别时进行操作。运行所有 Step
时把 PCB 移动到 PCB OUT 位置，然后用输送器向逆方向把 PCB 移动到
PCB IN 位置。
