3.9.2.5 Modulo di alimentazione X della cinghia da 16 mm
3

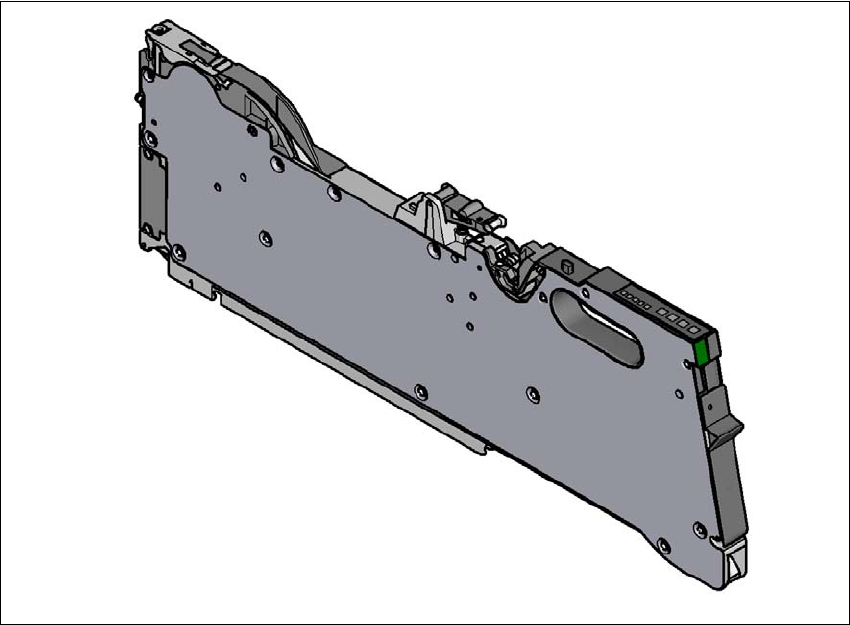

Fig. 3.9 - 7 Modulo di alimentazione X della cinghia da 16 mm
3
Modulo di alimentazione X della cinghia da 16 mm Art. n. 00141272-xx
Modulo di alimentazione X della cinghia da 16 mm
con sensore di giunzione
Art. n. 00141292-xx
Larghezza 34,4 mm
Posteggi per moduli di alimentazione occupati 3
Larghezza passi di trasporto Da 4 mm a 20 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione del modulo di alimentazione
preallestito nella macchina
≤ 8 s
Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli
A partire dalla SR.706.xx Edizione 06/2012 IT 3.9 Moduli di alimentazione X per SIPLACE SX4/DX4
157
3.9.2.6 Modulo di alimentazione della cinghia SIPLACE Smart Feeder 16 mm
3

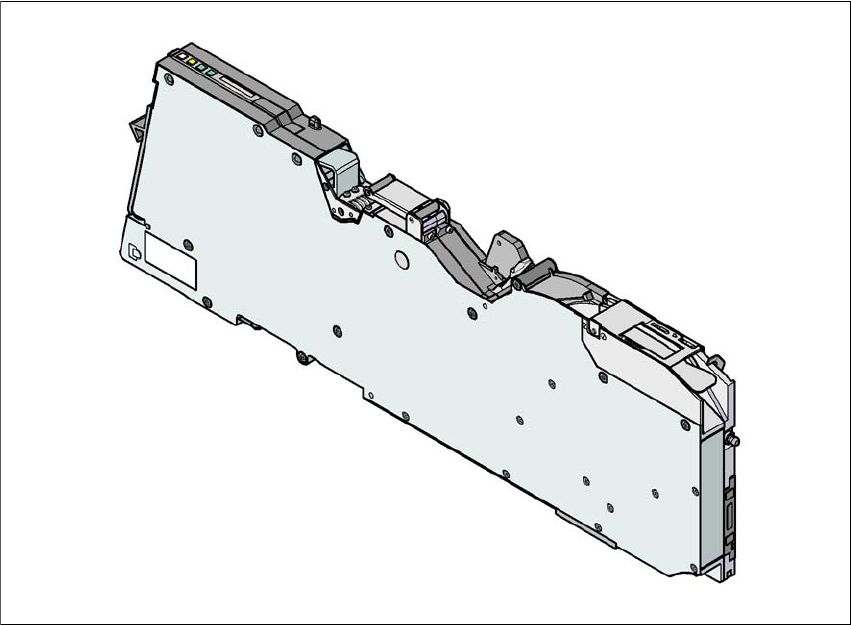

Fig. 3.9 - 8 Modulo di alimentazione X della cinghia SIPLACE Smart Feeder 16 mm
3
Modulo di alimentazione X della cinghia da 16 mm Art. n. 00141372-xx
Modulo di alimentazione X della cinghia da 16 mm
con sensore di giunzione
Art. n. 00141392-xx
Larghezza 22,6 mm
Posteggi per moduli di alimentazione occupati 3
Larghezza passi di trasporto Da 4 mm a 20 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione del modulo di alimentazione
preallestito nella macchina
≤ 8 s
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4
3.9 Moduli di alimentazione X per SIPLACE SX4/DX4 A partire dalla SR.706.xx Edizione 06/2012 IT
158
3.9.2.7 Modulo di alimentazione X della cinghia da 24 mm
3

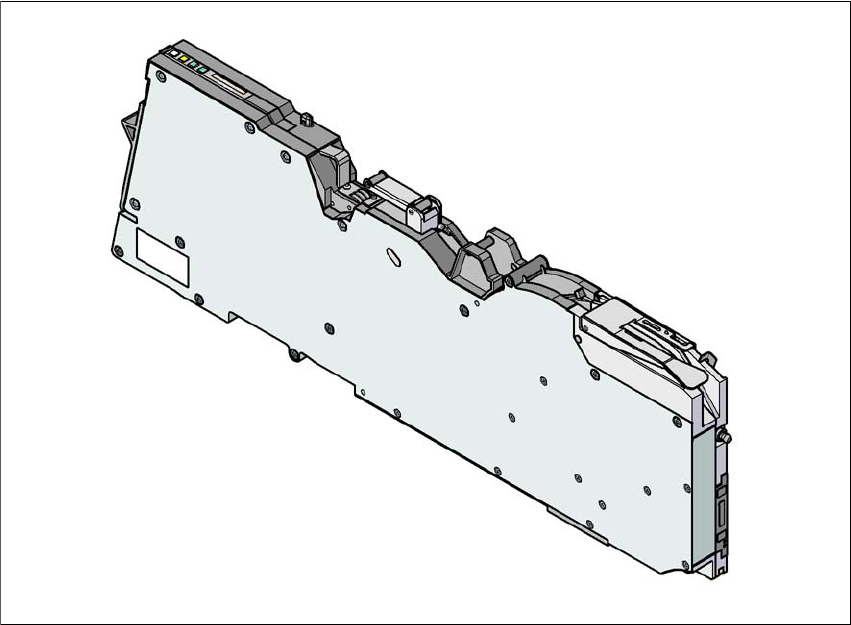

Fig. 3.9 - 9 Modulo di alimentazione X della cinghia da 24 mm
3
3
3
Modulo di alimentazione X della cinghia da 24 mm Art. n. 00141273-xx
Modulo di alimentazione X della cinghia da 24 mm
con sensore di giunzione
Art. n. 00141293-xx
Larghezza 34,4 mm
Posteggi per moduli di alimentazione occupati 3
Larghezza passi di trasporto Da 4 mm a 32 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione del modulo di alimentazione
preallestito nella macchina
≤ 8 s
