3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4 3.9 Moduli di alimentazione X per SIPLACE SX4/ DX4 A partire dalla SR.706.xx Edizione 06/2012 IT 152 3.9.2 Dati tecnici dei moduli di al iment azione dell…
Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli
A partire dalla SR.706.xx Edizione 06/2012 IT 3.9 Moduli di alimentazione X per SIPLACE SX4/DX4
151
3
Fig. 3.9 - 2 Modulo di alimentazione X della cinghia da 8 mm - vista posteriore
(1) Apertura di entrata del canale guida della cinghia con molla della cinghia
(2) Coperchio del contenitore della pellicola di rivestimento
(3) Coltello integrato per il taglio della pellicola di rivestimento
(4) Maniglia d'estrazione, inserita
(5) Pannello di comando
(6) Motore di azionamento del dispositivo antintasamento della pellicola di rivestimento
(7) Motori di azionamento per il trascinamento della cinghia
(8) Espulsore rotante per l'eliminazione dei componenti
(9) Guida di scorrimento anteriore
(10) Guida di scorrimento posteriore
(11) Rappresentazione grafica della posizione di prelievo in relazione alle dimensioni dei compo-
nenti
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4
3.9 Moduli di alimentazione X per SIPLACE SX4/DX4 A partire dalla SR.706.xx Edizione 06/2012 IT
152
3.9.2 Dati tecnici dei moduli di alimentazione della serie X SIPLACE
Le pagine seguenti riportano le figure dei moduli della serie X e i dati tecnici.
3.9.2.1 Modulo di alimentazione X 2x8 mm
3

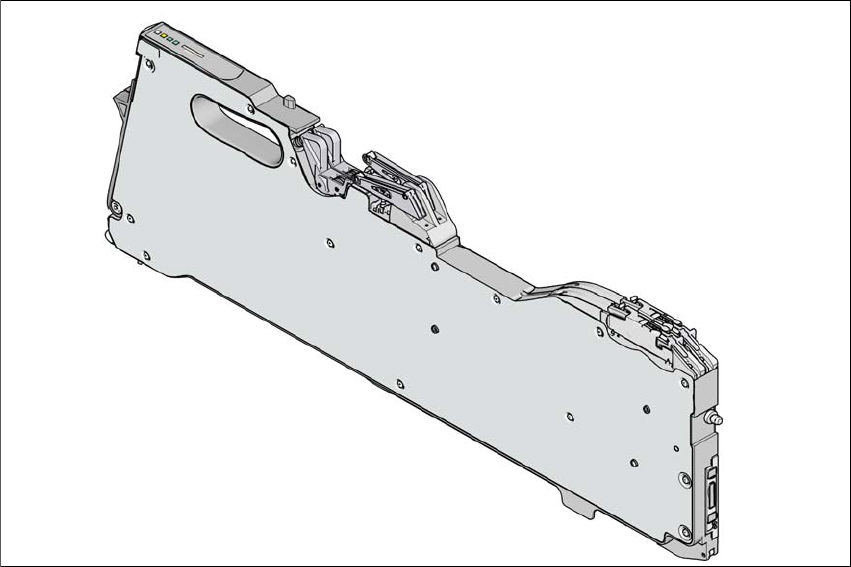

Fig. 3.9 - 3 Modulo di alimentazione X 2x8 mm
3
Modulo di alimentazione X 2x8 mm Art. n. 00141269-xx
Modulo di alimentazione X della cinghia 2x8 mm con
sensore di giunzione
Art. n. 00141289-xx
Larghezza 22,6 mm
Posteggi per moduli di alimentazione occupati 2
Passi di trasporto 1 mm / 2 mm / 4 mm / 8 mm
Tempo di sostituzione di una cinghia < 45 s
Tempo di sostituzione del modulo di alimentazione
preallestito nella macchina
≤ 8 s
Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli
A partire dalla SR.706.xx Edizione 06/2012 IT 3.9 Moduli di alimentazione X per SIPLACE SX4/DX4
153
3.9.2.2 Modulo di alimentazione X della cinghia da 8 mm
3
Fig. 3.9 - 4 Modulo di alimentazione X della cinghia da 8 mm
3
Modulo di alimentazione X della cinghia da 8 mm Art. n. 00141270-xx
Modulo di alimentazione X della cinghia da 8 mm con
sensore di giunzione
Art. n. 00141290-xx
Larghezza 10,8 mm
Posteggi per moduli di alimentazione occupati 1
Larghezza dei passi di trasporto 1 mm / 2 mm / 4 mm / 8 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione del modulo di alimentazione
preallestito nella macchina
≤ 8 s
