3.9.2.10 Modulo di alimentazione X della cinghia da 56 mm
3

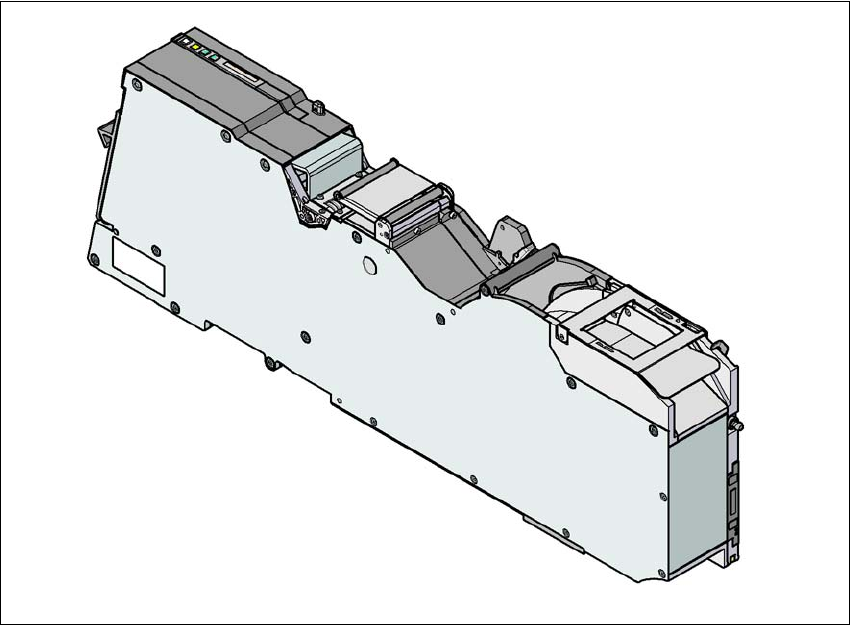

Fig. 3.9 - 12 Modulo di alimentazione X della cinghia da 56 mm
3
3
3
Modulo di alimentazione X della cinghia da 56 mm Art. n. 00141276-xx
Modulo di alimentazione X della cinghia da 56 mm
con sensore di giunzione
Art. n. 00141296-xx
Larghezza 69,8
Posteggi per moduli di alimentazione occupati 6
Larghezza passi di trasporto Da 4 mm a 64 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione del modulo di alimentazione
preallestito nella macchina
≤ 8 s
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4
3.9 Moduli di alimentazione X per SIPLACE SX4/DX4 A partire dalla SR.706.xx Edizione 06/2012 IT
162
3.9.2.11 Modulo di alimentazione X della cinghia da 72 mm
3
Fig. 3.9 - 13 Modulo di alimentazione X della cinghia da 72 mm
3
3
3
Modulo di alimentazione X della cinghia da 72 mm Art. n. 00141277-xx
Modulo di alimentazione X della cinghia da 72 mm
con sensore di giunzione
Art. n. 00141297-xx
Larghezza 81,6
Posteggi per moduli di alimentazione occupati 7
Larghezza passi di trasporto Da 4 mm a 80 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione del modulo di alimentazione
preallestito nella macchina
≤ 8 s
Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli
A partire dalla SR.706.xx Edizione 06/2012 IT 3.9 Moduli di alimentazione X per SIPLACE SX4/DX4
163
3.9.2.12 Modulo di alimentazione X della cinghia da 88 mm
3
Fig. 3.9 - 14 Modulo di alimentazione X della cinghia da 88 mm
3
3
Modulo di alimentazione X della cinghia da 88 mm Art. n. 00141278-xx
Modulo di alimentazione X della cinghia da 88 mm
con sensore di giunzione
Art. n. 00141298-xx
Larghezza 105,2 mm
Posteggi per moduli di alimentazione occupati 9
Larghezza passi di trasporto Da 4 mm a 96 mm in passi di 4 mm
Tempo di sostituzione della cinghia < 45 s
Tempo di sostituzione del modulo di alimentazione
preallestito nella macchina
≤ 8 s
