Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli A partire dalla SR.706.xx Edizione 06/2012 IT 3.9 Moduli di alimentazione X per SIPLACE SX4/DX4 165 3.9.3.2 Dati tecnici 3 Lunghezza 584,9 mm Altezza 199,…
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4
3.9 Moduli di alimentazione X per SIPLACE SX4/DX4 A partire dalla SR.706.xx Edizione 06/2012 IT
164
3.9.3 SIPLACE Glue Feeder
Articolo n. 03088129-xx SIPLACE Glue Feeder
3

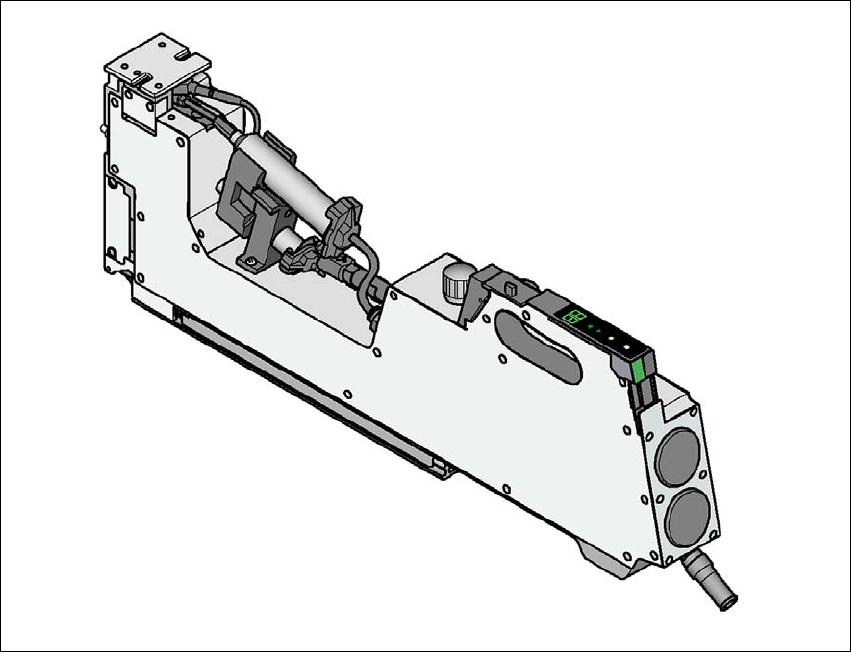

Fig. 3.9 - 15 SIPLACE Glue Feeder
3.9.3.1 Descrizione
Con SIPLACE Glue Feeder è possibile, prima di iniziare il montaggio, applicare dei punti di colla
su un componente i quali poi vengono controllati dal Vision System SIPLACE. I punti di colla ne-
cessari vengono definiti nell'editor dei contenitori di componenti di SIPLACE Pro ed è possibile
decidere se escludere dal controllo singoli punti di colla. Nell'editor dei componenti di SIPLACE
Pro è possibile attivare o disattivare l'applicazione dei punti di colla. SIPLACE Glue Feeder è uno
speciale modulo di alimentazione che deve essere applicato permanentemente su una determi-
nata traccia del tavolo. La descrizione dettagliata si trova nelle "Istruzioni per l'uso del Glue Feeder
SIPLACE", tedesco art. n. 00197218-01-xx.],
inglese [art. n. 00197219-xx]
Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli
A partire dalla SR.706.xx Edizione 06/2012 IT 3.9 Moduli di alimentazione X per SIPLACE SX4/DX4
165
3.9.3.2 Dati tecnici
3
Lunghezza 584,9 mm
Altezza 199,5 mm
Larghezza 57,6 mm
Posteggi per moduli di alimentazione occupati 5 tracce da 8 mm
Peso 4,6 kg
Diametro delle più piccole gocce singole
a
a) in caso di diametro ugello da 100 µm e di utilizzo di collante Heraeus PD 205A-Jet (a
53°C) oppure Loctite 3621 (a 53°C)
0,7 - 0,8 mm (+/- 0,1 mm)
Diametro gocce formate da 5 getti
a
1,0 mm (+/- 0,2 mm)
Altezza singola goccia
a
0,15 mm (+/- 0,02 mm)
Altezza gocce formate da 5 getti
a
0,2 - 0,3 mm
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4
3.9 Moduli di alimentazione X per SIPLACE SX4/DX4 A partire dalla SR.706.xx Edizione 06/2012 IT
166
3.9.4 Linear Dipping Unit X (LDU X)
Articolo n. 00117011-xx Linear Dip Module per Flux / LDU-X
Articolo n. Piastre Dip, vedi sezione 3.9.4.4
, pagina 168
3
Fig. 3.9 - 16 Linear Dipping Unit (LDU X)
(1) LDU X
(2) Piastra Dip
(3) Serbatoio del flussante
(4) Display (4 righe x 20 caratteri)
(5) Pannello di comando con 6 tasti a membrana
(6) LED di visualizzazione degli stati di esercizio
(7) Pulsante di ARRESTO DI EMERGENZA
