3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4 3.9 Moduli di alimentazione X per SIPLACE SX4/ DX4 A partire dalla SR.706.xx Edizione 06/2012 IT 170 3.9.5.1 Adatt atore per moduli di aliment azione dell…
Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli
A partire dalla SR.706.xx Edizione 06/2012 IT 3.9 Moduli di alimentazione X per SIPLACE SX4/DX4
169
3.9.5 Adattatori per i moduli di alimentazione della serie X
Articolo n. 00141305-xx Adattatore per moduli di alimentazione della serie X
Articolo n. 00141308-xx Piastra adattatrice per il Reject Conveyor
Articolo n. 00141310-xx Piastra adattatrice per il Label Presenter
3
La gamma di moduli di alimentazione X per cinghia è stata ampliata con convogliatori lineari a vi-
brazione, Label Presenter e Reject Conveyor (modulo di smaltimento). Grazie a un adattatore è
possibile riallestire i convogliatori lineari S a vibrazione, i Label Presenter e i Reject Conveyor per
l'utilizzo anche nei carrelli CO della serie X o nei tavoli DX. Oltre a quella meccanica l'adattatore
dispone anche di una funzione elettronica, e cioè quella di trasformare i segnali di comunicazione
del convogliatore S in segnali del protocollo avanzato della serie X. Inoltre sono state realizzate
anche delle funzioni supplementari, come ad es. l'identificazione del modulo di alimentazione.
NOTA 3
I convogliatori lineari S a vibrazione, i Label Presenter e i Reject Conveyor non possono essere
applicati ai carrelli CO quando questi sono nell'area di accesso di una testa di montaggio Speed-
Star (C&P20).
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4
3.9 Moduli di alimentazione X per SIPLACE SX4/DX4 A partire dalla SR.706.xx Edizione 06/2012 IT
170
3.9.5.1 Adattatore per moduli di alimentazione della serie X con Label Presenter
3

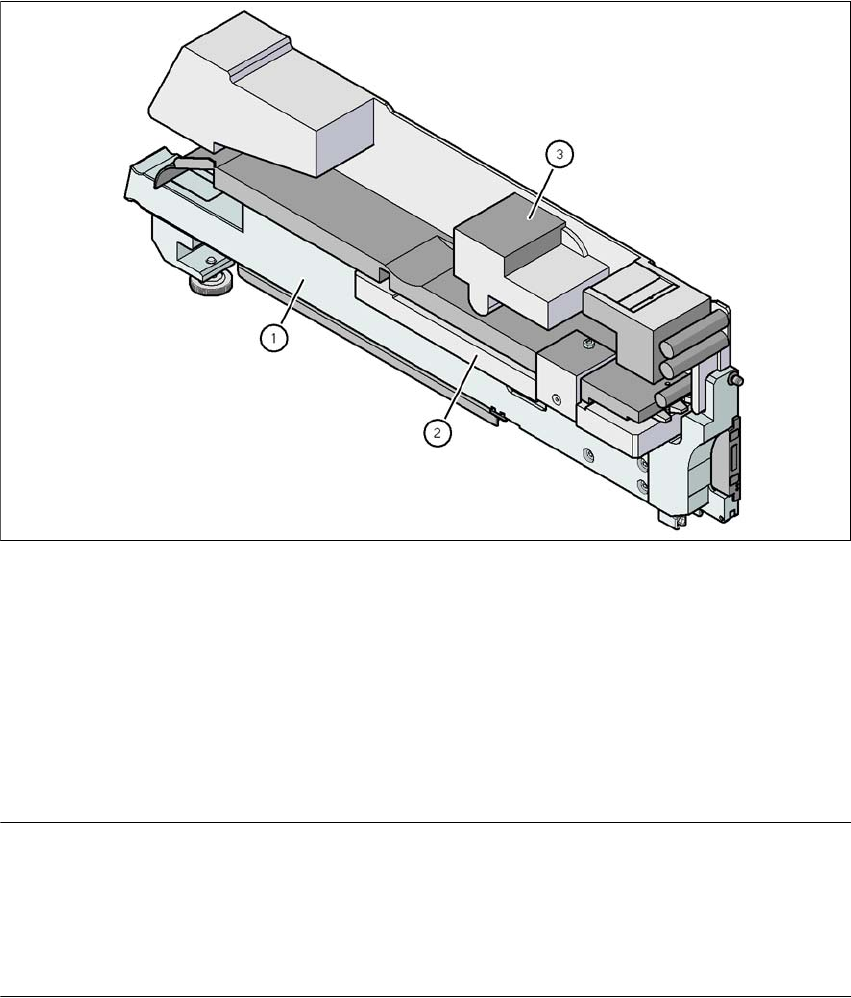

Fig. 3.9 - 17 Adattatore per moduli di alimentazione della serie X con Label Presenter
(1) Adattatore per moduli di alimentazione della serie X (articolo n. 00141305-xx)
(2) Piastra adattatrice per Label Presenter (articolo n. 00141310-xx)
(3) Label Presenter
3.9.5.2 Adattatore per moduli di alimentazione della serie X con convogliatore lineare a
vibrazione
NOTA 3
Fa parte della dotazione di fornitura dell'adattatore anche una piastra adattatrice che:
– Deve essere utilizzata per altezze CO fino a 16,5 mm.
– Non viene utilizzata per altezze CO tra 16,5 e 25 mm.
Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli
A partire dalla SR.706.xx Edizione 06/2012 IT 3.9 Moduli di alimentazione X per SIPLACE SX4/DX4
171
3
Fig. 3.9 - 18 Adattatore per moduli di alimentazione della serie X con convogliatore lineare a vibrazione
(1) Adattatore per moduli di alimentazione della serie X (articolo n. 00141305-xx)
(2) Piastra adattatrice 16,5 mm (compresa nella dotazione di fornitura)
(3) Convogliatore lineare a vibrazione, tipo 3 (articolo n. 00142031-xx)
Larghezza 34,4 mm
Tracce per convogliatore 1, 2 o 3 3
Posteggi per moduli di alimentazione occupati 3 3
Riserva componenti per ogni vassoio barra max. 150 pezzi, 3
a seconda della lunghezza del componente 3
Dati specifici vassoi barra 9,5 mm larghezza / 3 pezzi 3
15 mm larghezza / 2 pezzi 3
> 15 mm larghezza / 1 pezzo 3
30 mm larghezza / 1 pezzo 3
Tempo di vibrazione regolabile con SIPLACE Pro da 400 a
oltre 1.000 msec 3
