Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli A partire dalla SR.706.xx Edizione 06/2012 IT 3.10 Carrelli CO sulla SIPLACE SX4 175 3.10 Carrelli CO sulla SIPLACE SX4 Articolo n. 001 197 22 carrelli CO…
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4
3.9 Moduli di alimentazione X per SIPLACE SX4/DX4 A partire dalla SR.706.xx Edizione 06/2012 IT
174
3.9.6.1 Descrizione
Con l'ausilio dell'interfaccia energia e dati i moduli di alimentazione X possono essere in funzione
anche al di fuori della macchina e dell'area di pre-allestimento. L'interfaccia è costituita da un te-
laio di alluminio con profilo omega (pos. 7 in fig. 3.9 - 18
, pagina 171) per l'alloggiamento e la guida
dei moduli di alimentazione. Come nel carrello CO X il modulo di alimentazione viene posizionato
con le guide scorrevoli sul profilo omega e successivamente spinto in avanti fino a quando la spina
di centraggio anteriore del modulo di alimentazione non penetra completamente nel foro di allog-
giamento (pos. 9 in fig. 3.9 - 18
, pagina 171). Il dente di bloccaggio (pos. 8 in fig. 3.9 - 18, pagina
171
) arresta il modulo di alimentazione in questa posizione. Per rimuovere il modulo di alimenta-
zione premere semplicemente il tasto di sblocco (pos. 1 in fig.
3.9 - 18
, pagina 171). Il dente di bloccaggio (pos. 8 in fig. 3.9 - 18, pagina 171) viene spinto verso
il basso, liberando il modulo di alimentazione. Dei piedini estensibili (pos. 6 in fig. 3.9 - 18
, pagina
171
) stabilizzano la posizione dell'interfaccia energia e dati, in particolare con moduli di alimenta-
zione larghi.
L'involucro della parte elettronica (pos. 5 in fig. 3.9 - 18
, pagina 171) contiene l'elettronica di co-
mando dell'interfaccia energia e dati. Il pannello di controllo (pos. 2 in fig. 3.9 - 18
, pagina 171) è
costituito dai tasti d'avvio e d'arresto e da due LED per la visualizzazione di stato. La comunica-
zione con un PC avviene tramite il cavo dati (pos. 3 in fig. 3.9 - 18
, pagina 171). Il cavo di alimen-
tazione elettrica (pos. 4 in fig. 3.9 - 18
, pagina 171) viene connesso all'unità di alimentazione
fornita a corredo.
3.9.6.2 Utilizzo
L'interfaccia energia e dati viene impiegata per il controllo, la manutenzione e la riparazione dei
moduli di alimentazione X. Essa inoltre può essere utilizzata nell'ambito della produzione di CST
per il pre-allestimento. L'interfaccia energia e dati viene fissata alla piastra base (pos. 10 in fig. 3.9
- 20, pagina 173). Anche il supporto del rullo della cinghia (pos. 11 in fig. 3.9 - 20, pagina 173)
viene montato sulla piastra base. Se la cinghia con i componenti è inserita è possibile verificare il
passo, la posizione di prelievo e la velocità di convogliamento, oppure impostarli nuovamente. Le
relative istruzioni per l'uso descrivono dettagliatamente come usare l'interfaccia e i relativi lavori
di assistenza.
3.9.6.3 Dotazione di fornitura
–IFED single slot
– Alimentatore, 100 - 120 / 200 - 240 V~, +30V CC, 4,3 A
– Piastra base con braccio del rullo della cinghia
– Istruzioni per l'uso
Istruzioni per l'uso SIPLACE SX4/DX4 3 Dati tecnici e moduli
A partire dalla SR.706.xx Edizione 06/2012 IT 3.10 Carrelli CO sulla SIPLACE SX4
175
3.10 Carrelli CO sulla SIPLACE SX4
Articolo n. 00119722 carrelli CO per la SIPLACE serie X
Alle macchine SIPLACE SX4 è possibile agganciare quattro carrelli CO SIPLACE serie X.
3

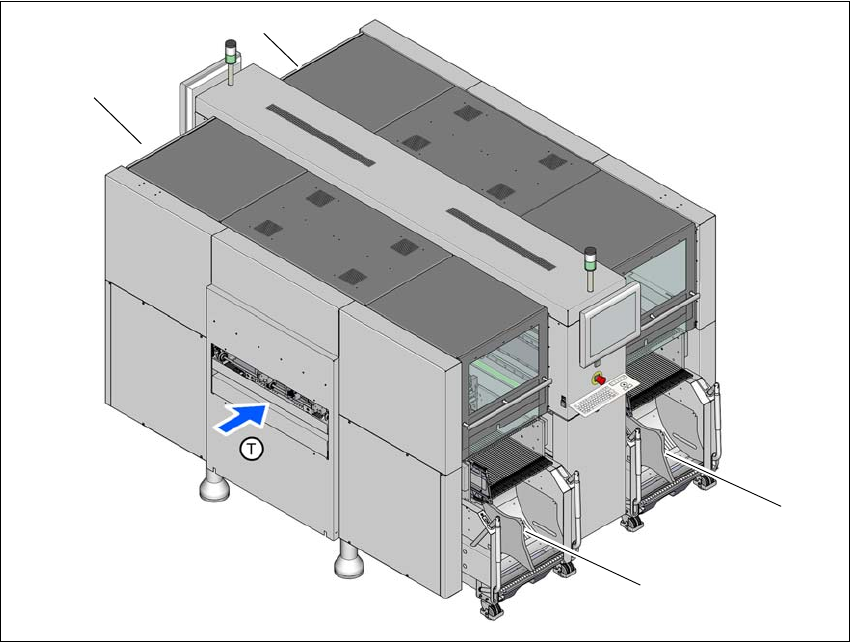

Fig. 3.10 - 1 Posteggi dei carrelli CO, SIPLACE SX4
(1) Posteggio 1
(2) Posteggio 2
(3) Posteggio 3
(4) Posteggio 4
(T) Direzione di convogliamento dei circuiti stampati
I carrelli CO sono moduli autonomi che si possono allestire con moduli di alimentazione in un'area
di allestimento esterno. La sostituzione del carrello CO richiede quindi solo una breve interruzione
del processo di produzione.
(1)
(4)
(2)
(3)
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4
3.10 Carrelli CO sulla SIPLACE SX4 A partire dalla SR.706.xx Edizione 06/2012 IT
176
3

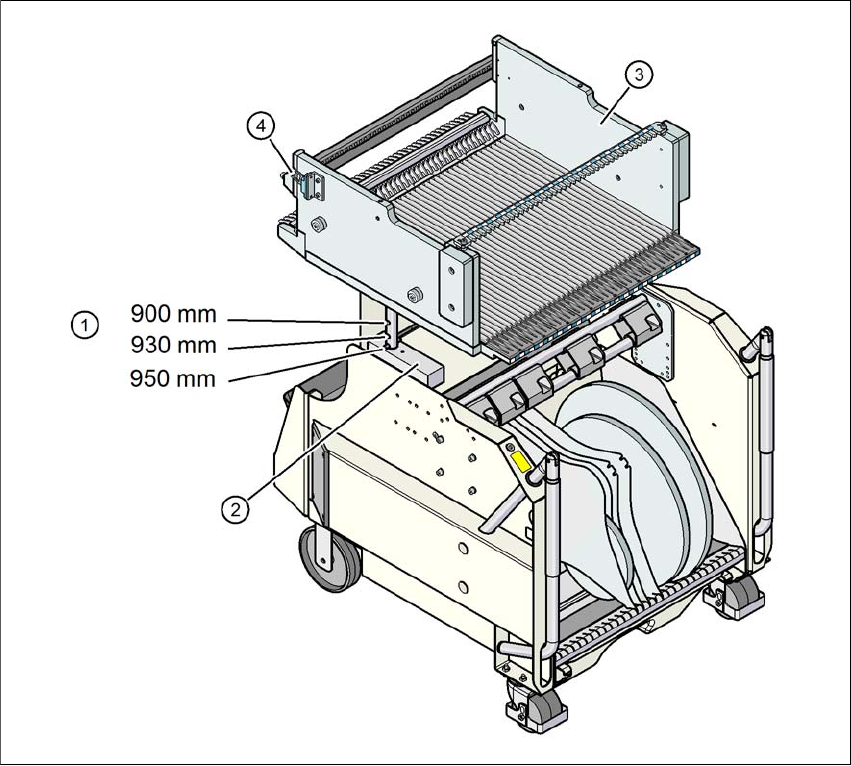

Fig. 3.10 - 2 Carrello CO, SIPLACE serie X, con altezza di convogliamento CST di 950 mm
3
(1) Fori per le altezze di convogliamento CST 900, 930 e 950 mm.
(2) Supporto
(3) Tavolo CO
(4) Linguetta di contatto per la commutazione dell'interruttore di sicurezza nel dispositivo di inse-
rimento del carrello CO.
