3.11 Tavolo DX sulla SIPLACE DX4
Nella configurazione standard la SIPLACE DX4 dispone di quattro tavoli DX, che utilizzando 20
moduli di alimentazione X 2x8 mm SIPLACE con una massimo di 40 tracce, possono alloggiare
tipi di componenti.
L'uso dei moduli di alimentazione sui tavoli DX è sostanzialmente identico a quello sui tavoli CO
intercambiabili della SIPLACE SX4.
3

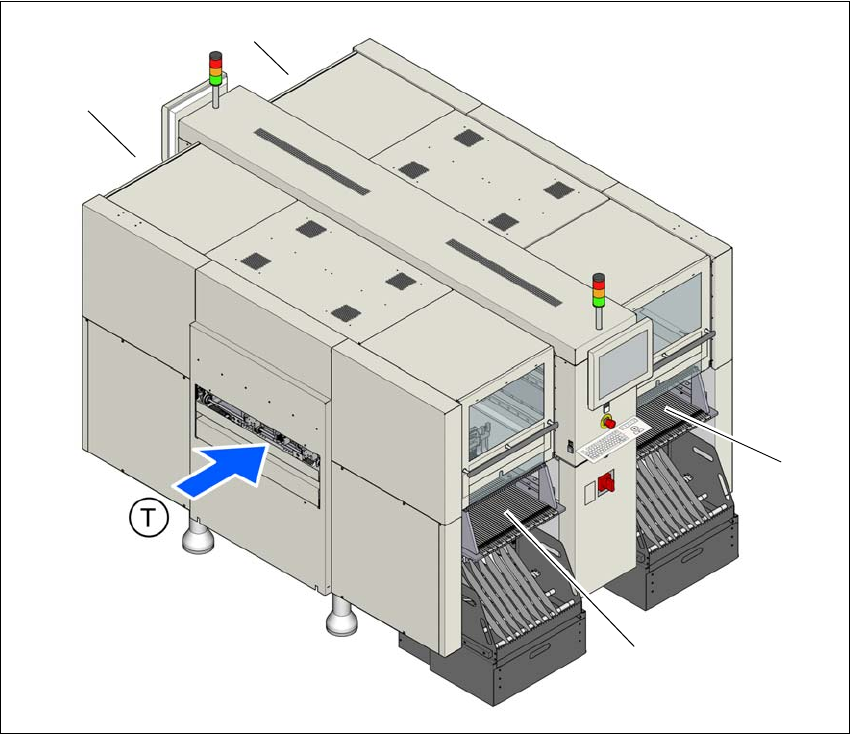

Fig. 3.11 - 1 Posteggi dei tavoli DX, SIPLACE DX4
(1) Posteggio 1
(2) Posteggio 2
(3) Posteggio 3
(4) Posteggio 4
(T) Direzione di convogliamento dei circuiti stampati
(1)
(4)
(2)
(3)
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX4/DX4
3.11 Tavolo DX sulla SIPLACE DX4 A partire dalla SR.706.xx Edizione 06/2012 IT
190
Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio
A partire dalla SR.706.xx Edizione 06/2012 IT 4.1 Trasporto e configurazione alla consegna
191
4 Installazione e messa in servizio
4.1 Trasporto e configurazione alla consegna
4.1.1 Imballaggio per il trasporto
SIPLACE SX4 4
All'interno dell'Europa la macchina e i carrelli CO vengono consegnati su due pallet di legno, av-
volti in pellicola di plastica. Al di fuori dell'Europa la macchina e i carrelli CO vengono spediti in
casse di legno idonee al trasporto.
SIPLACE DX4 4
All'interno dell'Europa la macchina viene fornita su pallet in legno, avvolta in film plastico. Al di
fuori dell'Europa la macchina viene spedita in una cassa di legno idonea al trasporto. Il contenitore
delle cinghie e il contenitore scarti cinghia vengono imballati e spediti assieme ai rimanenti acces-
sori.
4.1.1.1 Dimensioni degli imballi per il trasporto
La tabella che segue elenca le dimensioni dei pallet e delle casse di legno:
4
Fig. 4.1 - 1 Cassa per il trasporto - misure in millimetri
(A) Punti di appoggio per l'elevatore a forche
Macchina automatica (L x L x H) Carrello CO
Pallet 2790 mm x 2404 mm 2060 mm x 1350 mm
Cassa in le-
gno
2790 mm x 24040 mm x 1600 mm 2060 mm x 1350 mm x 1300 mm
