4 Installazione e messa in servizio
4.1 Trasporto e configurazione alla consegna
4.1.1 Imballaggio per il trasporto
SIPLACE SX4 4
All'interno dell'Europa la macchina e i carrelli CO vengono consegnati su due pallet di legno, av-
volti in pellicola di plastica. Al di fuori dell'Europa la macchina e i carrelli CO vengono spediti in
casse di legno idonee al trasporto.
SIPLACE DX4 4
All'interno dell'Europa la macchina viene fornita su pallet in legno, avvolta in film plastico. Al di
fuori dell'Europa la macchina viene spedita in una cassa di legno idonea al trasporto. Il contenitore
delle cinghie e il contenitore scarti cinghia vengono imballati e spediti assieme ai rimanenti acces-
sori.
4.1.1.1 Dimensioni degli imballi per il trasporto
La tabella che segue elenca le dimensioni dei pallet e delle casse di legno:
4

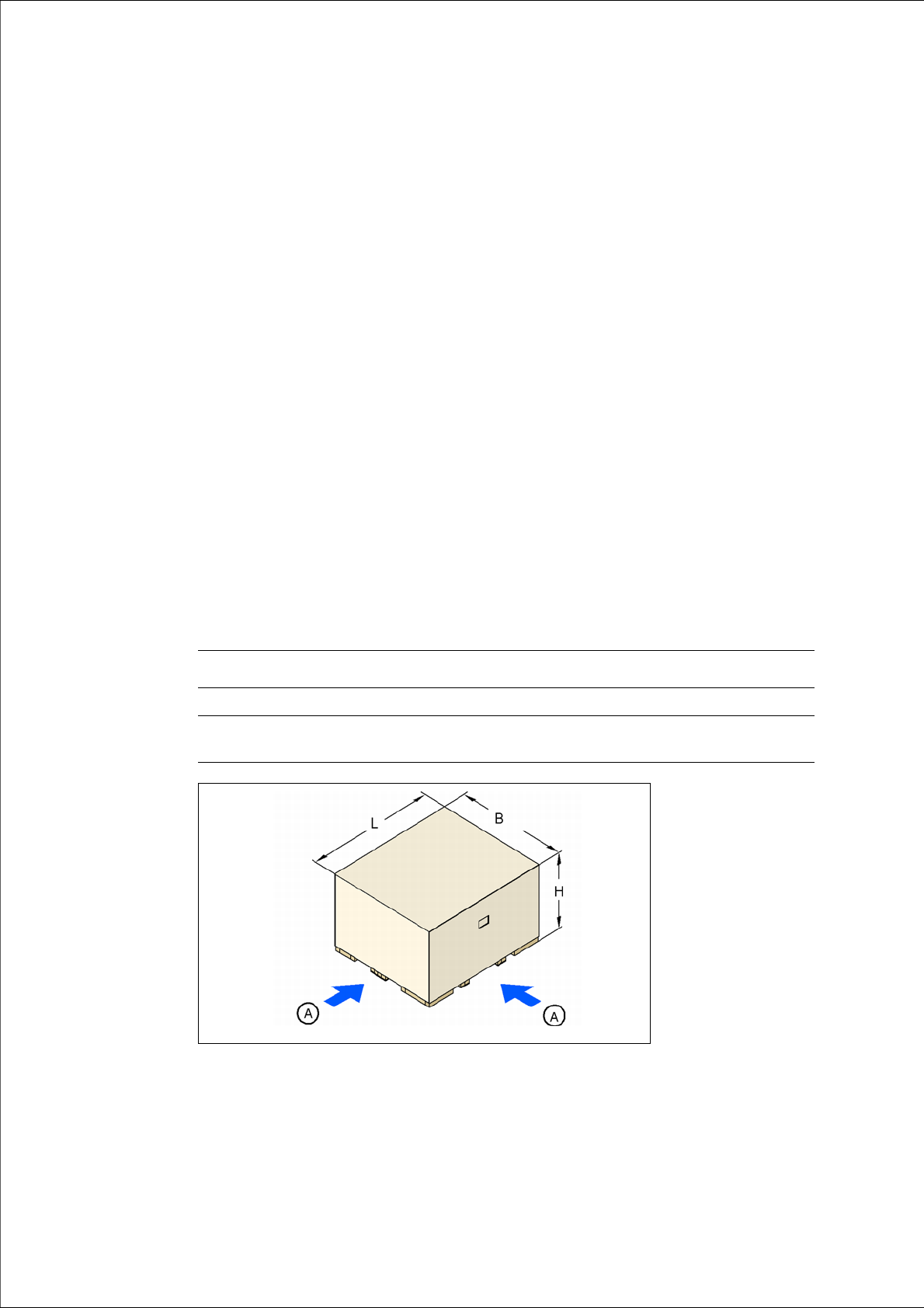

Fig. 4.1 - 1 Cassa per il trasporto - misure in millimetri
(A) Punti di appoggio per l'elevatore a forche
Macchina automatica (L x L x H) Carrello CO
Pallet 2790 mm x 2404 mm 2060 mm x 1350 mm
Cassa in le-
gno
2790 mm x 24040 mm x 1600 mm 2060 mm x 1350 mm x 1300 mm
4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4
4.1 Trasporto e configurazione alla consegna A partire dalla SR.706.xx Edizione 06/2012 IT
192
4.1.1.2 Peso della macchina pronta alla spedizione
La seguente tabella contiene i dati relativi al peso della macchina pronta alla spedizione, com-
preso l'imballaggio.
4
4.1.2 Controllo della fornitura
Tenere la macchina imballata in magazzino fino a quando non avrà raggiunto la temperatura
ambiente. Esiste infatti il rischio di formazione di condensa.
Verificare che la merce consegnata non sia danneggiata.
Controllare i sensori antishock sulla cassa per il trasporto.
Disimballare la macchina e gli accessori e verificare che la fornitura sia completa (in base al
documento di trasporto - DDT).
Documentare il risultato nel rapporto di installazione / protocollo di collaudo.
4.1.3 Configurazione alla consegna
4.1.3.1 SIPLACE SX4
La configurazione della macchina alla consegna è la seguente:
– Le tracce del convogliatore singolo sono impostate su una larghezza di 210 mm. Questa im-
postazione di larghezza è importante per la regolazione di precisione della macchina.
– Entrambe le tastiere sono scollegate e smontate.
– I due monitor sono smontati.
– I due segnalatori luminosi sono smontati.
– Tutti gli assi dei portali sono assicurati con protezioni per il trasporto.
Macchina Spedizione all'interno dell'Europa Spedizione oltreoceano
SX4 4004 kg 4504 kg
DX4 4004 kg 4504 kg
Carrello CO 470 kg 550 kg
