4 Installazione e messa in servizio Is truzioni per l'uso SIPLACE SX4/DX4 4.2 Infrastrutture nel luogo di installazione A partire dalla SR.706.xx Edizione 06/2012 IT 206 4.2.3.5 Allacciamento del cavo di alime nt az…
Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio
A partire dalla SR.706.xx Edizione 06/2012 IT 4.2 Infrastrutture nel luogo di installazione
205
4.2.3.4 Allacciamento alla rete - configurazione alla consegna
L'allacciamento è configurato già alla consegna in base al tipo di rete elettrica di approvvigiona-
mento.
– La macchina è configurata per le seguenti tensioni: 204 V CA, 220 V CA o 230 V CA.
Il cavo di alimentazione fornito con la macchina è SENZA spina. 4
4

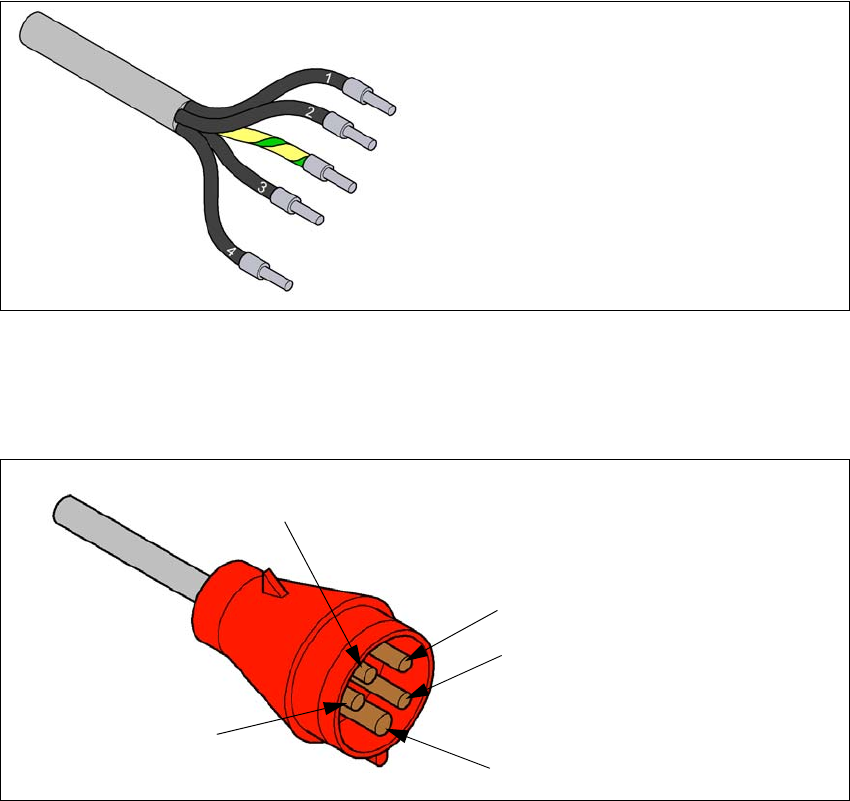

Fig. 4.2 - 3 Marcatura dei conduttori del cavo di alimentazione
– La macchina è configurata per le seguenti tensioni: 380 V CA, 400 V CA o 415 V CA.
Il cavo di alimentazione fornito con la macchina è COMPLETO di spina Cekon. 4
4
Fig. 4.2 - 4 Occupazione contatti della presa Cekon
1 = (L1): fase
2 = (L2): fase
3 = (L3): fase
4 = (N): conduttore neutro
verde/giallo = (PE): conduttore di terra
PE
L1
L2
L3
N
4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4
4.2 Infrastrutture nel luogo di installazione A partire dalla SR.706.xx Edizione 06/2012 IT
206
4.2.3.5 Allacciamento del cavo di alimentazione di rete
4

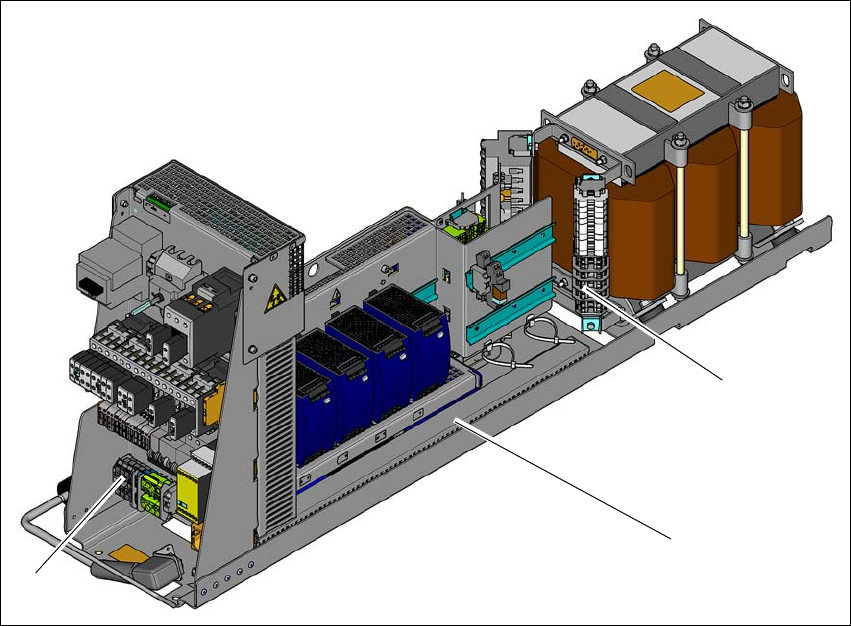

Fig. 4.2 - 5 Area morsetti per l'allacciamento del cavo di collegamento di rete
(1) Area morsetti (lato primario del trasformatore trifase)
(2) Unità di alimentazione corrente
(3) Morsetti di allacciamento alla rete
Montare un puntalino ad ogni estremità del conduttore.
Portare il cavo di alimentazione di corrente alle relative morsettiere (pos. 3).
Allacciare il cavo alle morsettiere (pos. 3).
(L1): fase 4
(L2): fase 4
(L3): fase 4
(N): conduttore neutro 4
(PE): conduttore di terra PE 4
Lasciare un raggio di curvatura sufficientemente ampio. Non piegare i fili.
Fissare i cavi di alimentazione con delle fascette.
(1)
(2)
(3)
Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio
A partire dalla SR.706.xx Edizione 06/2012 IT 4.2 Infrastrutture nel luogo di installazione
207
4.2.3.6 Verifica dei collegamenti al lato primario del trasformatore trifase T1
Il primario del trasformatore trifase deve essere configurato per la relativa tensione di alimenta-
zione.
Pertanto verificare se il primario del trasformatore trifase è allacciato, sulla morsettiera
(pos.1), alla corretta tensione di alimentazione.
4

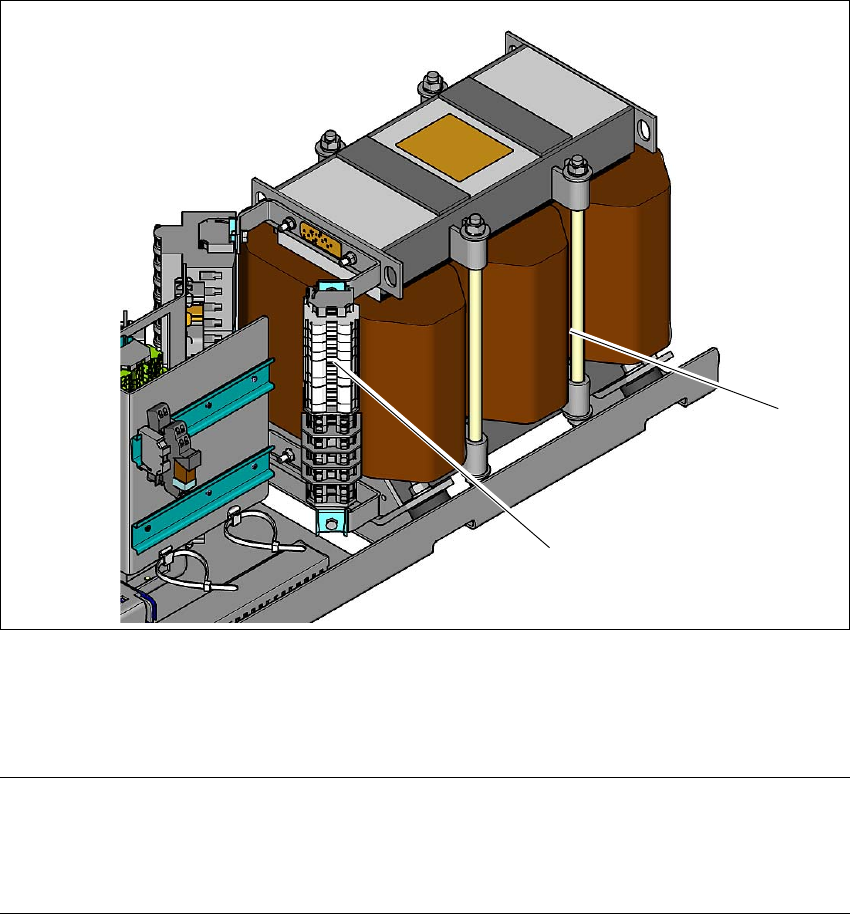

Fig. 4.2 - 6 Area morsetti del lato primario del trasformatore trifase T1
(1) Area morsetti con collegamenti primari del trasformatore trifase
(2) Trasformatore trifase
NOTA 4
La rete di alimentazione per il Giappone settentrionale (3 x 200 V CA) e la rete di alimentazione
per gli USA
(3 x 208 V CA) si collegano ai morsetti per 3 x 204 V CA.
Nello schema seguente sono riportate le opzioni di allacciamento delle tensioni primarie del tra-
sformatore trifase.
(1)
(2)
