Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio A partire dalla SR.706.xx Edizione 06/201 2 IT 4.3 Installazione della macchina 219 4.3.6.1 Impostazione dell'altezza dei p iedi centrali…
4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4
4.3 Installazione della macchina A partire dalla SR.706.xx Edizione 06/2012 IT
218
4

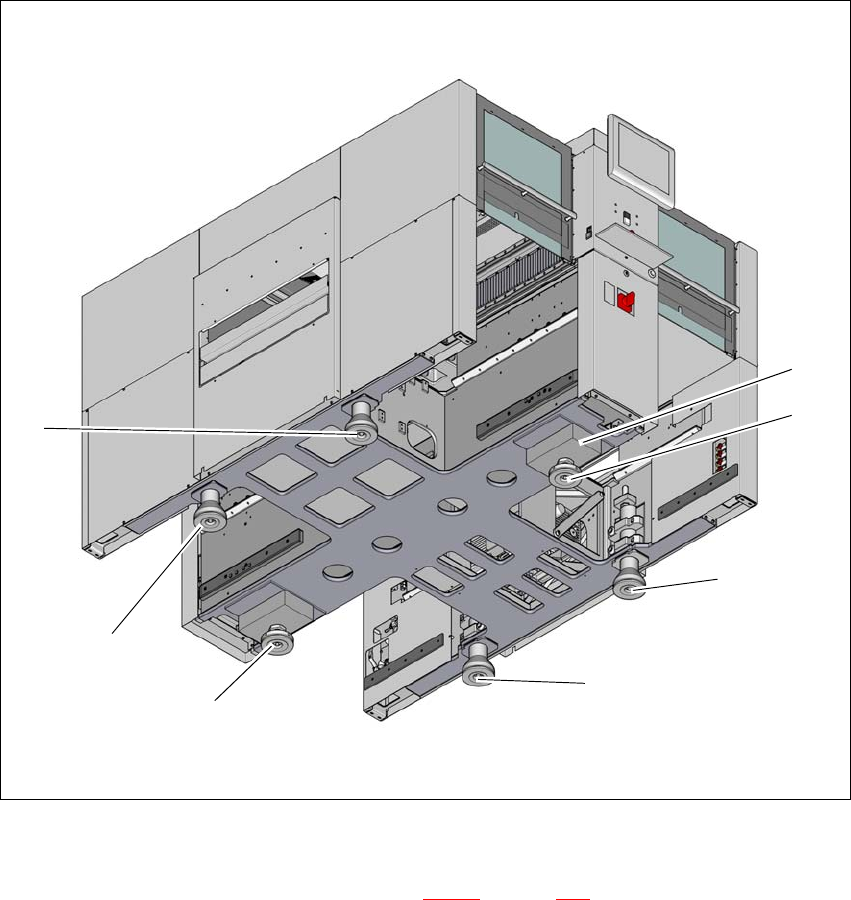

Fig. 4.3 - 4 Piedi della macchina (esempio: SX4)
4
(1) Piede esterno, 4 pz., due versioni (vedi fig. 4.3 - 3, pagina 217 )
(2) Piede centrale, 2 pz.
(3) Distanziale sul lato dell'unità di alimentazione di corrente
(2)
(2)
(1)
(1)
(1)
(1)
(3)
Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio
A partire dalla SR.706.xx Edizione 06/2012 IT 4.3 Installazione della macchina
219
4.3.6.1 Impostazione dell'altezza dei piedi centrali della macchina
Per primi vengono regolati i piedi centrali della macchina. A seconda dell'altezza della macchina
è necessario avvitare il distanziale sul fondo della stessa, nella corretta posizione.
Impostazione dell'altezza di convogliamento CST 830 mm 4
Per l'altezza di convogliamento dei circuiti stampati a 830 mm non è necessario alcun distanziale.
Avvitare il più possibile il piede centrale nell'apposito foro filettato.
Impostazione dell'altezza di convogliamento CST 900 mm 4
Per l'altezza di convogliamento dei circuiti stampati a 900 mm è necessario il distanziale.
Questo deve essere orientato in modo che il lato da 90 mm sia allineato verticalmente e il foro
per il piede centrale della macchina guardi verso il basso.
4
4
4
4
4
4
4
4
4
4
4
4

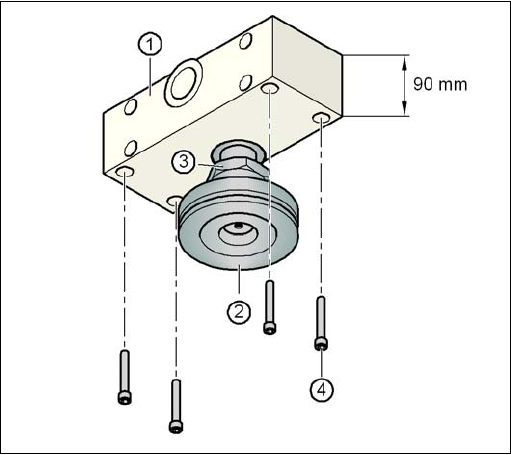

Fig. 4.3 - 5 Allineamento del distanziale per l'altezza di convogliamento 900 mm
4
(1) Altezza distanziale 90 mm
(2) Piede centrale della macchina
(3) Controdado M24
(4) Vite a esagono cavo M12x80, 4 pezzi
4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4
4.3 Installazione della macchina A partire dalla SR.706.xx Edizione 06/2012 IT
220
Avvitare la filettatura del piede centrale nell'apposito foro sul fondo del distanziale.
Allineare entrambi i distanziali sul fondo della macchina come segue:
– L'apertura del distanziale sul lato dell'unità pneumatica guarda nella direzione di convo-
gliamento dei circuiti stampati (vedi punto 4 in fig. 4.3 - 4
, pagina 218).
– L'apertura del distanziale sul lato dell'unità di alimentazione di corrente guarda nella di-
rezione opposta a quella di convogliamento dei circuiti stampati (vedi punto 3 in fig. 4.3
- 4, pagina 218).
Fissare entrambi i distanziali con quattro viti a esagono cavo M12x80 ciascuno (vedi punto 4
in fig. 4.3 - 5
). Utilizzare per l'operazione il bit per cacciaviti da 10 mm.
Impostazione dell'altezza di convogliamento CST 930 e 950 mm 4
Il distanziale è necessario anche per le altezze di convogliamento dei circuiti stampati 930 e 950
mm.
Questo deve essere orientato in modo che il lato da 122,5 mm sia allineato verticalmente e il
foro per il piede centrale della macchina guardi verso il basso.
4

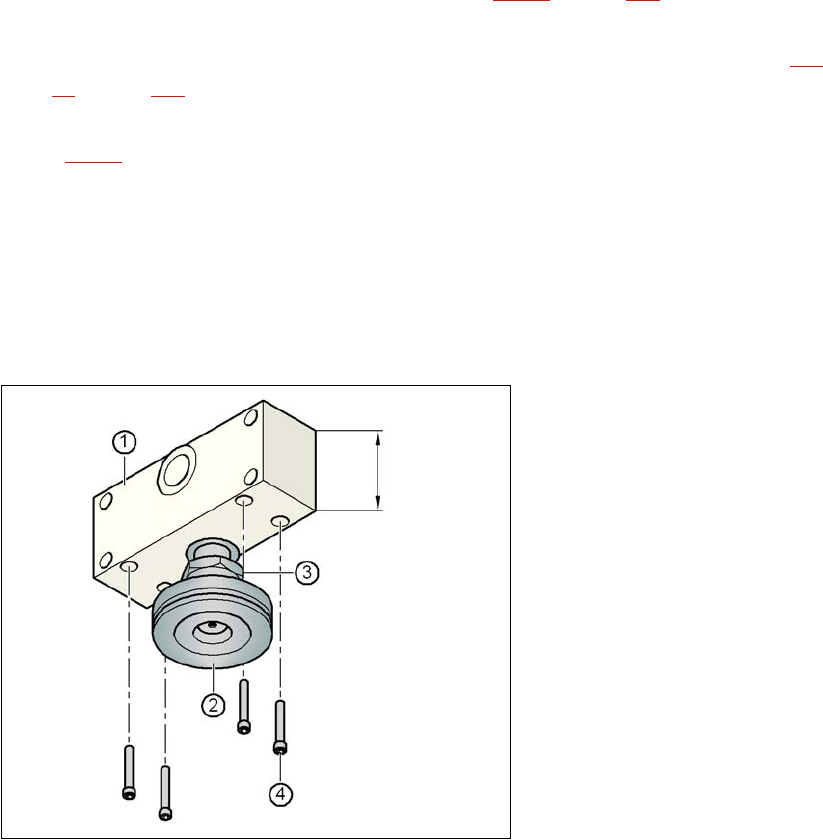

Fig. 4.3 - 6 Allineamento del distanziale per le altezze di convogliamento 930 e 950 mm
4
(1) Altezza distanziale 122,5 mm
(2) Piede della macchina
(3) Controdado M24
(4) Vite a esagono cavo M12x80, 4 pezzi
122,5 mm
