4.3.8 Integrazione della macchina nella linea
Rispettare le avvertenze generali riportate nella sezione 4.3.1, pagina 210.
Rispettare le avvertenze sul trasporto della macchina riportate nella sezione 4.3.2, pagina
211
.
Gli utensili e i dispositivi ausiliari sono elencati nella sezione 4.3.5, pagina 214.
4.3.8.1 Allineamento e regolazione delle macchine sulla linea
Sollevare la macchina con l'elevatore a forche fino a quando il carico non poggia più sui piedi.
Rilevare l'altezza di convogliamento dei CST delle macchine della linea e con la chiave esa-
gonale regolare la macchina su un'altezza simile.
Eventualmente montare i piedi della macchina in modo da raggiungere la relativa altezza di
convogliamento dei CST (vedi 4.3.6 a pagina 215).
Posizionare la macchina con l'elevatore a forche sul posteggio libero nella linea.
Assicurarsi che i convogliatori CST siano disposti lungo la stessa linea di fuga e controllare
la distanza rispetto alla macchina che precede.
AVVERTENZA 4
Abbassare lentamente la macchina. Nel frattempo un'altra persona controllerà che i piedi
della macchina poggino tutti contemporaneamente sul pavimento. Se i piedi della macchina
poggiano bruscamente solo su un lato, possono deformarsi i relativi fissaggi.
4
Allineare la macchina sia in direzione X che Y con l'ausilio della livella a bolla della macchina.
Poggiare la livella sia in direzione X che Y sulle spalle del convogliatore, nella zona di pro-
cesso 1 per la SIPLACE SX4 (vedi fig. 4.3 - 11
), o al centro dell'area di processo della SI-
PLACE DX4. La larghezza di convogliamento dei circuiti stampati è preimpostata:
convogliatore singolo 210 mm
convogliatore doppio, traccia 1 100 mm
convogliatore doppio, traccia 2 210 mm 4
NOTA 4
Per la regolazione in direzione X del convogliatore doppio la livella va poggiata sempre e solo
sulle spalle esterne della macchina.
Misurare la distanza tra bordo superiore della cinghia del convogliatore CST e pavimento.
Detta misura deve essere pari a 900 mm, 930 mm o 950 mm.
Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio
A partire dalla SR.706.xx Edizione 06/2012 IT 4.3 Installazione della macchina
227
4
Fig. 4.3 - 11 Regolazione della macchina in direzione X e Y (esempio: SX4)
Regolare con la chiave fissa apertura 36 la vite M24x2x120 (pos. 1 in fig. 4.3 - 12, pagina
228
) in modo tale che sull'altezza di convogliamento dei circuiti stampati richiesta la bolla
della livella della macchina non riscontri alcuno scostamento dal punto zero.
4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4
4.3 Installazione della macchina A partire dalla SR.706.xx Edizione 06/2012 IT
228
4

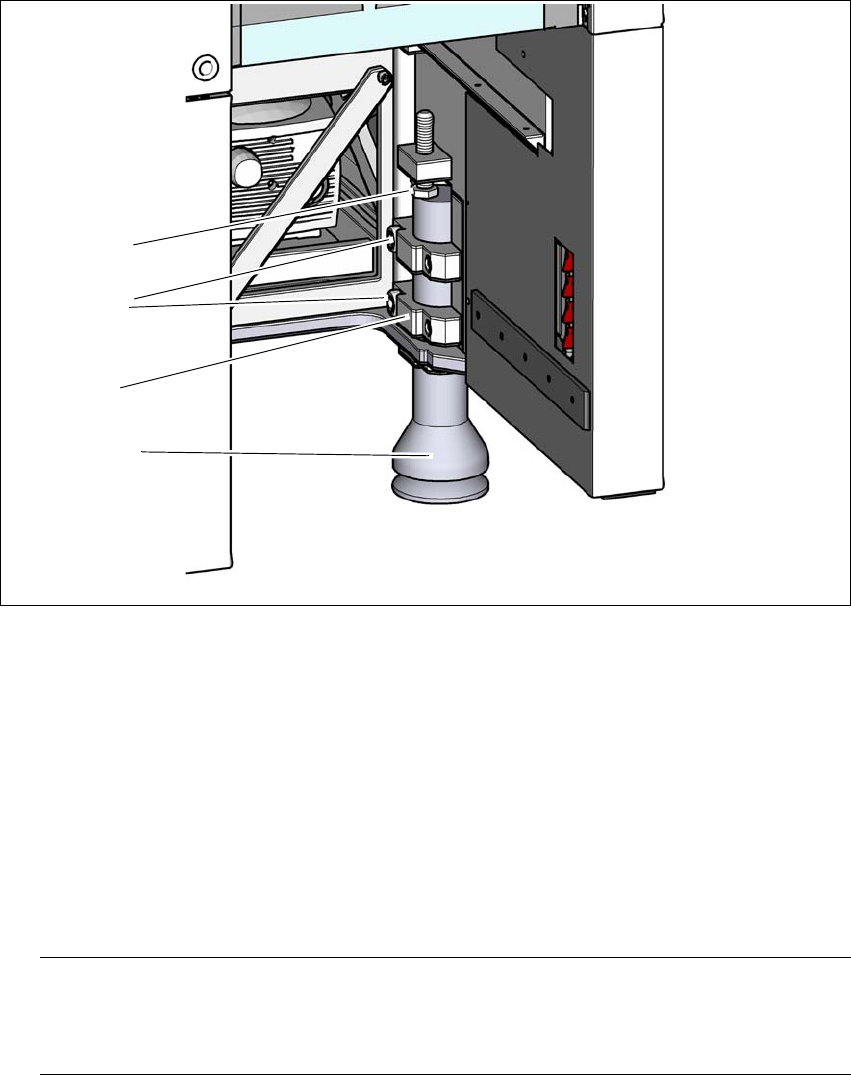

Fig. 4.3 - 12 Preimpostazione dell'altezza dei piedi esterni della macchina
(1) Vite M24x120 per la regolazione dell'altezza (M24x100 con altezza macchina pari a 900 mm)
(2) Piede esterno della macchina
(3) Blocchetto di fissaggio
(4) Vite a esagono cavo M24x90
Controllare l'altezza di convogliamento dei circuiti richiesta.
Una volta allineata la macchina, serrare con la chiave dinamometrica le viti a esagono cavo
M24x90 (pos. 4) per stringere i blocchetti di fissaggio su tutti i piedi esterni della macchina
(pos. 3).
NOTA 4
La coppia di serraggio è di 130 Nm. In caso di coppia inferiore la macchina potrebbe tendere
a vibrare.
Con la chiave a dente 135 - 145 ruotare i piedi centrali della macchina fino a portarli salda-
mente a contatto con il pavimento.
Fare attenzione a non svitare eccessivamente i piedi centrali, disallineando così la macchina.
(4)
(2)
(1)
(3)
