4.3.8.2 Allineamento della macchina con il sistema di trasporto a cuscini d'aria
Posizionare i quattro cuscini del sistema di trasporto a cuscini d'aria sotto ai punti di appoggio
del telaio della macchina.
Sollevare la macchina ed allinearla rispetto alla linea.
Controllare la distanza dal sistema di convogliamento dei circuiti stampati della macchina vi-
cina: deve essere compresa tra 1 e 3 mm.
Abbassare la macchina.
4

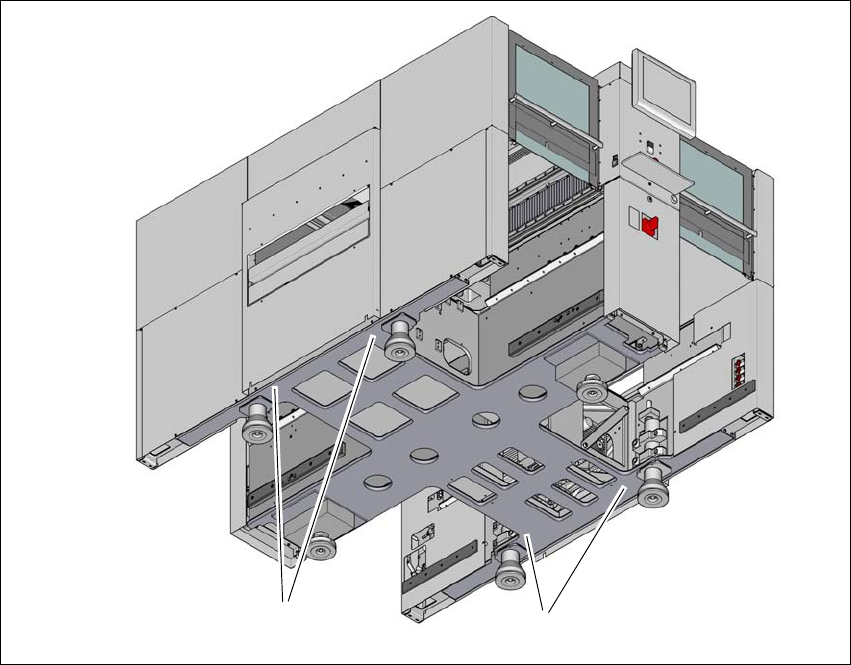

Fig. 4.3 - 14 Punti di appoggio per il sistema di trasporto a cuscini d'aria (esempio: SX4)
(1) 4 punti di appoggio per il sistema di trasporto a cuscini d'aria
(1)
(1)
Istruzioni per l'uso SIPLACE SX4/DX4 4 Installazione e messa in servizio
A partire dalla SR.706.xx Edizione 06/2012 IT 4.3 Installazione della macchina
231
4.3.9 Togliere le protezioni per il trasporto
Le protezioni per il trasporto sono avvitate alle guide lineari. Ogni portale è assicurato con due
protezioni per il trasporto, sull'asse X e sull'asse Y.
Togliere tutte le protezioni dagli assi del portale.
Se si trasporta la SIPLACE rimontare le apposite protezioni.
4.3.10 Rimozione della protezione anticorrosione dai binari della guida
Prima della consegna le macchine vengono trattate con una protezione anticorrosione.
ATTENZIONE 4
– Quando si azionano gli assi della macchina per la prima volta in occasione della prima messa
in servizio, rimuovere la protezione anticorrosione da tutti gli assi e dai cuscinetti.
– Ingrassare nuovamente tutti gli assi e i cuscinetti con il grasso indicato nel manuale per la ma-
nutenzione.
Se la protezione anticorrosione si mescola al grasso per i cuscinetti degli assi può provocare una
notevole diminuzione della durata dei cuscinetti e dei binari della guida.
ATTENZIONE 4
Durante la pulizia dei binari guida e delle scale non fare penetrare alcol nel carrello guida. L'alcol
distrugge il grasso dei cuscinetti nel carrello guida.
4 Installazione e messa in servizio Istruzioni per l'uso SIPLACE SX4/DX4
4.4 Adeguamento del carrello CO all'altezza di convogliamento dei CST A partire dalla SR.706.xx Edizione 06/2012 IT
232
4.4 Adeguamento del carrello CO all'altezza di convoglia-
mento dei CST
Con poche semplici operazioni è possibile adeguare il carrello CO alle seguenti altezze di convo-
gliamento dei circuiti stampati:
900 mm 4
930 mm (altezza standard) 4
950 mm (altezza SMEMA) 4
4

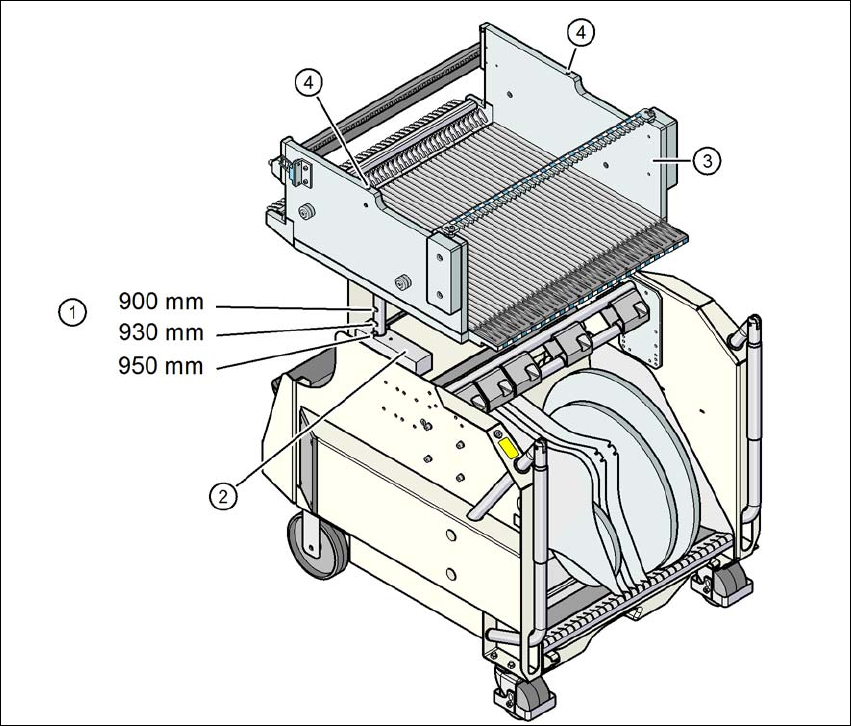

Fig. 4.4 - 1 Carrello CO
(1) Fori per le altezze di convogliamento CST 900, 930 e 950 mm.
(2) Blocchetto
(3) Tavolo CO
(4) Fori M8 per il fissaggio del supporto di montaggio
