Istruzioni per l'uso SIPLACE SX4/DX4 5 Operazioni da svol gere sulla macchina A partire dalla SR.706.xx Edizione 06/2012 IT 5.3 Attivazione della lin ea SIPLACE 247 5 Fig. 5.3 - 1 La videata"Produzione" do…
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE SX4/DX4
5.3 Attivazione della linea SIPLACE A partire dalla SR.706.xx Edizione 06/2012 IT
246
5.3.3 Classificazione degli utenti
Determinate funzioni o menu possono essere eseguiti o richiamati solo da personale apposita-
mente addestrato. Si distinguono i seguenti livelli di comando:
– Produzione
– Produzione avanzata
– Assistenza (cliente)
– Assistenza (SIPLACE)
I livelli di comando "Produzione avanzata" e "Assistenza (cliente)" possono essere protetti da una
password. Il livello di comando "Assistenza (SIPLACE)" è già protetto da password.
Per una descrizione dettagliata delle diverse categorie di utenti si rimanda alla sezione 5.1
, pagina
237
.
5.3.4 Accensione della stazione e avvio dell'interfaccia utente della stazione
CAUTELA
Accendere la stazione solo dopo che sul monitor del calcolatore SIPLACE Pro è apparso il
"desktop". In caso contrario potrebbero insorgere problemi di comunicazione. 5
Per accendere la stazione, agire sull'interruttore principale.
Una volta accesa la stazione, occorre assicurarsi che i manometri indichino il corretto valore
di pressione.
Il software del calcolatore della stazione viene caricato; al termine apparirà sullo schermo la
videata "Produzione" del livello di comando "Produzione" (vedi figura seguente).
Istruzioni per l'uso SIPLACE SX4/DX4 5 Operazioni da svolgere sulla macchina
A partire dalla SR.706.xx Edizione 06/2012 IT 5.3 Attivazione della linea SIPLACE
247
5

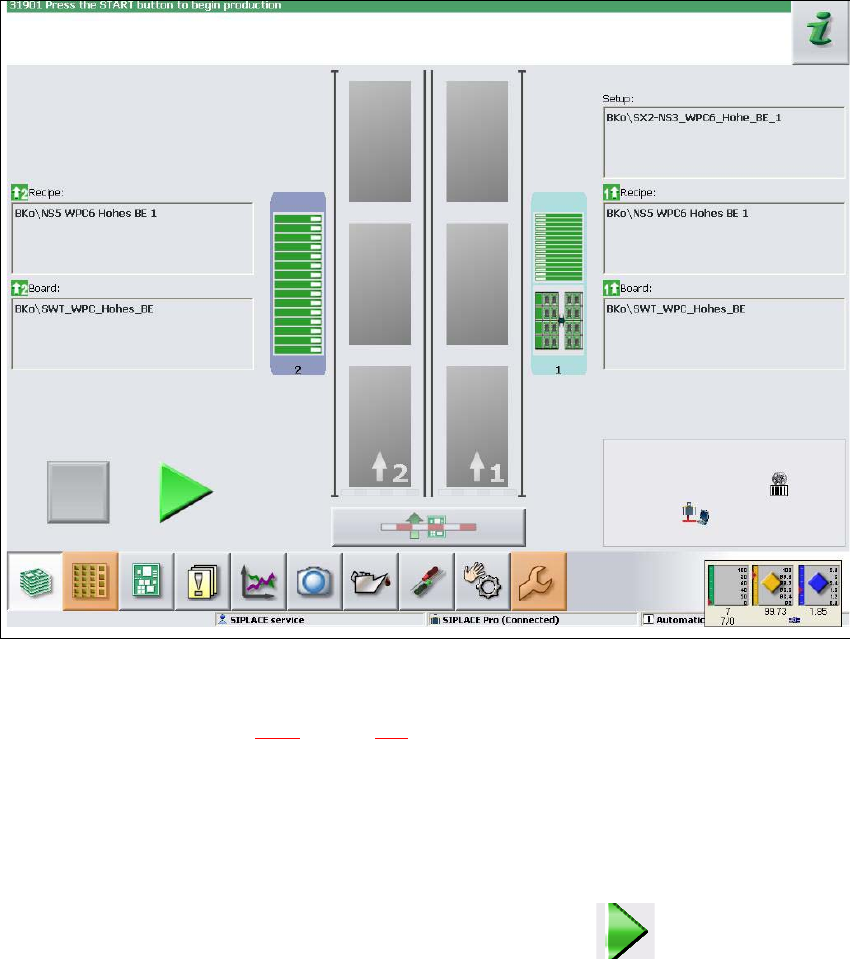

Fig. 5.3 - 1 La videata"Produzione" dopo il caricamento del software della stazione (l'esempio è riferito a SIPLA-
CEX4i)
La riga di stato (vedi sezione 5.5.1, pagina 252) in alto nella finestra mostra lo stato operativo cor-
rente della stazione e suggerisce all'utente l'operazione da effettuare.
Alla richiesta "Premere tasto Start " occorre azionare un tasto di avvio.
I tasti di avvio si trovano in corrispondenza del lato di entrata e uscita, oltre che sui pannelli
di comando montati sul lato sinistro e destro della stazione.
Viene eseguita una corsa di riferimento. Terminata la corsa di riferimento la stazione è pronta.
Nell'area di lavoro dell'interfaccia utente appare adesso l'icona (attivata).
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso SIPLACE SX4/DX4
5.3 Attivazione della linea SIPLACE A partire dalla SR.706.xx Edizione 06/2012 IT
248
5.3.5 Possibili funzioni del tasto di avvio della macchina
Al tasto di avvio possono essere associate diverse funzioni.
Aprire la videata "Controllo sensori e funzioni " (vedi sezione 5.5.3, pagina 253).
Qui possono essere selezionate le seguenti impostazioni:
Avvio automatico della produzione 5
Questa è l'impostazione standard.
La produzione viene avviata in modo automatico non appena viene azionato il tasto di avvio.
Nessuna modifica dello stato della produzione 5
Questa funzione è utile, ad esempio, per calibrare e testare la macchina.
Alla pressione del tasto di avvio si avrà solo la chiusura del circuito elettrico, senza avvio imme-
diato della produzione.
CAUTELA
Le funzioni della macchina possono essere avviate immediatamente tramite interfaccia utente, in-
dipendentemente dall'impostazione del tasto di avvio. Se il circuito elettrico è già chiuso, non è
necessaria un'ulteriore conferma tramite tasto di avvio della macchina. 5
5.3.6 Diagramma di flusso "Accensione della linea SIPLACE"
Il seguente diagramma di flusso mostra le operazioni che devono essere eseguite una volta atti-
vata la linea SIPLACE.
