6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX4/DX4
6.1 Scambiatore di pipette A partire dalla SR.706.xx Edizione 06/2012 IT
314
NOTA: 6
– Nei posteggi 2 e 4 le teste di montaggio non possono accedere ai due vassoi di pipette interni
(pos. 2 in fig. 6.1 - 9
).
– Tutti i posteggi dei vassoi devono essere occupati perché il circuito di sicurezza arresta la
macchina se rileva vassoi mancanti o non posizionati correttamente.
6.1.2.4 Montaggio
Gli scambiatori di pipette sono fissati al dispositivo di inserimento del carrello CO.
6

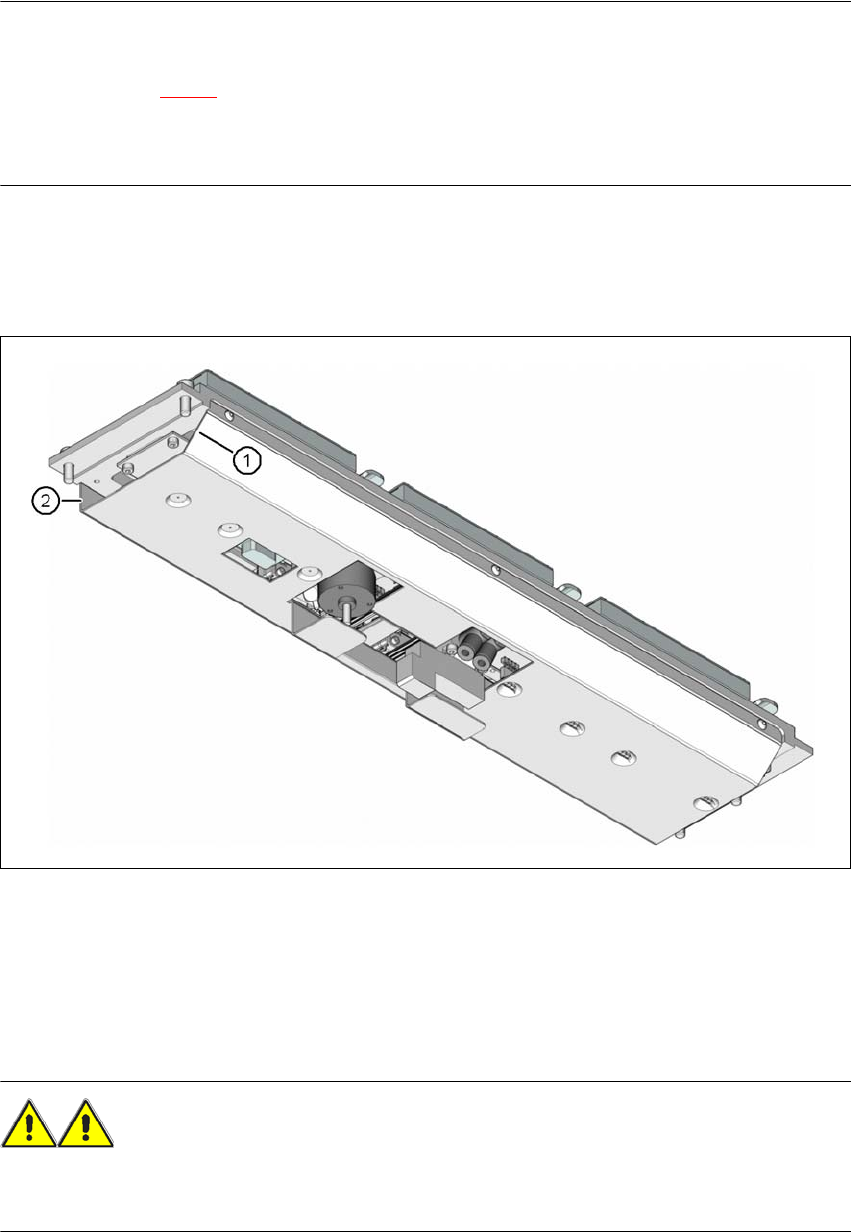

Fig. 6.1 - 10 Posizione di montaggio dello scambiatore di pipette - vista dal basso
(1) Lato trasversale rivolto in direzione del dispositivo di inserimento del carrello CO
(2) Il lato perpendicolare è rivolto in direzione del convogliatore CST
Disporre lo scambiatore di pipette in modo tale che il lato trasversale sia rivolto verso il dispo-
sitivo di inserimento del carrello CO.
AVVERTENZA 6
– Per ciascuna testa di montaggio deve essere montato solo il corrispondente scambiatore di
pipette. Nelle configurazioni miste c'è pericolo di collisione con la testa!
Istruzioni per l'uso SIPLACE SX4/DX4 6 Estensioni della stazione
A partire dalla SR.706.xx Edizione 06/2012 IT 6.1 Scambiatore di pipette
315
6.1.2.5 Indicazioni relative all'uso
Riempire un vassoio per la prima volta con un determinato tipo di pipette e contrassegnarlo
con un adesivo.
NOTA 6
Riempire i vassoi fuori dalla macchina e sostituire sempre solo vassoi completi. 6
Aprire la piastra di bloccaggio ed inserire le pipette nei rispettivi garage.
Chiudere la piastra di bloccaggio, in modo che le pipette non possano cadere dai vassoi.
ATTENZIONE 6
Si possono riempire i vassoi solo se tutte le pipette che si trovano nella testa Collect&Place
sono state riposte nei rispettivi vassoi. 6
NOTA 6
Non fare cadere componenti sui vassoi. In caso contrario la piastra di bloccaggio potrebbe
incepparsi. Pulire regolarmente i vassoi e i posteggi liberi.
La programmazione dello scambiatore di pipette è descritta nelle istruzioni per l'uso di SI-
PLACE Pro.
6.1.2.6 Cambio del vassoio
Premere la leva (pos. 1 nella fig. 6.1 - 11, pagina 316), per sganciare il vassoio dagli agganci
automatici a sfera (pos. 5 nella fig. 6.1 - 11
, pagina 316). Estrarre il vassoio dal supporto.
AVVERTENZA 6
Una leva sporgente al di sopra del vassoio (pos. 1 nella fig. 6.1 - 11
) può entrare in collisione con
la testa di montaggio. Assicurarsi che le leve non sporgano sopra i vassoi.
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX4/DX4
6.1 Scambiatore di pipette A partire dalla SR.706.xx Edizione 06/2012 IT
316
6

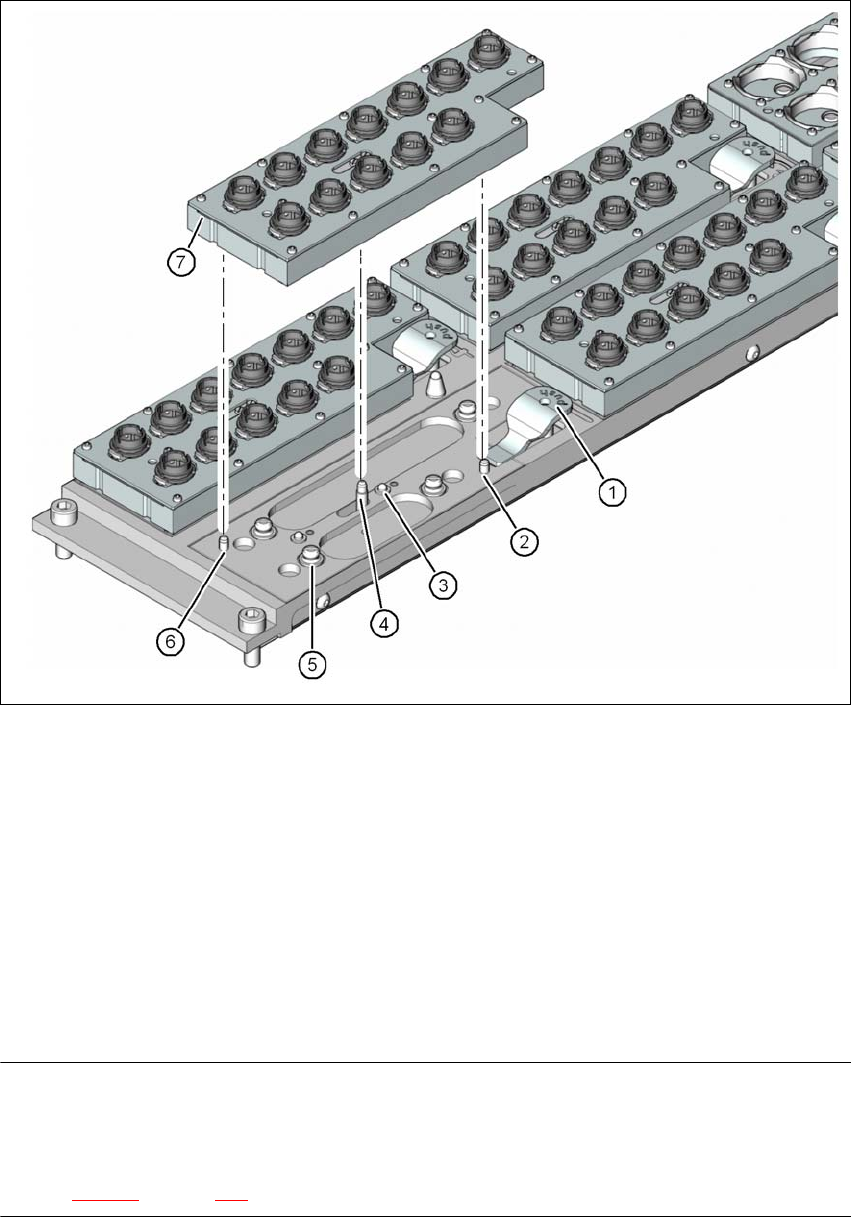

Fig. 6.1 - 11 Cambio del vassoio
(1) Leva per sollevare il vassoio
(2) Perno cilindrico, si innesta nel foro del vassoio
(3) Spina elastica per attivare il microinterruttore per il rilevamento del vassoio e il circuito di
sicurezza
(4) Spina del meccanismo di scorrimento, sposta la piastra di bloccaggio
(5) Aggancio automatico a sfera
(6) Perno cilindrico, si innesta nell'asola del vassoio
(7) Piastra di bloccaggio in posizione "vassoio bloccato"
NOTA 6
– Spostare la piastra di bloccaggio in posizione "vassoio bloccato".
– Prima di inserire il vassoio, allinearlo in modo tale che le spine di centraggio (pos. 2 e 6 nella
fig. 6.1 - 11, pagina 316) possano scorrere nel foro di centraggio e nell'asola.
