6.1.3 Scambiatore di pipette per SIPLACE TwinStar (solo SX4)
Articolo n. 03005191-xx Vassoio per 2 pipette
Articolo n. 03001807-xx Vassoio per 1 pipetta
6
Fig. 6.1 - 13 Scambiatore di pipette per la SIPLACE TwinStar
6.1.3.1 Descrizione
Questo scambiatore di pipette alloggia fino a 12 vassoi di pipette. Sono disponibili due tipi di vas-
soi: vassoi standard e vassoi per pipette speciali o pinze. I vassoi sono disposti su un supporto
comune. Ogni vassoio è centrato con due spine cilindriche e fissato con morsetti.
6.1.3.2 Dati tecnici
6
Scambiatore di pipette per la SIPLACE TwinStar
Misure (lunghezza x larghezza x altezza) 448 mm x 68,5 mm x 49 mm
Numero dei garage di pipette 16 per pipette standard
4 per pipette speciali o pinze
Tipi di pipette 5xx standard
4xx con adattatore
9xx con adattatore
Tempo di cambio delle pipette circa 2 s per pipetta
Istruzioni per l'uso SIPLACE SX4/DX4 6 Estensioni della stazione
A partire dalla SR.706.xx Edizione 06/2012 IT 6.1 Scambiatore di pipette
319
6.1.3.3 Posizione dello scambiatore di pipette per TwinStar
Nei seguenti posteggi è possibile installare uno scambiatore di pipette per TwinStar.
Scambiatore di pipette nei posteggi 1, 3 e 4: 12 vassoi
Scambiatore di pipette nel posteggio 2: 10 vassoi
Si ha così una capacità complessiva di 2 scambiatori di pipette con 22 vassoi e 44 garage di pi-
pette in tutto.
6

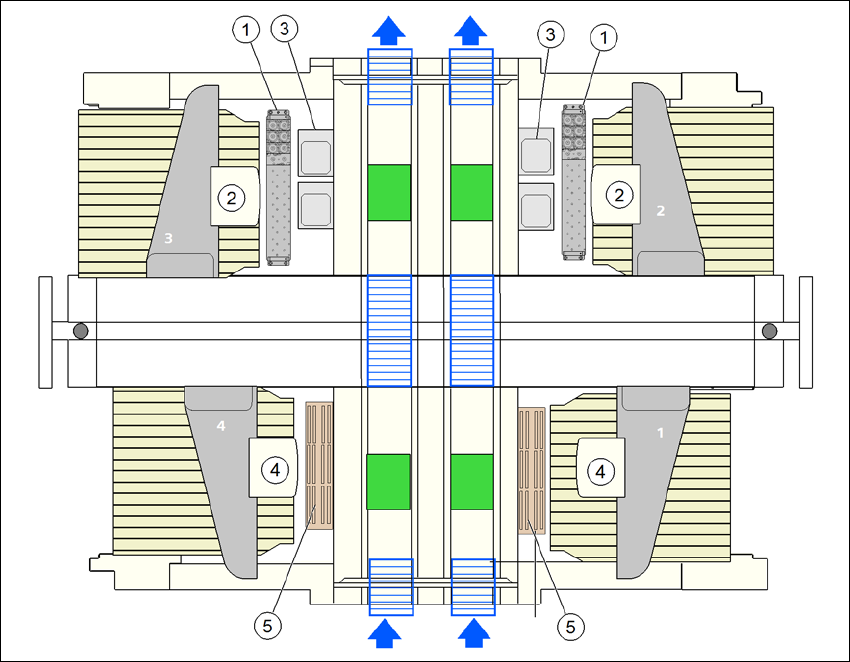

Fig. 6.1 - 14 Posizione dello scambiatore di pipette per TwinStar - esempio di configurazione
(1) Scambiatore di pipette TwinStar
(2) TwinStar
(3) Videocamere fisse
(4) MultiStar
(5) Scambiatore di pipette MultiStar
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX4/DX4
6.1 Scambiatore di pipette A partire dalla SR.706.xx Edizione 06/2012 IT
320
6.1.3.4 Montaggio
Lo scambiatore di pipette è fissato al dispositivo di inserimento del carrello CO.
6

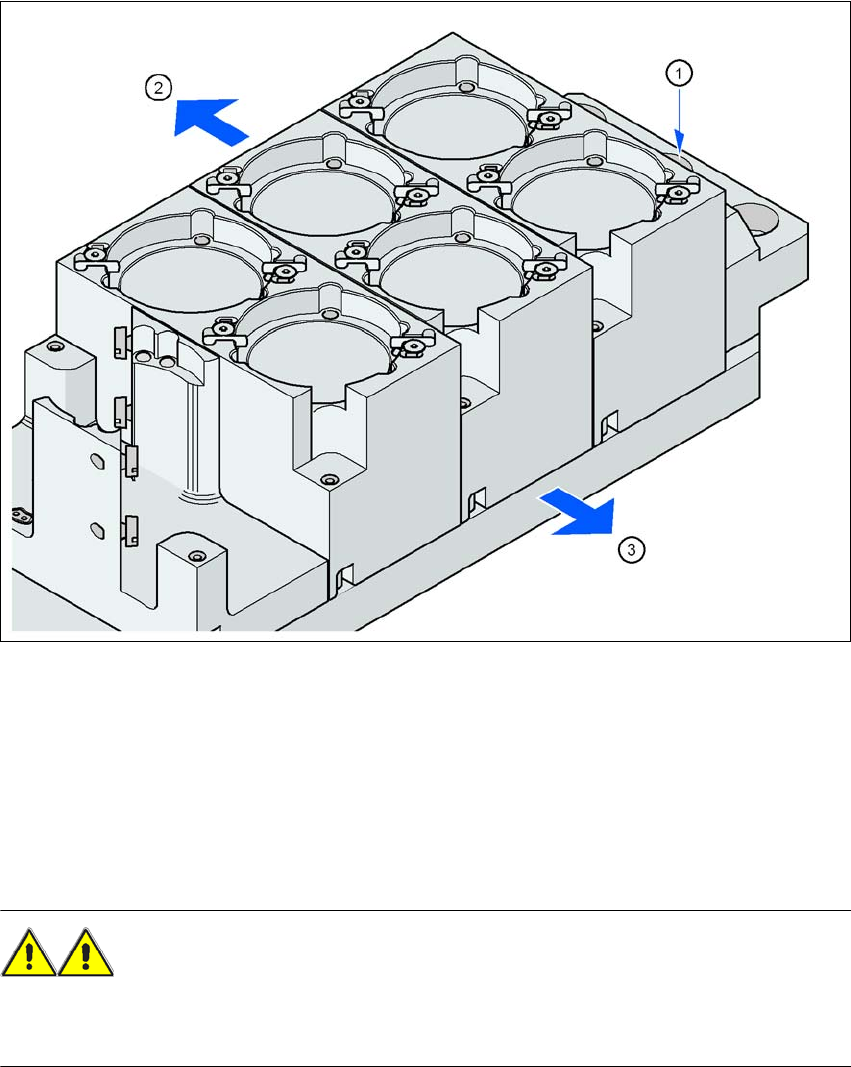

Fig. 6.1 - 15 Posizione di montaggio
(1) Foro di marcatura
(2) Lato dell'operatore
(3) La freccia è rivolta verso la direzione di convogliamento CST
6
Posizionare lo scambiatore di pipette in modo tale che il foro di marcatura (pos. 1) sia a sini-
stra visto dal lato dell'operatore.
AVVERTENZA 6
– Per ciascuna testa di montaggio deve essere montato solo il corrispondente scambiatore di
pipette. Nelle configurazioni miste c'è pericolo di collisione con la testa!
