2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX4/DX4 2.4 Indicazioni di sicurezza per il trasporto della macchina A partire dalla SR.706.xx Edizione 06/2012 IT 54 2.3.3 Classe laser 2 I seguenti moduli sono…
Istruzioni per l'uso SIPLACE SX4/DX4 2 Sicurezza di esercizio
A partire dalla SR.706.xx Edizione 06/2012 IT 2.3 Classificazione laser
53

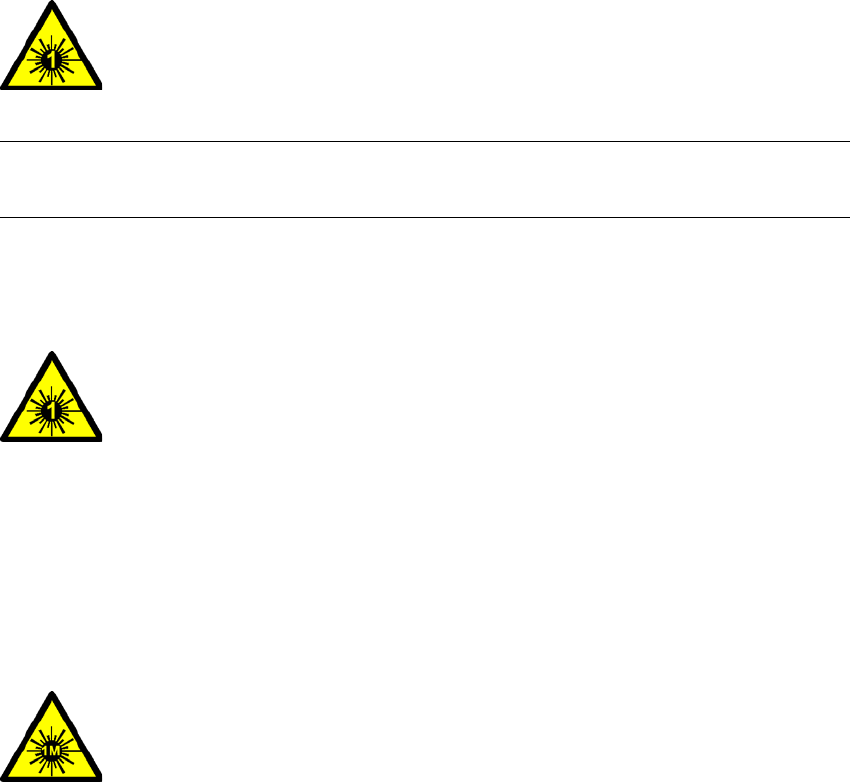

2.3 Classificazione laser
2.3.1 Classe laser 1
2.3.1.1 Classificazione dell'intera macchina
2
NOTA: 2
I moduli della classe laser 1 e 1M non vengono contrassegnati.
2.3.1.2 Classificazione dei sistemi di videocamere
2
2.3.2 Classe laser 1M
Non osservare direttamente con strumenti ottici!
2
2
Tutti i sistemi di videocamere montati e tutta la macchina pronta all'utilizzo ri-
entrano nella classe laser 1.
Le classi laser sono determinate in base alla norma DIN EN 60825-1:2001.
2
I seguenti sistemi di videocamere sono assegnati alla classe laser 1:
– videocamere CO per SIPLACE TwinStar
videocamera CO fissa P&P, tipo 33, 55 x 45, digitale
videocamera CO fissa P&P, tipo 25, 16 x 16, digitale
2
I seguenti sistemi di videocamere sono assegnati alla classe laser 1M:
– videocamera CO C&P, tipo 23, 6 x 6 sulla SpeedStar
– videocamera CO C&P, tipo 41, 6 x 6 sulla SpeedStar
– videocamera CO C&P, tipo 30, 27 x 27 sulla MultiStar
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX4/DX4
2.4 Indicazioni di sicurezza per il trasporto della macchina A partire dalla SR.706.xx Edizione 06/2012 IT
54
2.3.3 Classe laser 2
I seguenti moduli sono assegnati alla classe laser 2:
– lettore di codici a barre per circuiti stampati
– Sensore CO sulla SpeedStar
– Sensore CO sulla MultiStar
(Se è installata l'opzione di coplanarità del modulo laser tutta la macchina è classificata nella
classe laser 2).
2
2.4 Indicazioni di sicurezza per il trasporto della mac-
china
2

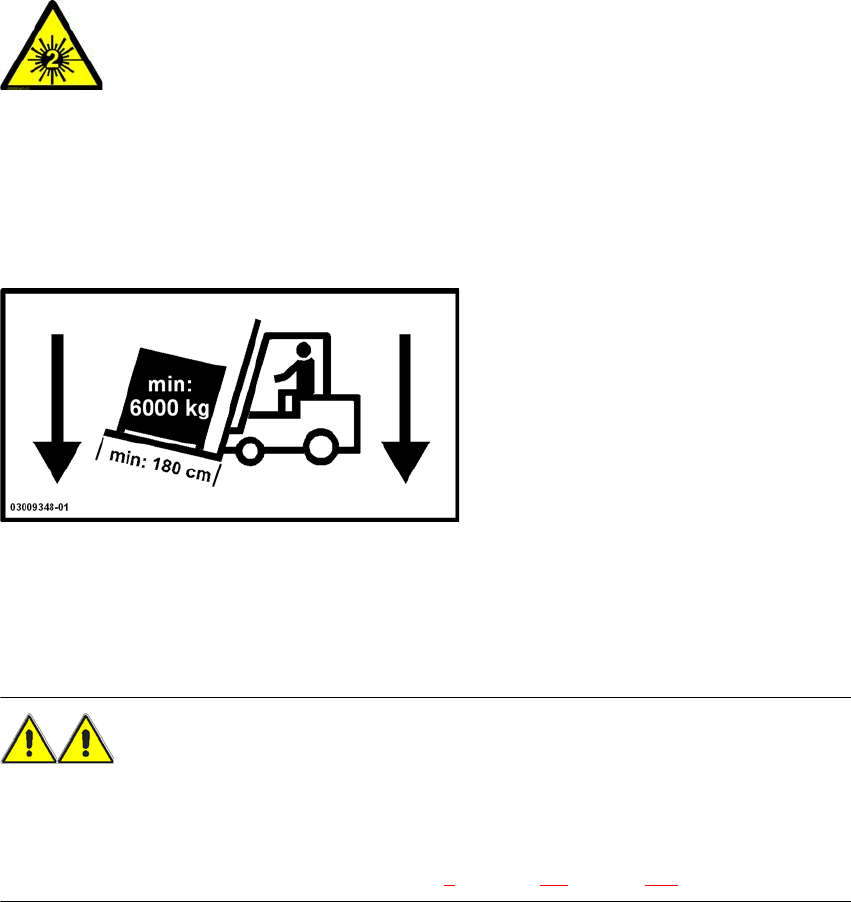

Per il trasporto della macchina utilizzare un elevatore a forche con le seguenti specifiche:
lunghezza forche min. 1800 mm
portata min. 6000 kg
larghezza tra le forche min. 350 mm 2
AVVERTENZA
PERICOLO DI ROVESCIAMENTO 2
Se non ci si attiene alle specifiche richieste per l'elevatore a forche, sussiste il rischio che l'eleva-
tore si rovesci con la macchina.
Il trasporto della macchina è descritto nel capitolo 4, sezione 4.1, pagina 191.
2
Raggi laser
Non guardare il raggio laser!
Istruzioni per l'uso SIPLACE SX4/DX4 2 Sicurezza di esercizio
A partire dalla SR.706.xx Edizione 06/2012 IT 2.5 Indicazioni di sicurezza relative al funzionamento delle macchine SX4/DX4
55
2.5 Indicazioni di sicurezza relative al funzionamento
delle macchine SX4/DX4
2.5.1 Indicazioni di sicurezza per la chiusura delle cappe protettive
Per escludere la possibilità di qualsiasi rischio di lesione durante la chiusura delle cappe protettive
della macchina, il gestore deve raccomandare al personale di operare le cappe seguendo le pre-
senti istruzioni.
ATTENZIONE
PERICOLO DI SCHIACCIAMENTO DELLE MANI
IN CASO DI CHIUSURA NON CONFORME DELLE CAPPE PROTETTIVE 2
2

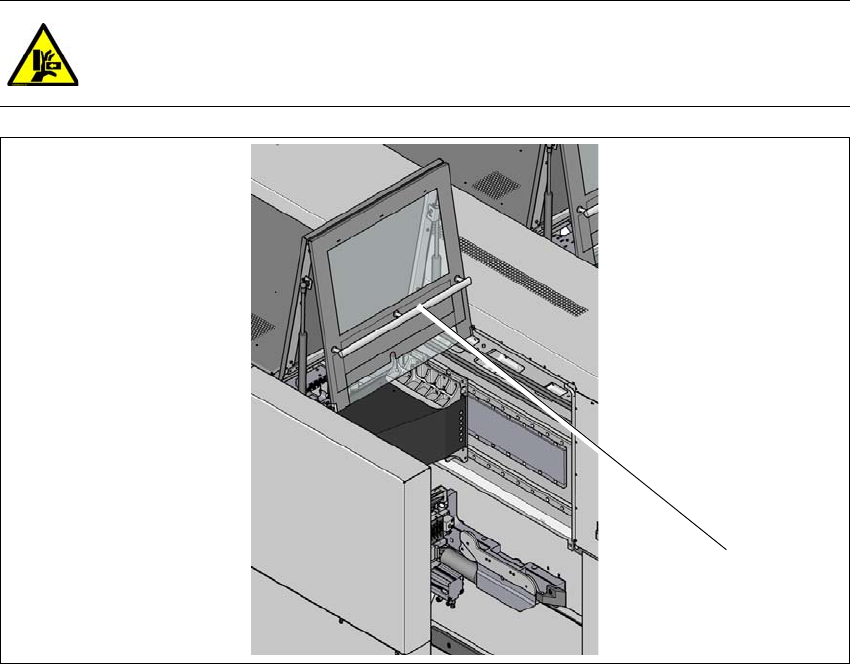

Fig. 2.5 - 1 Indicazioni di sicurezza per la chiusura delle cappe protettive (esempio: SX4)
(1) Maniglia
In generale per aprire e chiudere le cappe protettive si usa la maniglia.
In fase di chiusura delle cappe non inserire le mani nella fessura tra la cappa protettiva e il
rivestimento della macchina.
All'atto della chiusura della cappa protettiva verificare che l'area di rotazione della stessa sia
libera, onde evitare l'eventuale ferimento delle persone.
(1)
