2.7 Dispositivi di sicurezza
2.7.1 Cappe protettive
L'area di traslazione dei portali è riparata da quattro cappe protettive mobili. Le cappe protettive
e i rivestimenti fungono da dispositivi di separazione e protezione impedendo l'accesso all'interno
della macchina.
ATTENZIONE
Non camminare o salire sulle cappe protettive e sui rivestimenti. 2
2

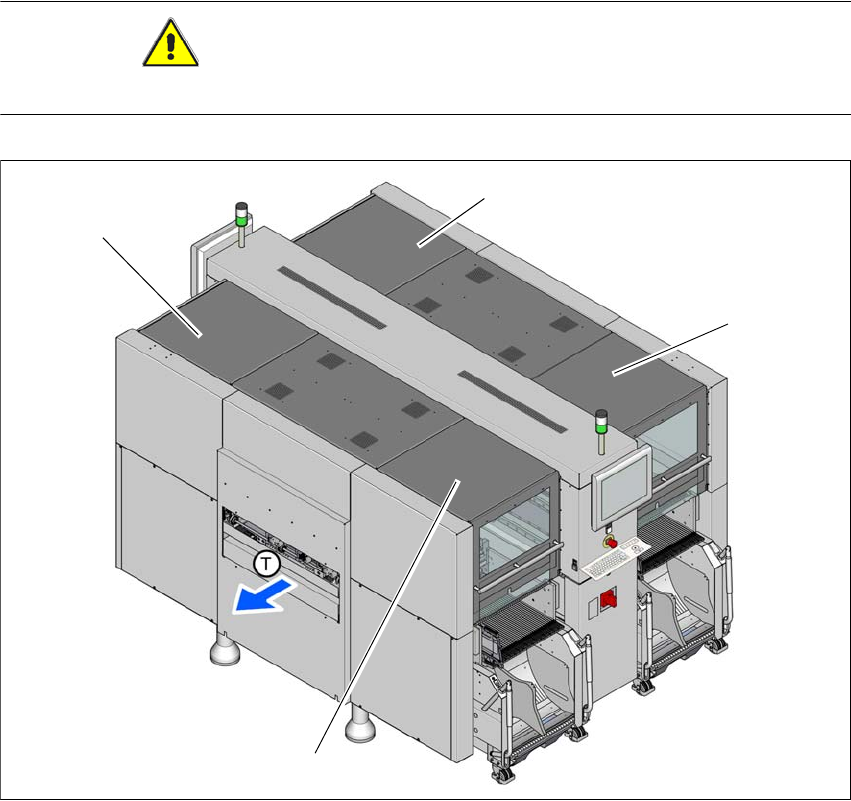

Fig. 2.7 - 1 Cappe protettive (esempio: SX4)
(1) Cappa protettiva posteggio 1
(2) Cappa protettiva posteggio 2
(3) Cappa protettiva posteggio 3
(4) Cappa protettiva posteggio 4
(4)
(1)
(3)
(2)
Istruzioni per l'uso SIPLACE SX4/DX4 2 Sicurezza di esercizio
A partire dalla SR.706.xx Edizione 06/2012 IT 2.7 Dispositivi di sicurezza
65
Funzionamento 2
Se si apre una delle cappe protettive verso l'alto si interrompe immediatamente l'alimentazione di
corrente agli assi del portale, che quindi si fermano. Sullo schermo viene visualizzato il messaggio
"Chiudere il rivestimento".
Chiudere le cappe protettive e premere il tasto di avvio (pos. 1 nella fig. 2.7 - 2) per continuare
il montaggio.
2

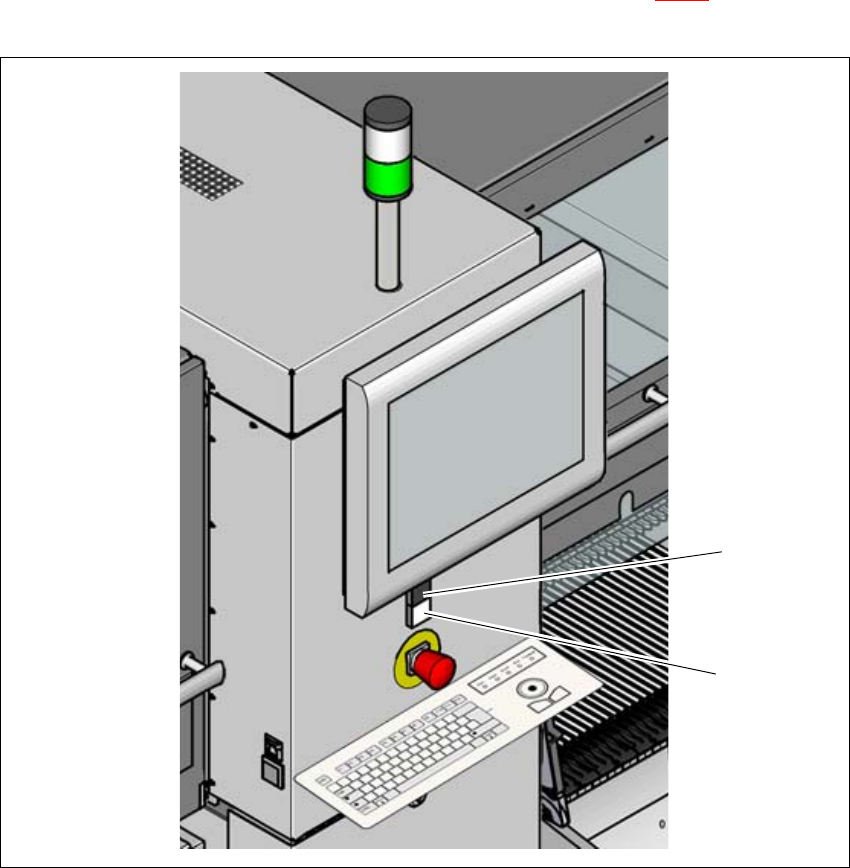

Fig. 2.7 - 2 Posizione dei tasti di avvio (verdi) sulla macchina (esempio: SX4)
(1) Tasto di arresto (nero) sulla macchina
(2) Tasto di avvio (verde) sulla macchina
(2)
(1)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX4/DX4
2.7 Dispositivi di sicurezza A partire dalla SR.706.xx Edizione 06/2012 IT
66
2.7.2 Interruttori e tasti della macchina
2.7.2.1 Posizione di interruttori e tasti nella macchina
2

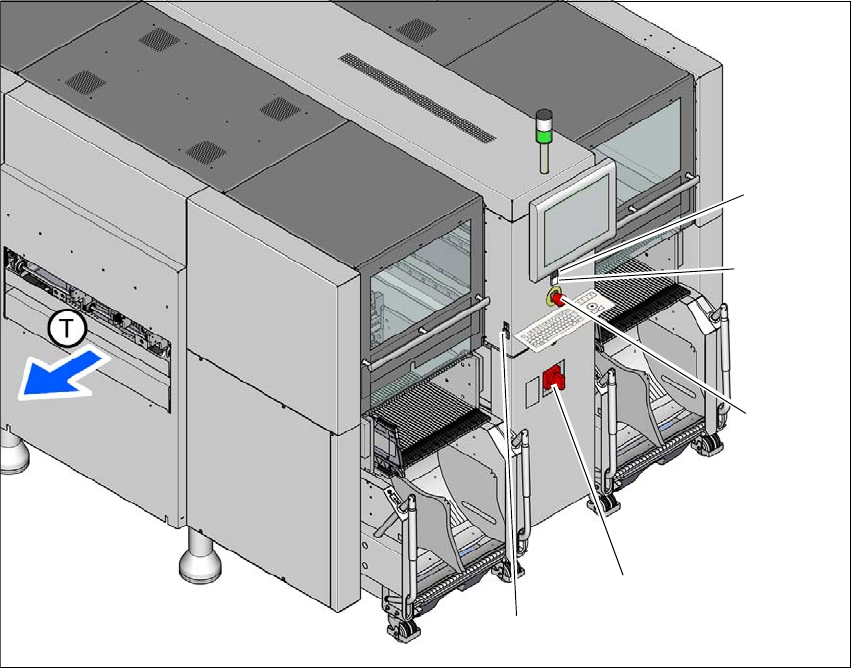

Fig. 2.7 - 3 Posizione di interruttori e tasti - panoramica sul lato di uscita del CST (esempio: SX4)
(1) Tasto di arresto (nero)
(2) Tasto di avvio (verde)
(3) Pulsante di ARRESTO DI EMERGENZA
(4) Interruttore principale
(5) Tasto per l'aggancio e lo sgancio del carrello CO nel rispettivo posteggio
(T) Direzione di convogliamento CST
(2)
(1)
(3)
(4)
(5)
