2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX4/DX4 2.7 Dispositivi di sicurezza A parti re dalla SR.706.xx Edizione 06/2012 IT 68 2.7.2.2 Posizione degli interruttori di protezione nella macchina 2 Fig. 2…
Istruzioni per l'uso SIPLACE SX4/DX4 2 Sicurezza di esercizio
A partire dalla SR.706.xx Edizione 06/2012 IT 2.7 Dispositivi di sicurezza
67
2

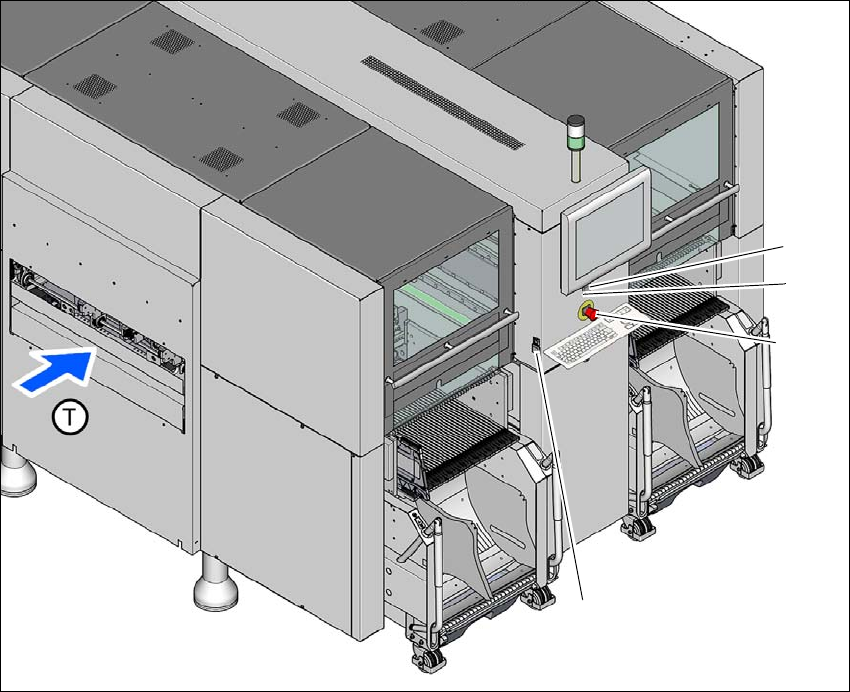

Fig. 2.7 - 4 Posizione di interruttori e tasti - panoramica sul lato di ingresso del CST (esempio: SX4)
(1) Tasto di arresto (nero)
(2) Tasto di avvio (verde)
(3) Pulsante di ARRESTO DI EMERGENZA
(4) Tasto per l'aggancio e lo sgancio del carrello CO nel rispettivo posteggio
(T) Direzione di convogliamento CST
(3)
(1)
(4)
(2)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX4/DX4
2.7 Dispositivi di sicurezza A partire dalla SR.706.xx Edizione 06/2012 IT
68
2.7.2.2 Posizione degli interruttori di protezione nella macchina
2

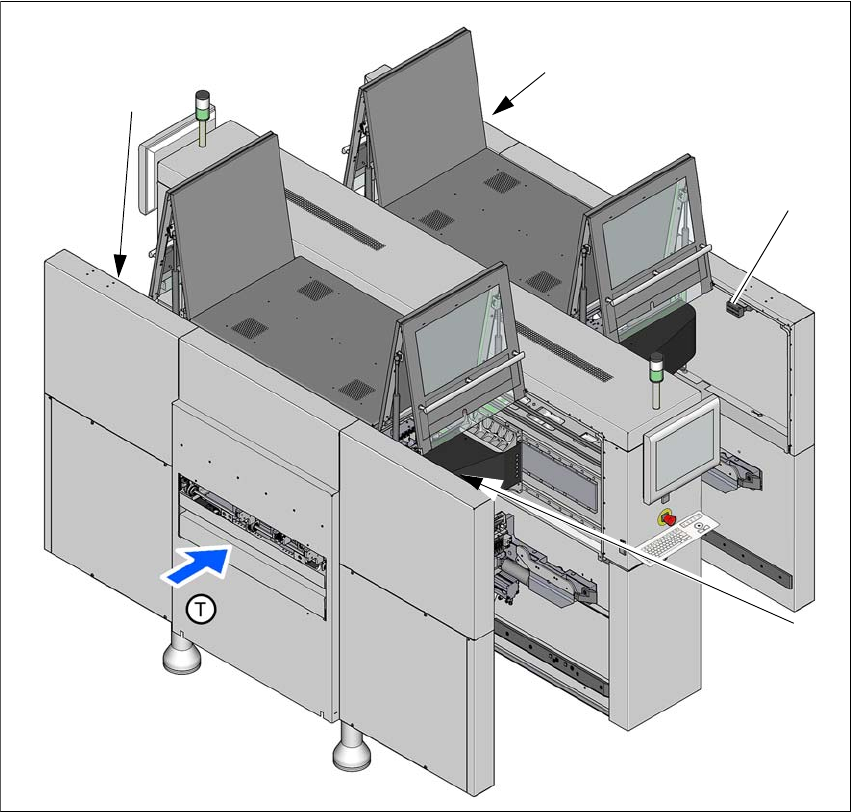

Fig. 2.7 - 5 Posizione degli interruttori di protezione nella macchina (esempio: SX4)
(1) Interruttore delle cappe protettive, posteggio 1
(2) Interruttore delle cappe protettive, posteggio 2
(3) Interruttore delle cappe protettive, posteggio 3
(4) Interruttore delle cappe protettive, posteggio 4
(T) Direzione di convogliamento CST
(2)
(3)
(1)
(4)
Istruzioni per l'uso SIPLACE SX4/DX4 2 Sicurezza di esercizio
A partire dalla SR.706.xx Edizione 06/2012 IT 2.7 Dispositivi di sicurezza
69
2.7.2.3 Descrizione del funzionamento
Interruttore principale in posizione OFF (vedi pos. 1 nella fig.
2.7 - 3, pagina 66) 2
L'interruttore principale disconnette dalla rete le tre fasi L1, L2 ed L3.
AVVERTENZA
Nonostante l'interruttore principale sia spento, i seguenti componenti continuano a condurre ten-
sioni mortali:
– Morsetti dei cavi L1, L2 e L3 dell'interruttore principale Q1.
– Presa di corrente di servizio X102 con interruttore automatico F1 inserito.
– I conduttori singoli che conducono corrente anche quando l'interruttore principale è spento
sono di colore marrone.
L'errata manipolazione di queste parti può quindi avere come conseguenza la morte o ferite
gravissime o notevoli danni materiali.
Rispettare le vigenti norme antinfortunistiche e le norme DIN, in particolare la EN 60204,
parte 1 o la IEC 60204, parte 1) e le disposizioni in vigore nel paese di installazione.
Solo personale qualificato e formato può aprire gli sportelli di protezione dell'alimentazione
della corrente.
Interruttore principale in posizione ON 2
Dopo l'accensione dell'interruttore principale viene attivata l'alimentazione di rete ai limitatori della
corrente d'inserzione (A2) e viene azionato il convertitore CA/CC a 24 V. Sul modulo di sicurezza
(K6) si accende il LED "Power". Il computer del sistema di controllo si avvia e sono disponibili tutte
le tensioni di alimentazione, ad eccezione delle tensioni dei circuiti intermedi per gli assi del por-
tale (260 V CC) e gli assi della stella (150 V CC).
Tasto di arresto nero (pos. 2 e 7 nella fig. 2.7 - 3, pagina 66 e pos. 3 e 5 nella fig. 2.7 - 4, pagina 67)2
Con questi tasti si ferma la macchina.
Tasto di avvio verde (pos. 3 e 6 nella fig. 2.7 - 3, pagina 66 e pos. 2 e 4 nella fig. 2.7 - 4, pagina 67)2
Dopo l'accensione dell'interruttore principale il sistema invita a premere il tasto di avvio per avviare
la macchina ed eseguire le commesse di montaggio. Lo stesso invito compare dopo avere aperto
le cappe protettive o premuto il pulsante di ARRESTO DI EMERGENZA.
Contatore componenti 2
Il numero dei componenti montati (contatore componenti) può essere letto tramite il software della
stazione. Per maggiori informazioni consultare la Guida on-line.
