2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX4/DX4
2.7 Dispositivi di sicurezza A partire dalla SR.706.xx Edizione 06/2012 IT
76
2

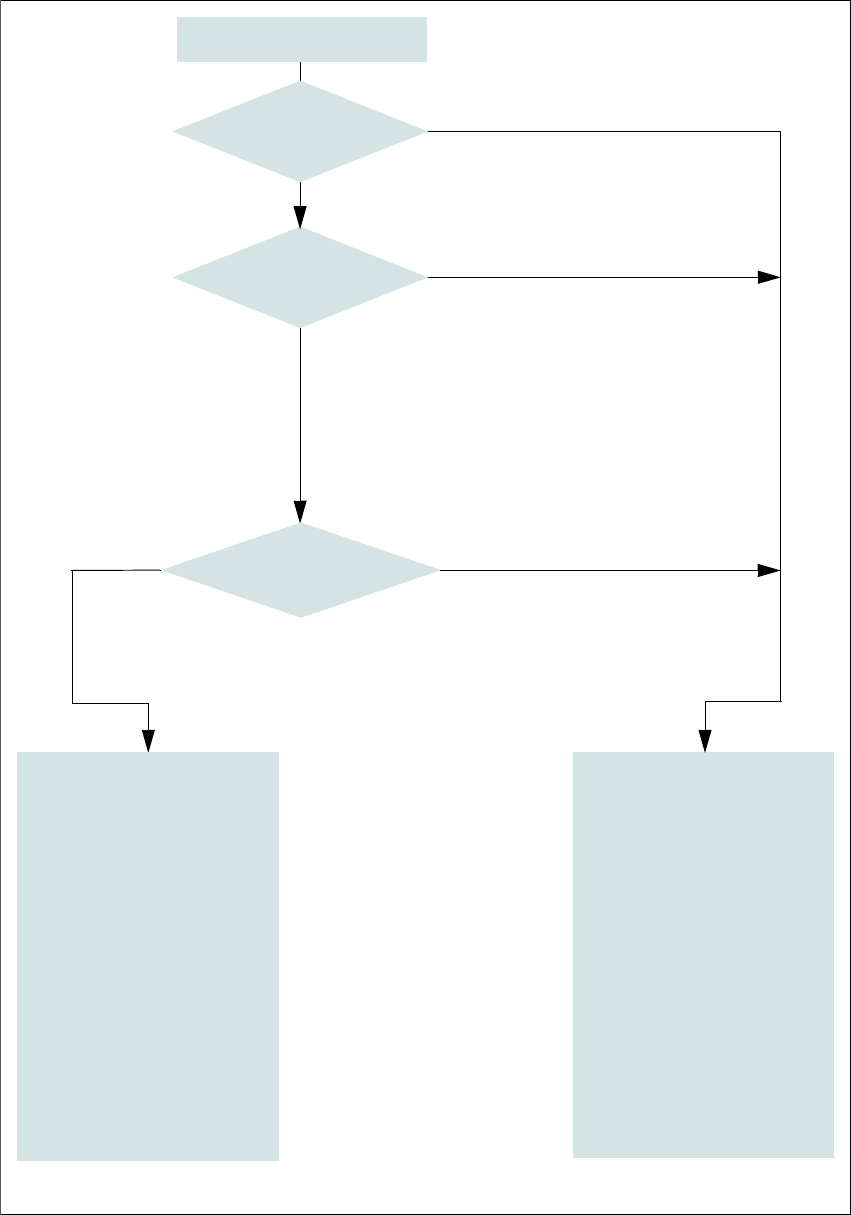

Fig. 2.7 - 9 Circuiti di ARRESTO DI EMERGENZA SIPLACE DX4
Tasto di avvio premuto.
No
No
Sì
No Sì
2
Attivo
SSK
a
No
Tensione
Asse Y 0 V
Asse X 0 V
Asse stella 0 V
Asse DP 42 V CC
Asse Z (C&P 42 V CC
Attivo
Convogliatore CST No
Tavola di sollevamento No
Bloccaggio CST No
Regolazione larghezza No
Disp.taglio cing.vuota No
a) Modulo di sicurezza (SSK) K3
Sì
Aria compressa
min. 0,5 MPa
(5,0 bar)?
Tasto ARRESTO EMERG.
premuto?
- Cappa protettiva aperta?
2
Attiva
SSK
a
Sì
Tensione
Asse Y 260 V CC
Asse X 260 V CC
Asse stella 150 V CC
Asse DP 42 V CC
Asse Z(C&P)
Attivo
Convogliatore CST Sì
Sì
Bloccaggio CST Sì
Regolazione larghezza Sì
Disp.taglio cing.vuota Sì
Istruzioni per l'uso SIPLACE SX4/DX4 2 Sicurezza di esercizio
A partire dalla SR.706.xx Edizione 06/2012 IT 2.7 Dispositivi di sicurezza
77
2.7.5 Riparo per impedire l'accesso con le mani
2.7.5.1 Riparo per impedire l'accesso con le mani nei posteggi
AVVERTENZA 2
La sicurezza di esercizio dei carrelli CO della SIPLACE SX4 o dei tavoli DX/tavoli intercambiabili
DX della SIPLACE DX4 è garantita se almeno ogni due posteggi liberi uno è occupato con un
modulo di alimentazione o un riparo per impedire l'accesso con le mani (Dummy-Feeder).Nei
posteggi 2 e 4 il riparo per impedire l'accesso con le mani deve essere inserito con una mira.
Anche quando si allestisce un supporto per vassoi, un posteggio libero ogni due deve essere
munito di un riparo per impedire l'accesso con le mani. In altre parole, tra due moduli di alimenta-
zione vicini o tra un modulo di alimentazione e un supporto per vassoi deve rimanere libero al
massimo un posteggio.

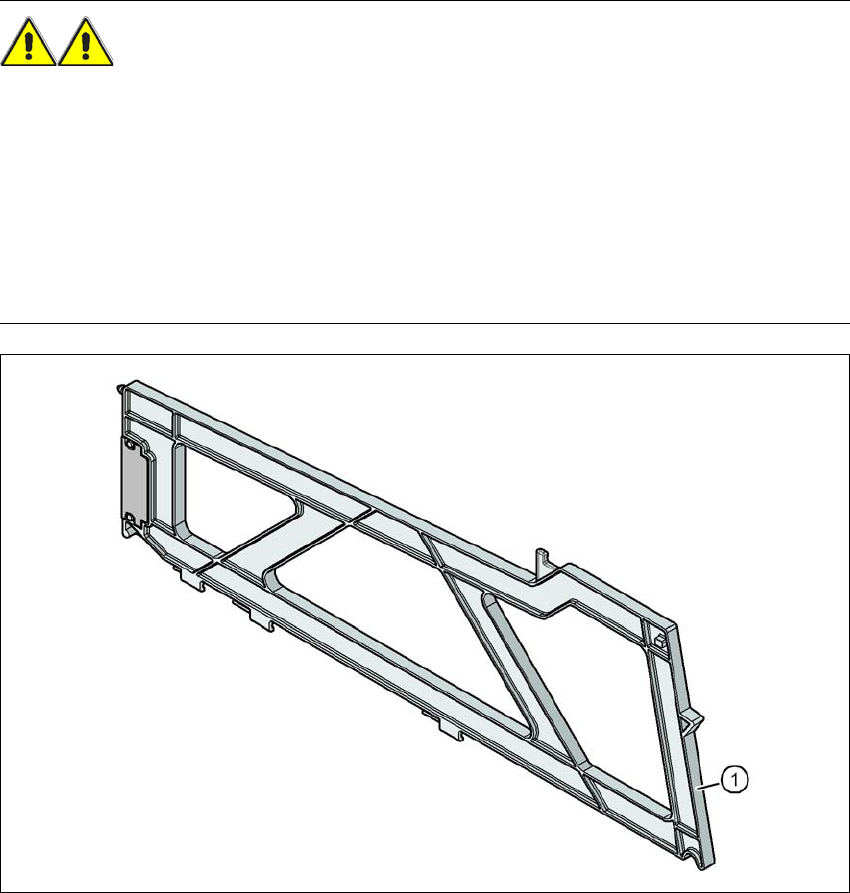

Fig. 2.7 - 10 Riparo per impedire l'accesso con le mani nei posteggi del carrello CO oppure ai tavoli DX/ai tavoli inter-
cambiabili DX
2
(1) Dummy Feeder SIPLACE X, articolo n. 00141226-xx
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX4/DX4
2.8 Tensioni residue e tempi di scarica nella macchina A partire dalla SR.706.xx Edizione 06/2012 IT
78
2.8 Tensioni residue e tempi di scarica nella macchina
Se si premere l'interruttore di arresto d'emergenza o se si spegne la macchina, le tensioni dei cir-
cuiti intermedi a 260 V CC per gli assi del portale o a 150 V CC per gli assi della stella vengono
ridotte a tensioni residue non pericolose in brevissimo tempo.
AVVERTENZA 2
La macchina è alimentata con una tensione di rete di 3 x 200 V CA, 3 x 208 V CA, 3 x 220 V CA,
3 x 230 V CA, 3x380V CA, 3x400V CA o 3x415V CA ± 5%, 50/60Hz. Parti di questo
impianto sono conduttrici di tensioni pericolose per la vita delle persone anche quando l'interrut-
tore principale è spento. L'utilizzo non corretto della macchina può quindi avere come conse-
guenza la morte o ferite gravissime o notevoli danni materiali.
Rispettare le vigenti norme antinfortunistiche e le norme DIN, in particolare la EN 60204,
parte 1 o la IEC 60204, parte 1) e le disposizioni in vigore nel paese di installazione.
Soltanto personale qualificato e appositamente addestrato può aprire i rivestimenti dell'unità
di alimentazione.
2

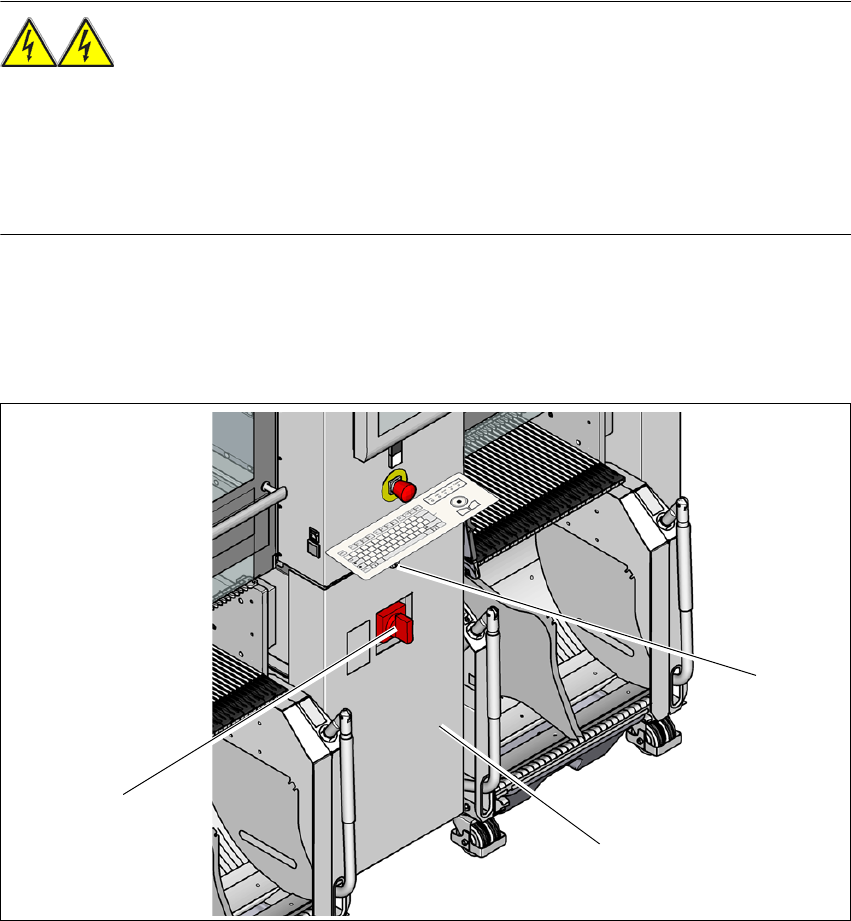

Fig. 2.8 - 1 Unità di alimentazione (esempio: SX4)
(1) Interruttore principale
(2) Unità di alimentazione dietro il rivestimento
(3) Lucchetto con catenaccio nel rivestimento
(3)
(1)
(2)
