2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX4/DX4 2.8 Tensioni residue e tempi di scarica nella ma cchina A partire dalla SR.706.xx Edizione 06/2012 IT 80 2.8.1 T ensioni residue e te mpi di scarica dopo…
Istruzioni per l'uso SIPLACE SX4/DX4 2 Sicurezza di esercizio
A partire dalla SR.706.xx Edizione 06/2012 IT 2.8 Tensioni residue e tempi di scarica nella macchina
79

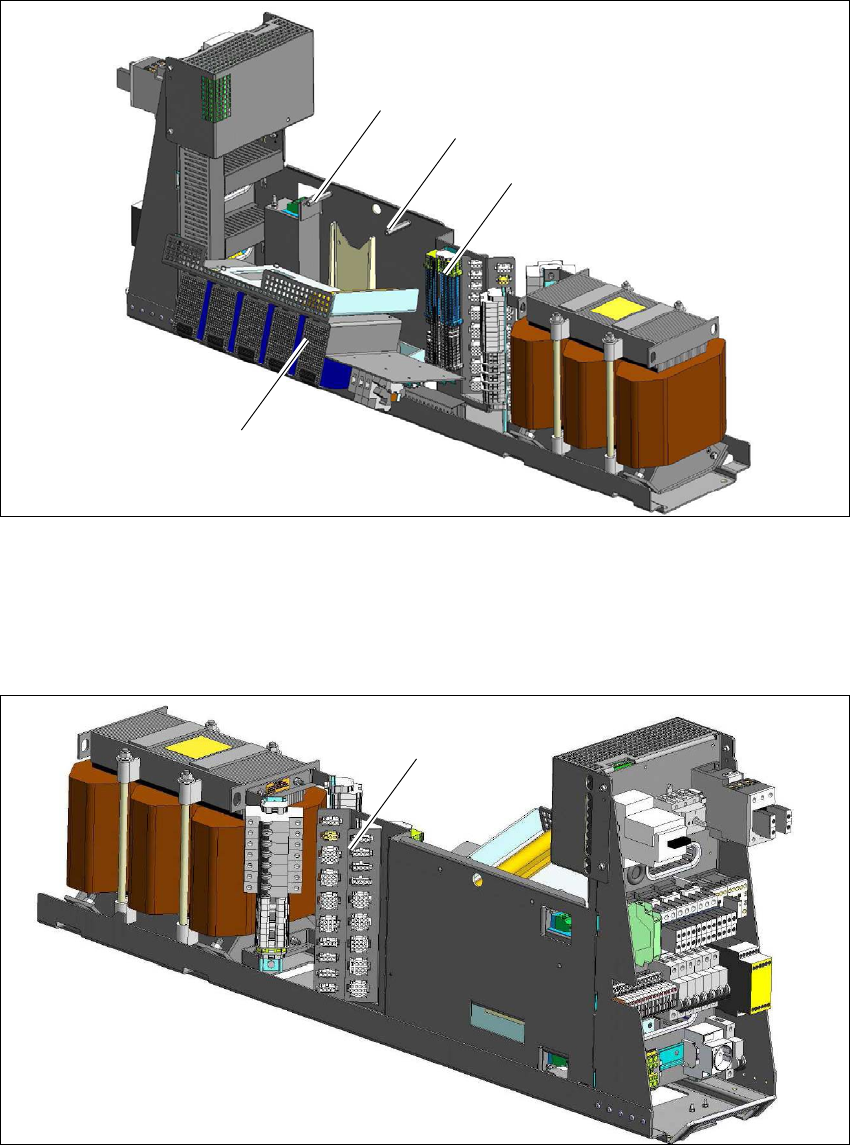

Fig. 2.8 - 2 Punto di misurazione X200 nell'unità di alimentazione
(1) Morsettiera di distribuzione
Per raggiungere la morsettiera X200 è necessario allentare entrambe le viti di fissaggio (2) dello
sportello di servizio (3) e ruotarlo verso il basso.
2
Fig. 2.8 - 3 Interfaccia-fascio di cablaggio dell'unità di alimentazione
(1) Interfaccia-fascio di cablaggio
(1)
(2)
(2)
(3)
(1)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX4/DX4
2.8 Tensioni residue e tempi di scarica nella macchina A partire dalla SR.706.xx Edizione 06/2012 IT
80
2.8.1 Tensioni residue e tempi di scarica dopo lo spegnimento dell'interruttore
principale
2
2.8.2 Tensioni residue e tempi di scarica dopo l'attivazione del pulsante di ARRE-
STO DI EMERGENZA
2
Punto di misurazione sulla
morsettiera di distribuzione
X200
Tensione in
funzionamento
normale
Tensione residua
interruttore principale
OFF o interruzione
energia elettrica
Tempi di
scarica
X200 - 1.a 260 V CC < 10 V CC < 2s
X200 - 4.a 150 V CC < 10 V CC < 2s
X200 - 17.a
42 V CC (perma-
nente) < 10 V CC < 2s
X200 - 17.a
42 V CC (commu-
tata) < 10 V CC < 2s
X200-13.a 24 V CC < 10 V CC < 2s
Interfaccia-fascio di
cablaggio
Tensione ad
esercizio
normale
Tensione residua
interruttore principale
OFF o interruzione
energia elettrica
Tempi di
scarica
X21 - 1 260 V CC < 10 V CC < 2s
X31 - 1 150 V CC < 10 V CC < 2s
A8 ( collegamento positivo)
42 V CC (perma-
nente) < 10 V CC < 2s
X18 - 7
42 V CC (commu-
tata) < 10 V CC < 2s
X17 - 1 24 V CC < 10 V CC < 2s
Punto di misurazione sulla
morsettiera di distribuzione
X200
Tensione in
funzionamento
normale
Tensione residua
all'ARRESTO DI
EMERGENZA
Tempi di
scarica
X200 - 4.a 150 V CC < 10 V CC < 2s
X200-13.a 24 V CC < 10 V CC < 2s
Istruzioni per l'uso SIPLACE SX4/DX4 2 Sicurezza di esercizio
A partire dalla SR.706.xx Edizione 06/2012 IT 2.8 Tensioni residue e tempi di scarica nella macchina
81
2
ATTENZIONE 2
Per evitare la perdita di dati, tranne nei casi d'emergenza, spegnere la macchina solo in base ai
seguenti criteri:
– al termine del trasferimento dei dati macchina, di allestimento e di impaginazione.
– al termine della lavorazione dei CST
– al termine della fase di avvio.
Interfaccia-fascio di
cablaggio macchina
Tensione ad
esercizio
normale
Tensione residua
interruttore principale
OFF o interruzione
energia elettrica
Tempi di
scarica
X21 - 1 260 V CC < 10 V CC < 2s
X31 - 1 150 V CC < 10 V CC < 2s
A8 ( collegamento positivo)
42 V CC (perma-
nente) < 10 V CC < 2s
X18 - 7
42 V CC (commu-
tata) < 10 V CC < 2s
X17 - 1 24 V CC < 10 V CC < 2s
