2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX4/DX4 2.10 Stato energetico della macchina dopo lo spegnimento dell'interr uttore principale A partire dalla SR.706.xx Edizione 06/2012 IT 84 2.10 St ato …
Istruzioni per l'uso SIPLACE SX4/DX4 2 Sicurezza di esercizio
A partire dalla SR.706.xx Edizione 06/2012 IT 2.9 Blocco dell'alimentazione dell'aria compressa e riduzione della pressione
83
2

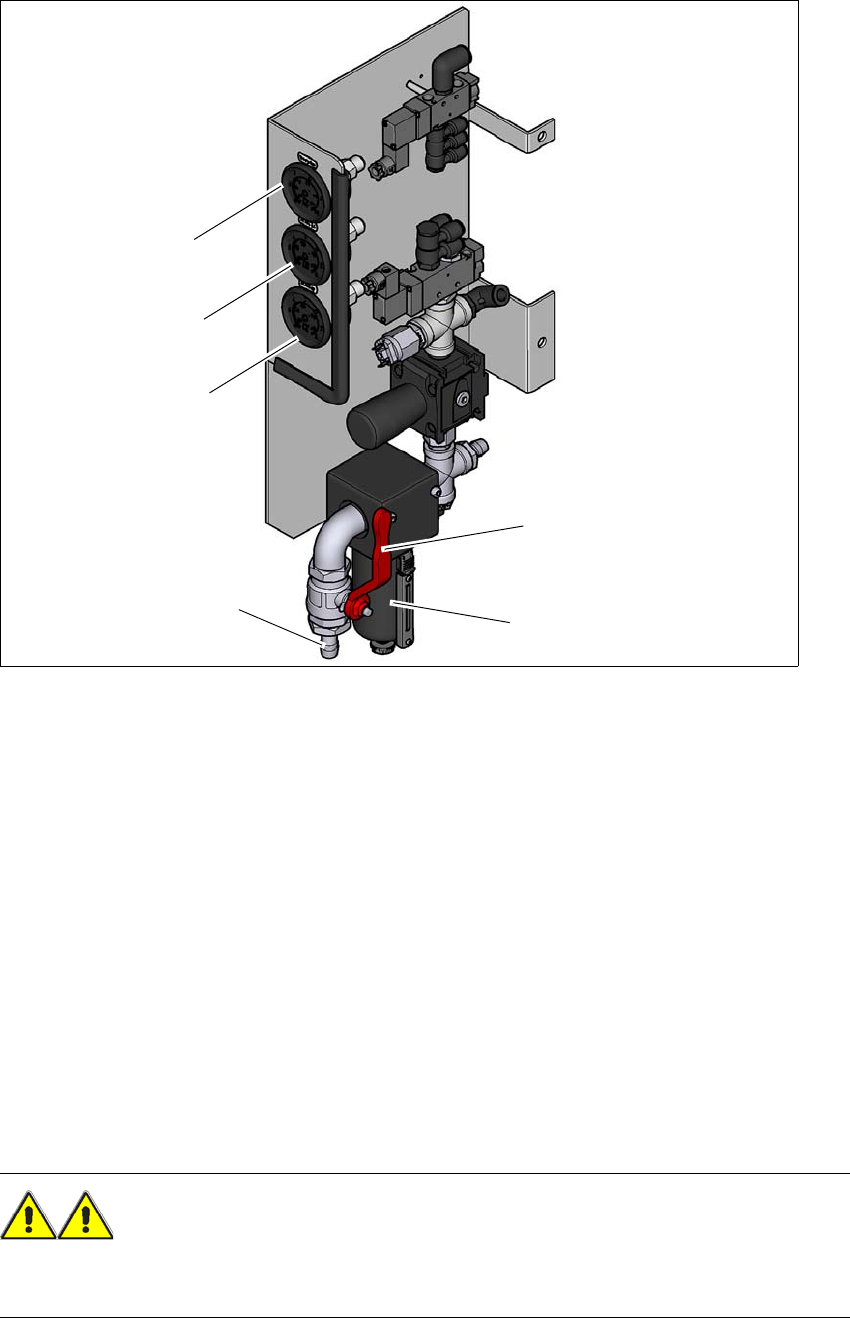

Fig. 2.9 - 1 Unità dell'aria compressa nella macchina
Legenda della figura 2.9 - 1
(1) Manometro della pressione di ingresso
Pressione nominale: 0,5 - 1,0 MPa, 5 - 10 bar (campo di visualizzazione: 0 - 1,0 MPa, 0 - 10
bar)
(2) Manometro della pressione di alimentazione dei portali da 1 a 4
Pressione nominale: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (campo di visualizzazione 0 - 0,6 MPa,
0 - 6 bar)
(3) Manometro della pressione di alimentazione dei componenti della macchina
Pressione nominale: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (campo di visualizzazione 0 - 0,6 MPa, 0
- 6 bar)
(4) Rubinetto di chiusura in posizione "APERTO"
(5) Filtro dell'aria compressa
(6) Attacco aria compressa
AVVERTENZA
Non staccare mai le condutture dell'aria compressa che si trovano sotto pressione. Rischio di fe-
rimento! 2
(6)
(1)
(2)
(3)
(5)
(4)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX4/DX4
2.10 Stato energetico della macchina dopo lo spegnimento dell'interruttore principale A partire dalla SR.706.xx Edizione 06/2012 IT
84
2.10 Stato energetico della macchina dopo lo spegnimento
dell'interruttore principale
2

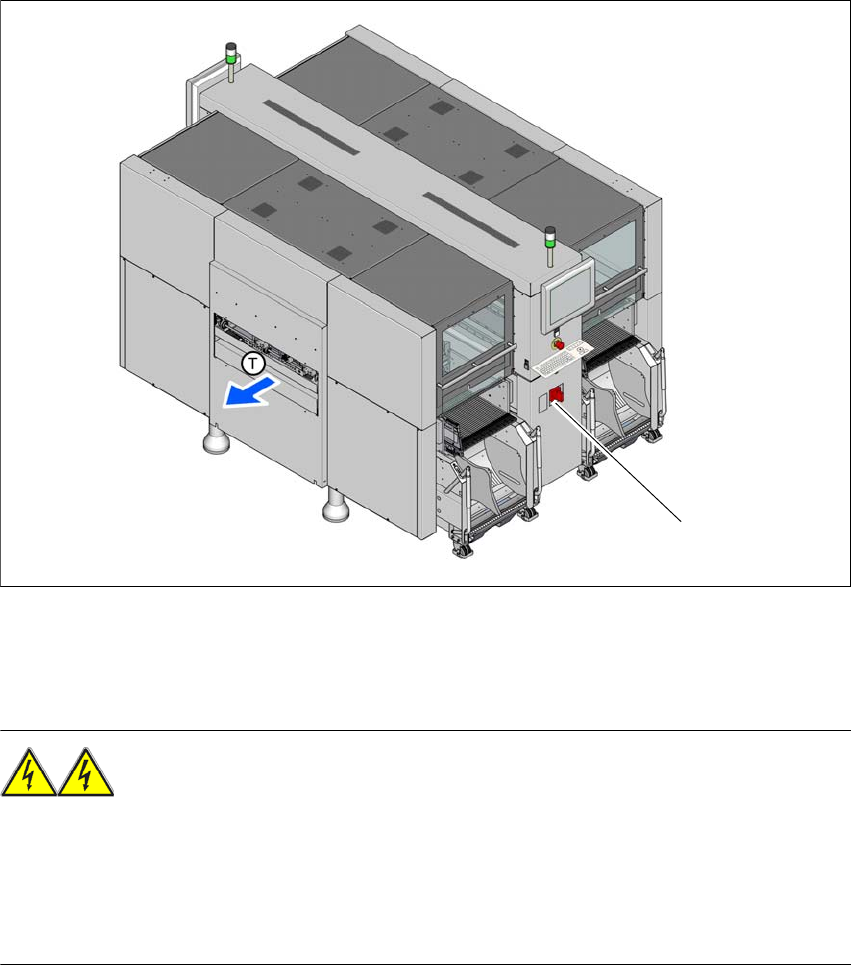

Fig. 2.10 - 1 Posizione delle unità di alimentazione di corrente sulle macchine (esempio: SX4)
2
AVVERTENZA
La macchina è alimentata con una tensione di rete di 3 x 200 V CA, 3 x 208 V CA, 3 x 220 V CA,
3 x 230 V CA, 3x380V CA, 3x400V CA o 3x415V CA ± 5%, 50/60Hz. Parti di questo im-
pianto sono conduttrici di tensioni pericolose per la vita delle persone anche quando l'interruttore
principale è spento. L'utilizzo non corretto della macchina può quindi avere come conseguenza la
morte o ferite gravissime o notevoli danni materiali. 2
Rispettare le vigenti norme antinfortunistiche e le norme DIN, in particolare la EN 60204,
parte 1 o la IEC 60204, parte 1, e le disposizioni in vigore nel paese di installazione della mac-
china.
Solo personale qualificato o addestrato ha il permesso di aprire il rivestimento sull'unità di ali-
mentazione.
(1) Interruttore principale
(1)
Istruzioni per l'uso SIPLACE SX4/DX4 2 Sicurezza di esercizio
A partire dalla SR.706.xx Edizione 06/2012 IT 2.10 Stato energetico della macchina dopo lo spegnimento dell'interruttore principale
85
2.10.1 Interruttore principale spento - macchina collegata alla rete
AVVERTENZA
Nonostante l'interruttore principale spento, i seguenti componenti continuano a condurre tensioni
mortali:
– Morsetti di rete nell'unità trasformatore L1, L2 e L3 dell'interruttore principale
– Presa di corrente di servizio X102 con interruttore automatico F1 inserito.
– I conduttori singoli che conducono corrente anche quando l'interruttore principale è spento
sono di colore marrone.
2

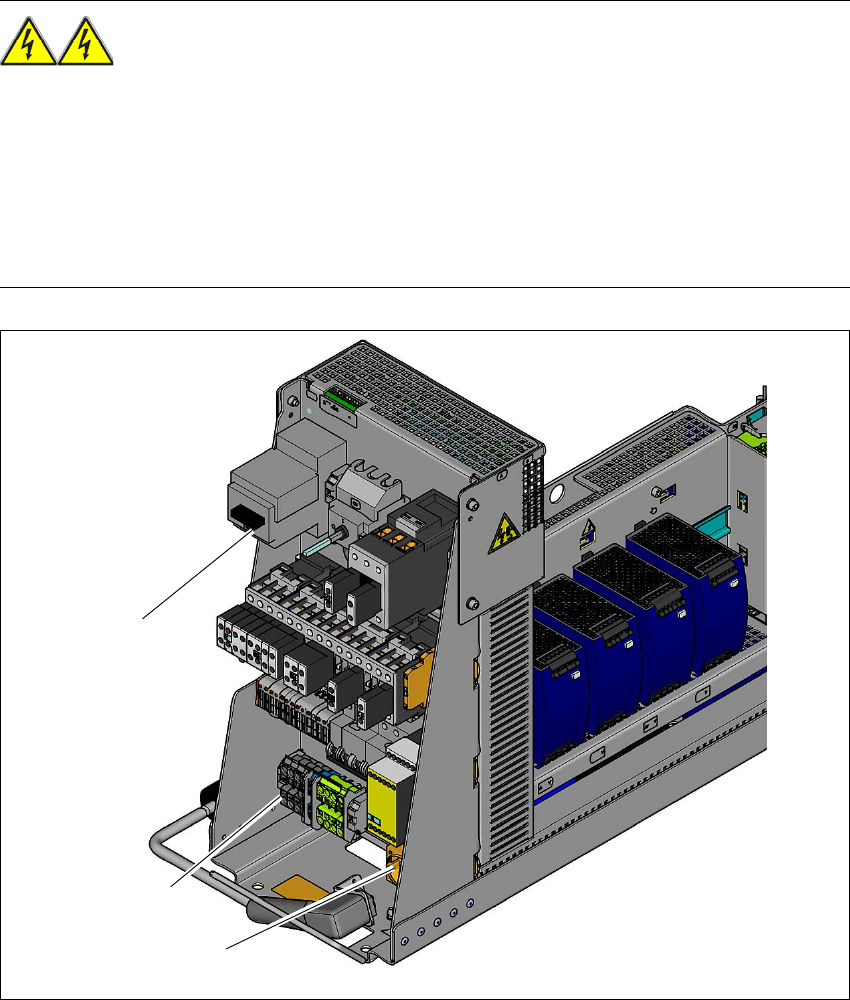

Fig. 2.10 - 2 Unità di alimentazione, lato frontale
(1) Presa di corrente di servizio (X102)
(2) Morsetti di allacciamento alla rete
(3) Interruttore principale (Q1)
(3)
(1)
(2)
