2.10.2 Interruttore principale spento - macchina disconnessa dalla rete
La macchina è senza energia elettrica, tranne tracce minime di tensioni residue nell'unità di ali-
mentazione.
Modulo Tensione
Area morsetti X99
Morsetti L1, L2, L3
3 x 200 V CA
3 x 208 V CA
3 x 220 V CA
3 x 230 V CA
3 x 380 V CA
3 x 400 V CA
3 x 415 V CA
Presa di corrente di servizio X102
115 V CA
120 V CA
130 V CA
156 V CA
220 V CA
230 V CA
240 V CA
Interruttore automatico F1
115 V CA
120 V CA
130 V CA
220 V CA
230 V CA
240 V CA
Interruttore principale Q1
Morsetti L1, L2, L3
3 x 200 V CA
3 x 208 V CA
3 x 230 V CA
3 x 380 V CA
3 x 400 V CA
3 x 415 V CA
Interruttore principale Q1
Morsetti sull'unità trasformatore T1, T2, T3 0 V CA
Unità di alimentazione
(vedi Tensioni residue e tempi di scarica dopo lo spegnimento dell'interruttore principale
, pagina
80
)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX4/DX4
2.11 Blocco della macchina e affissione dei cartelli di avviso A partire dalla SR.706.xx Edizione 06/2012 IT
88
2.10.3 Stato dell'aria compressa dopo lo spegnimento dell'interruttore principale
Al disinserimento dell'interruttore principale (pos. 1 della fig. 2.10 - 1, pagina 84) o in caso di in-
terruzione dell'alimentazione di rete alla macchina, la valvola principale comandata elettricamente
chiude l'unità dell'aria compressa (pos. 1 della fig. 2.9 - 1
, pagina 83). In 5 s la pressione scende
a 0 MPa (0 bar).
2.11 Blocco della macchina e affissione dei cartelli di
avviso
2.11.1 Compito e scopo
Prima di eseguire qualsiasi tipo di intervento di manutenzione o di assistenza, assicurarsi che la
macchina non possa riaccendersi e posizionare i relativi cartelli di avviso. Attenendosi rigorosa-
mente alla procedura descritta di seguito si escluderà il pericolo di ferimento dei dipendenti.
NOTA Questo procedimento contiene i requisiti minimi relativi alla procedura di blocco e all'affis-
sione dei cartelli di avviso sulla macchina durante le operazioni di manutenzione e di assistenza.
Altri provvedimenti di sicurezza necessari per concludere in modo sicuro tutte le operazioni po-
tranno essere specificate dalla sicurezza sul lavoro, dall'incaricato alla sicurezza, dal comitato di
sicurezza e dal reparto salute. 2
2.11.2 Descrizione
Attenersi sempre alla procedura descritta qui di seguito se si desidera disattivare, regolare o sca-
ricare l'energia della macchina.
Informare tutti i dipendenti interessati.
Spegnere la macchina e tutti gli apparecchi accessori. Per compiere questa operazione, ese-
guire le normali procedure di spegnimento:
– Premere il tasto di ARRESTO.
– Spegnere il computer del sistema di controllo.
– Spegnere la macchina con l'interruttore principale.
Staccare la macchina da tutte le fonti d'energia:
– Interrompere l'alimentazione dell'aria compressa.
– Interrompere l'alimentazione di rete.
Bloccare gli impianti.
– Applicare un lucchetto ovunque sia possibile (ad es.all'interruttore salvamotore).
Istruzioni per l'uso SIPLACE SX4/DX4 2 Sicurezza di esercizio
A partire dalla SR.706.xx Edizione 06/2012 IT 2.11 Blocco della macchina e affissione dei cartelli di avviso
89
2

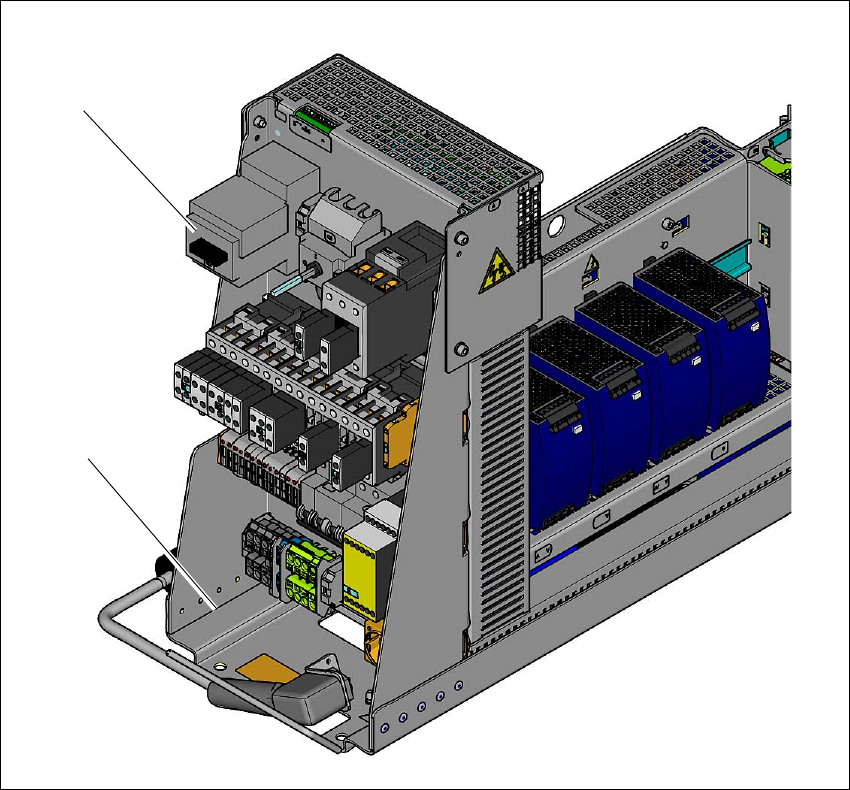

Fig. 2.11 - 1 Posizione dell'interruttore salvamotore
2
(1) Alimentazione di corrente
(2) Interruttore salvamotore
(2)
(1)
