1．据付

1-1

1 据付

1．据付

マウンタの据付

設置条件

マウンタは、下記の条件を満たす場所に設置してください。

移動、接続の作業は電源を切った状態で行ってください。通電状態での作業は感電

の恐れがあります。

■周囲温度：精度保証 23±2℃

機能保証 +5～+40℃

（24 時間を超える平均気温が 35℃以下の範囲とする）

■相対湿度： 45%～60%(結露無きこと)

■高度：標高（海抜）１０００ｍ以下

■雰囲気：ちり、ほこり、腐食性ガス等がないこと。

■床：平坦であり、運転時に振動しないよう十分な強度があること。

■電源： AC200V±10%(3 相)、50/60Hz

*電源トランス（オプション）により 208V、220V、230V、240V、

380V、400V、415V、440V対応可。

消費電力：0.77KW

設備容量：2.01kVA

漏洩電流：20mA以下

*本機の設備ラインにノイズ源となる設備

がある場合は、

その設備とは電源および接地アースを共用しないでください。

*電源は配電盤から別系統でとり、アースは単独でとってくだ

さい。

●

装置安全カバーのアクリル色がクリアです。よって、強い室内照

明や直射日光等が装置内に入る場合、画像処理に悪影響を及ぼ

す場合がありますのであらかじめ弊社にご連絡ください。

ノイズ源となる設備：コンプレッサ、溶接機、有接点開閉のハンダ槽、リフロー炉等。

警告

1．据付

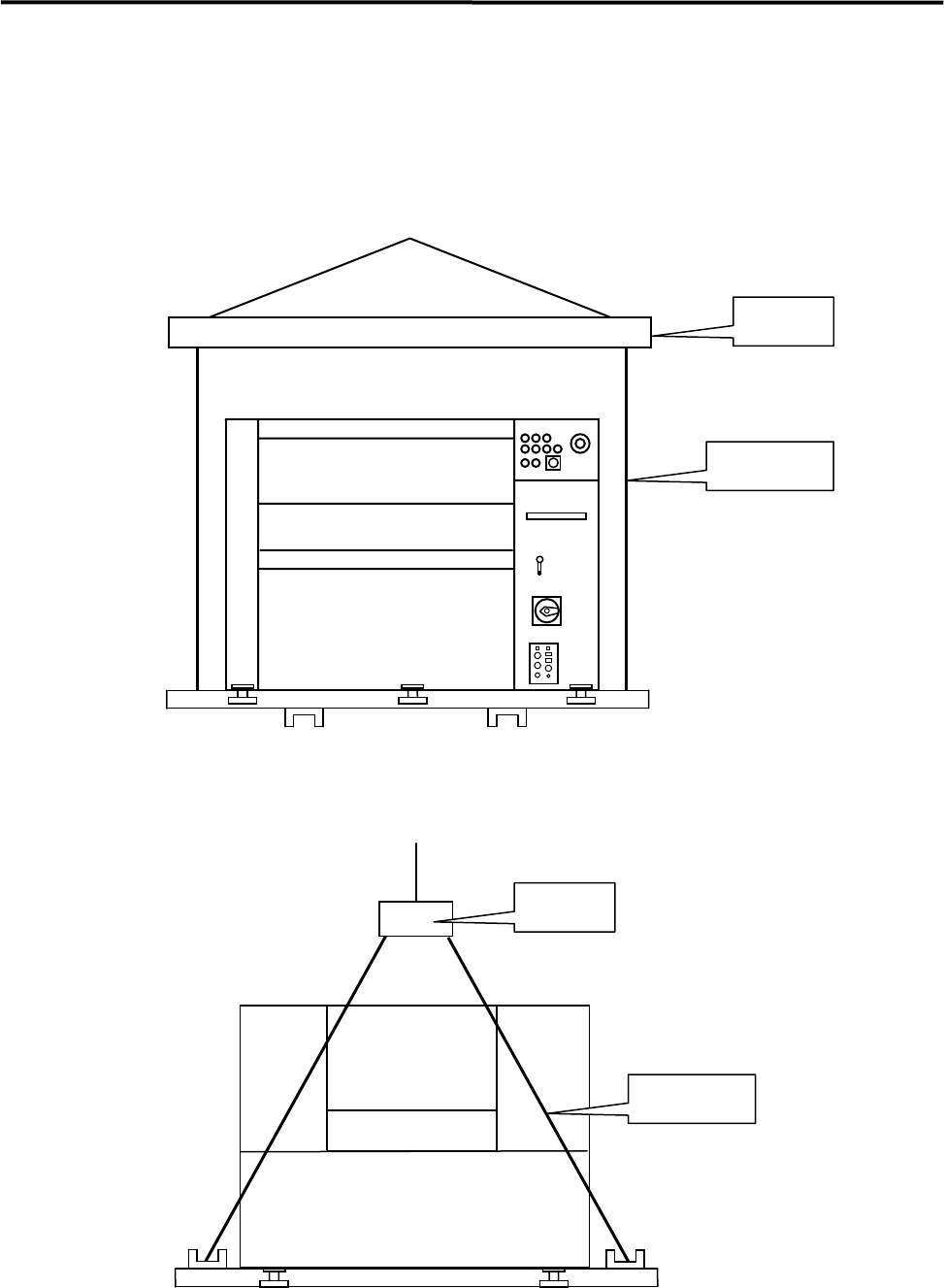

マシンの吊り下げ方法

下図に示すように、アーム、ワイヤーを使用して吊り下げます。

【NOTE】ワイヤーがマシンに接しないようにアームを使用してください。

正面図

側面図

アーム

ワイヤー
