3 ．機械部 3-2 ヘッド マニホールド部 バキュームジェネレータ（6 個） サイレンサエレメント（6 個） エアーフィルタ Assy（6 個） フィルタエレメント（6 個） ソレノイドバルブ（12 個）
3．機械部
3-1
3 機械部
3．機械部
3-2

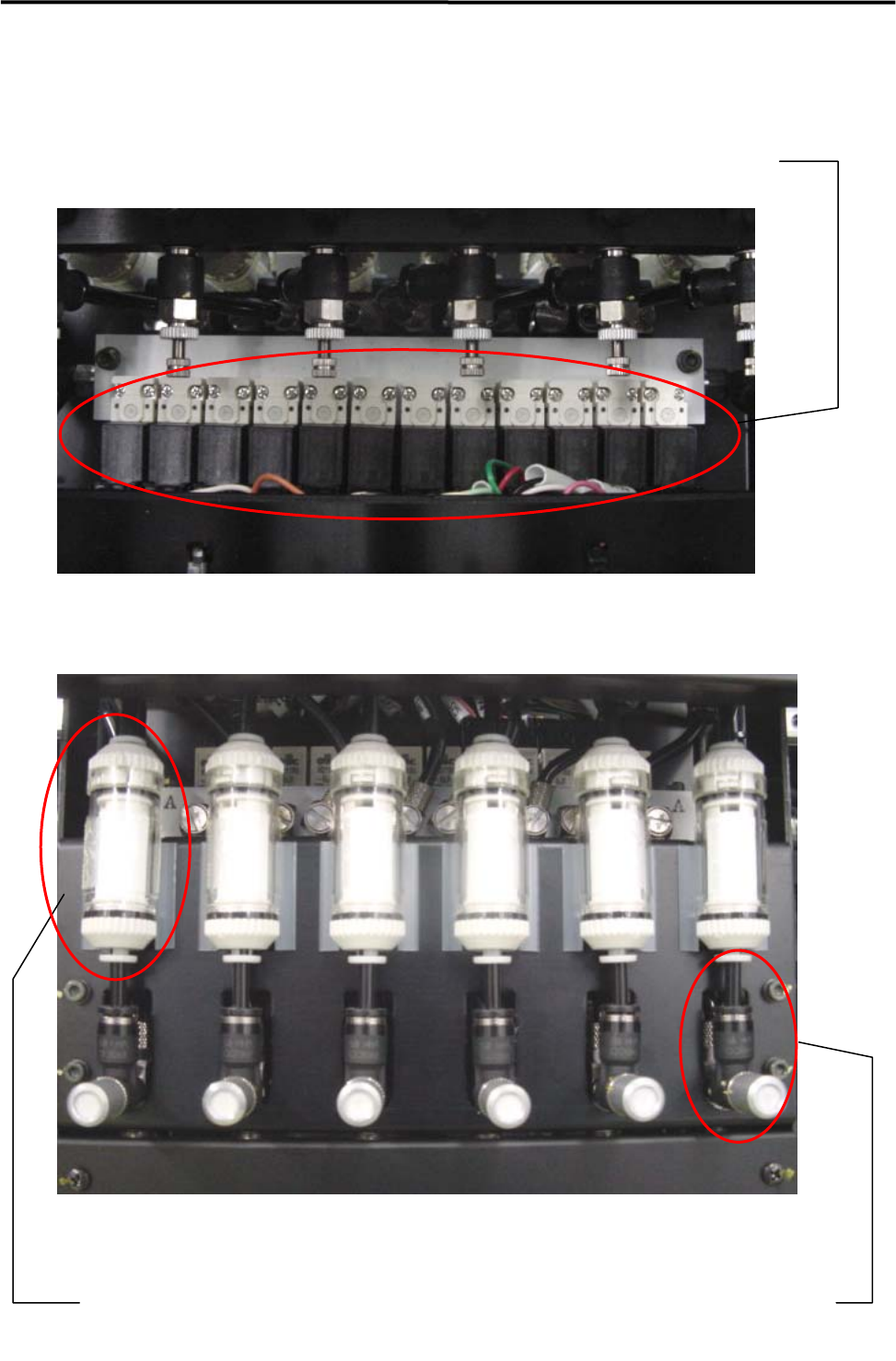

ヘッド マニホールド部
バキュームジェネレータ（6 個）
サイレンサエレメント（6 個）
エアーフィルタ Assy（6 個）
フィルタエレメント（6 個）
ソレノイドバルブ（12 個）
3．機械部
3-3
ヘッドマニホールド部
■ エアー経路
マウンタの精度、装着率維持のため、エアーフィルタ Assy.からノズルホルダまで
のエアー経路の清掃を定期的に実施してください。
【手順】 ノズルを外した状態で、数秒間真空破壊操作を行ないます。
● 実施時期
毎週１回程度
■ エアーフィルタ
【手順】 エアーフィルタ Assy.からフィルタエレメントを取り出し、内側からエアーブローし
ます。次いで白いエレメントが汚れていないかチェックします。汚れのひどい場合
には新しいフィルタエレメントと交換します。エアーフィルタ Assy.のケースが汚れ
ている場合は、水または薄めた中性洗剤で洗浄し、よく乾かします。またケースに
ひび割れ等がある場合は、エアー漏れの原因となりますので、エアーフィルタ
Assy.を交換します。
【NOTE】 エアーフィルタ Assy.のケースはポリカーボネート製の為、洗浄の際はアルコール、
有機溶剤等を使用しないでください。ケースの破損や劣化の原因となります。
● 実施時期
毎週１回、及びチョーキングエラー発生時
Part Name
Part No. 備考
FILTER ELEMENT LG0-M71A9-00X フィルタエレメント
AIR FILTER ASSY. LG0-M71A4-00X エ ア ー フ ィ ル タ
Assy.
■ バキュームジェネレータ
【手順】 サイレンサエレメントを目視点検し、汚れがひどい場合は新しいサイレンサエレメ
ントと交換します。また最大エアー圧力測定を実施し、バキュームジェネレータの
負圧発生能力を点検します。
)
ヘッド詰り/ノズル詰りとソレノイドバルブ故障の
確認
● 実施時期
毎週１回
Part Name
Part No. 備考
SILENCER ELEMENT LG0-M71A8-00X サイレンサエレメント
GENERATOR,VACUUM LG0-M71A3-00X バキュームジェネレータ
