Einbau der Vakuumpumpe
Umrüstung 3.2.5 Vakuumpumpe vormontieren
30 Vacuum Pump Vakuumpumpe
3.2.5
3.2.5 Vakuumpumpe vormontieren
Vakuumpumpe vormontieren
Bevor die Pumpe eingebaut werden kann, muss sie entsprechend vorbereitet werden. Die Vorbereitung
umfasst folgende Tätigkeiten:
▪ "3.2.5.1 Verschlussöffnung verschließen" [ ➙ 30]
▪ "3.2.5.2 Stromkabel anschließen" [ ➙ 31]
▪ "3.2.5.3 Filter einbauen und in Position bringen" [ ➙ 32]
▪ "3.2.5.4 Verteilerblock vorbereiten" [ ➙ 34]
Vakuumpumpe im Ausgangszustand
3.2.5.1
3.2.5.1 Verschlussöffnung verschließen
Verschlussöffnung verschließen

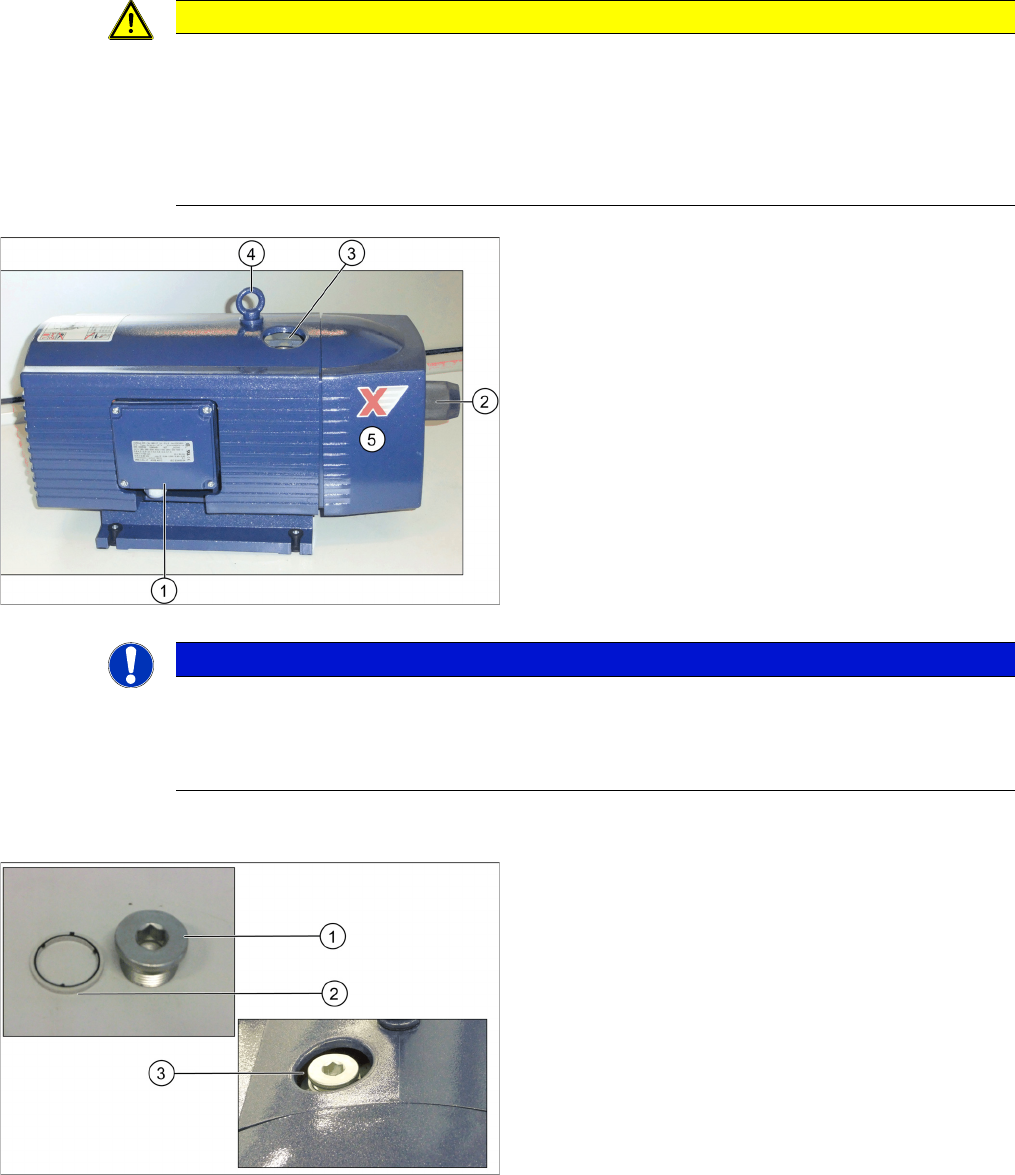

VORSICHT
Anheben der Vakuumpumpe
► Fassen Sie die Vakuumpumpe beim Anheben immer am Fuß an. Da der Schwerpunkt über
dem Fuß liegt können ansonsten bei falscher Belastung Pumpenteile abreißen.
► Heben Sie die Vakuumpumpe niemals an der Frontplatte an! Die Frontplatte der Vakuum-
pumpe ist lediglich mit Gummipuffern befestigt. Achten Sie darauf die Gummipuffer nicht
zu beschädigen.
1. Abdeckung vor Stromanschlussbox
2. Fehlluftventil
3. Verschlussöffnung
4. Öse (nur an Pumpen für SX1/SX2 und DX1/DX2-Ma-
schinen
5. Frontplatte
► Ersetzen Sie ggf. die Öse (4) durch eine Schraube
ISO4762-M 10x25-A2-70 [03042599-xx]
HINWEIS
Ggf. Teile reinigen
► War die Vakuumpumpe vorher bereits einmal an einer Maschine eingebaut, dann reinigen
Sie vor dem Einbau alle vakuumführenden Teile von ggf. vorhandenen Verunreinigungen
wie z.B. Reste von Loctite.
1. Verschlussstopfen
2. Dichtungsring
3. Verschlussöffnung
► Falls nicht vormontiert, setzen Sie den
Dichtungsring (2) auf die Verschlussschraube (R3/4
St+NBR) [03004775-xx] (1) und schrauben Sie bei-
des in die Öffnung oben auf der Pumpe (3).
Wenn kein Dichtungsring vorhanden ist, tragen Sie
zuvor zur Gewindedichtung Loctite 55 auf die Gewin-
deverbindung auf.
Einbau der Vakuumpumpe
3.2.5 Vakuumpumpe vormontieren Umrüstung
Vacuum Pump Vakuumpumpe 31
3.2.5.2
3.2.5.2 Stromkabel anschließen
Stromkabel anschließen

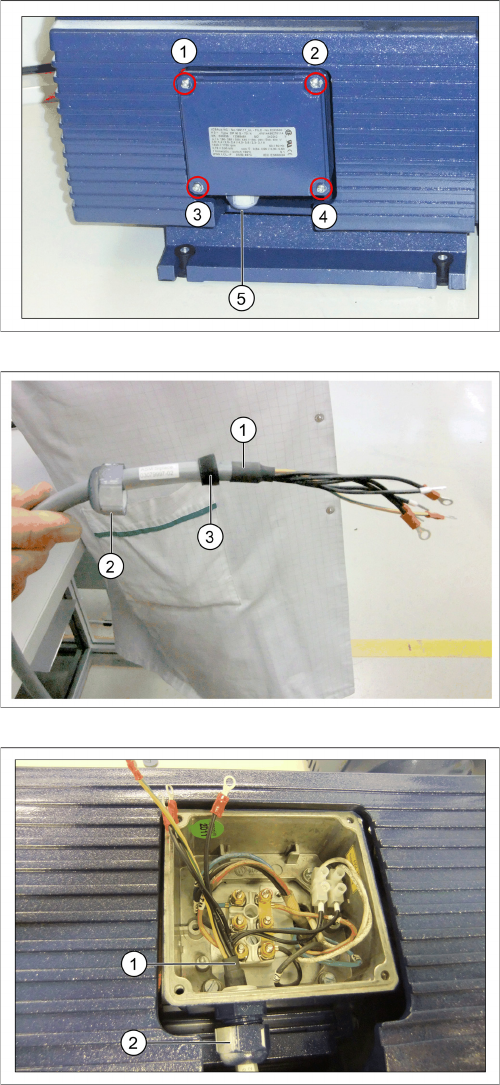

1. – 4. Schrauben an der Abdeckung
5. Zugentlastung
► Entfernen Sie die vier Befestigungsschrauben (1) bis
(4) der Abdeckung vor der Stromanschlussbox und
nehmen Sie die Abdeckung ab.
► Drehen Sie die Zugentlastung heraus (5).
1. Stromkabel
2. Zugentlastung
► Fädeln Sie das Stromkabel [03079997-xx] (1) durch
die Zugentlastung (2) und den Dichtring (3).
1. Stromkabel
2. Zugentlastung
► Fädeln Sie das Stromkabel in die Stromanschluss-
box (1) und drehen Sie die Zugentlastung fest (2).
Einbau der Vakuumpumpe
Umrüstung 3.2.5 Vakuumpumpe vormontieren
32 Vacuum Pump Vakuumpumpe
► Setzen Sie die Abdeckung wieder vor die Stromanschlussbox und befestigen Sie diese mit den vier
zuvor entfernten Schrauben.
3.2.5.3
3.2.5.3 Filter einbauen und in Position bringen
Filter einbauen und in Position bringen
► Schließen Sie Kabelanschlüsse wie folgt an die
Anschlüsse in der Pumpe an:
⇨ Leiter (2) an Anschluss U1
⇨ Leiter (1) an Anschluss V1
⇨ Leiter (3) an Anschluss W1
⇨ Schutzleiter 4 – an Anschluss 4
⇨ Die beiden schwarzen Kabel
(Temperaturüberwachung) werden an die
Lüsterklemme (5) angeschlossen.
► Entfernen Sie die Muttern der Anschlüsse U1, V1,
W1 und des Schutzleiteranschlusses (4).
VORSICHT!
Achten Sie darauf, dass keine Mutter oder Beilagscheibe
in den Pumpeninnenraum fällt.
► Legen Sie eine Beilagscheibe auf jeden Anschluss.
Setzen Sie den entsprechenden Kabelschuh auf je-
den Anschluss. Legen Sie eine weitere Beilagschei-
be auf jeden Kabelschuh.
► Ziehen Sie die Muttern handfest an.
VORSICHT
Nicht an Frontplatte anheben
Die Frontplatte der Vakuumpumpe ist lediglich mit Gummipuffern befestigt.
► Achten Sie darauf die Gummipuffer nicht zu beschädigen.
► Heben Sie die Vakuumpumpe immer am Gehäuse oder am Filter an, nicht an der Front-
platte.
1. Fehlluftventil
2. Befestigungsschraube
3. Befestigungsschraube
► Falls vorhanden drehen Sie das Fehlluftventil (1) he-
raus.
► Lösen Sie die Befestigungsschrauben (2) und (3)
und nehmen Sie die Frontplatte ab.
