Einbau der Vakuumpumpe
Umrüstung 3.2.14 Vakuumverteiler an Pumpe anschließen
40 Vacuum Pump Vakuumpumpe
3.2.14
3.2.14 Vakuumverteiler an Pumpe anschließen
Vakuumverteiler an Pumpe anschließen
3.2.15
3.2.15 Abluftentsorgung installieren
Abluftentsorgung installieren
Für die Abluftentsorgung gibt es zwei Möglichkeiten:

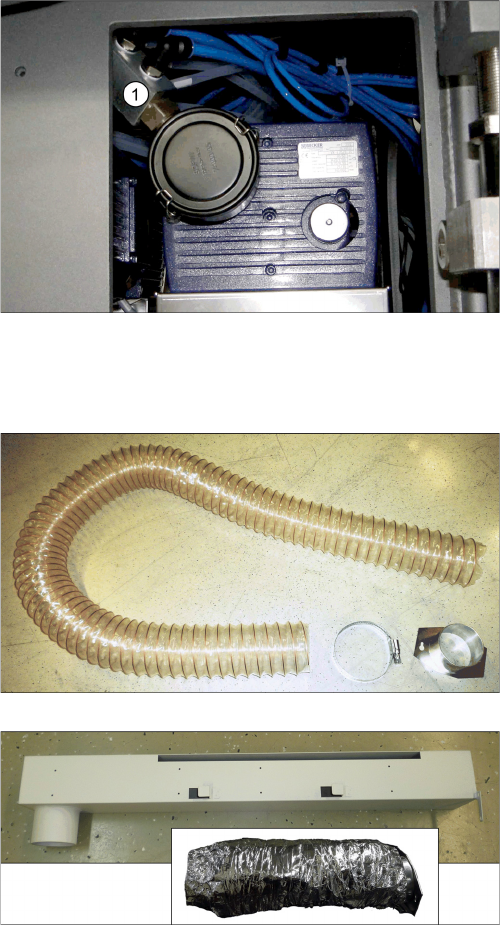

► Schrauben Sie den Vakuumverteiler am Filter der Va-
kuumpumpe fest (1). Verwenden Sie dazu einen 36er
Gabelschlüssel.
Variante 1: Abluftschlauch (alt)
Es wird ein Abluftschlauch am Abluftkanal der Vakuum-
pumpe angeschlossen.
► Lesen Sie dazu Abschnitt "3.2.15.1 Variante 1: Ab-
luftschlauch an Pumpe anschließen" [ ➙ 41].
Variante 2: Luftkasten (neu, Standard)
Ein Luftkasten wird unten an der Maschine montiert und
über ein spezielles Alu-Flex-Rohr mit dem Abluftkanal
der Vakuumpumpe verbunden.
► Lesen Sie dazu Abschnitt "3.2.15.2 Variante 2: Alu-
Flex-Rohr und Luftkasten installieren" [ ➙ 41].
Einbau der Vakuumpumpe
3.2.15 Abluftentsorgung installieren Umrüstung
Vacuum Pump Vakuumpumpe 41
3.2.15.1
3.2.15.1 Variante 1: Abluftschlauch an Pumpe anschließen
Variante 1: Abluftschlauch an Pumpe anschließen
3.2.15.2
3.2.15.2 Variante 2: Alu-Flex-Rohr und Luftkasten installieren
Variante 2: Alu-Flex-Rohr und Luftkasten installieren

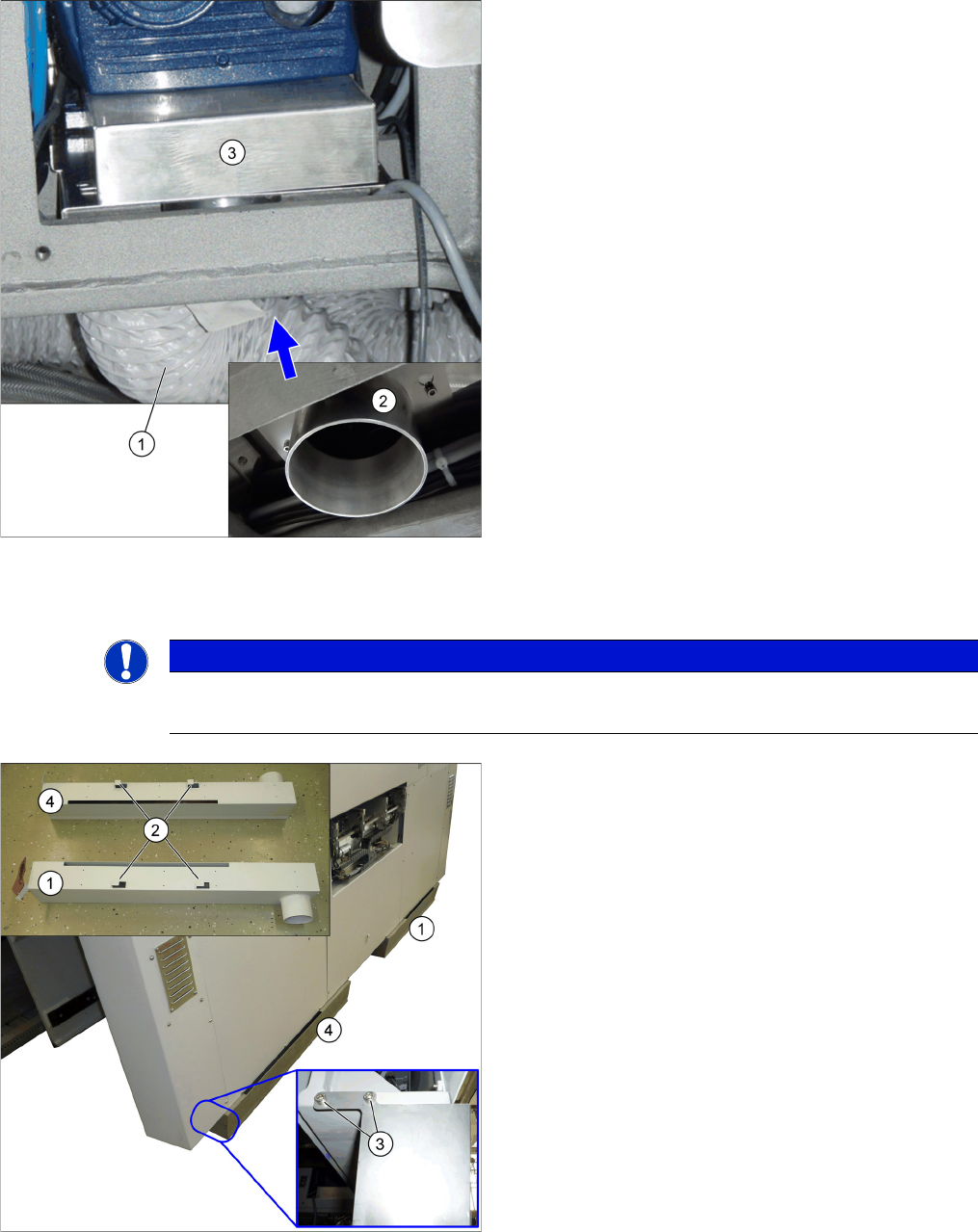

Montage Abluftschlauch
► Befestigen Sie den Abluftschlauch (1) mit einer
Schlauchschelle am "Flanschblech komplett"
[03084232-xx] (2) und befestigen Sie diesen von un-
ten am Abluftkanal (3).
► Führen Sie den Abluftschlauch aus der Maschine he-
raus.
HINWEIS
Stellplatz 1 und 4
Der Einbau an den Stellplätzen 1 und 4 erfolgt analog.
Montage Luftkasten
1. Luftkasten Stellplatz 1
2. Haken an den Luftkästen
3. Befestigungsschrauben
4. Luftkasten Stellplatz 4
► Hängen Sie den Luftkasten mit den Haken am Ma-
schinenrahmen ein und befestigen Sie diesen mit
den beiden Befestigungsschrauben.
Einbau der Vakuumpumpe
Umrüstung 3.2.16 Laufrichtung von Pumpe und Lüfter überprüfen
42 Vacuum Pump Vakuumpumpe
3.2.16
3.2.16 Laufrichtung von Pumpe und Lüfter überprüfen
Laufrichtung von Pumpe und Lüfter überprüfen
3.2.16.1
3.2.16.1 Pumpenlaufrichtung überprüfen
Pumpenlaufrichtung überprüfen

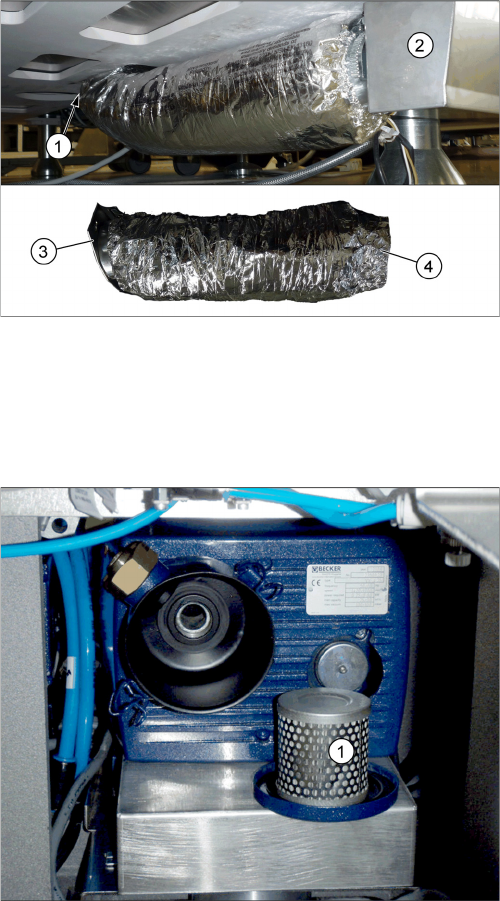

Montage Alu-Flex-Rohr
1. Vakuumpumpe
2. Luftkasten
3. Schlauchende mit Flansch, vormontiert mit
Schlauchschelle – zur Vakuumpumpe
4. Schlauchende ohne Flansch – zum Luftkasten
► Befestigen Sie das Schlauchende mit Flansch von
unten am Abluftkanal der Vakuumpumpe.
► Befestigen Sie das Schlauchende ohne Flansch mit-
tels einer Schlauchschelle am Luftkasten.
► Lösen Sie die Halteklammern des Filterdeckels und
entnehmen Sie den Filter (1).
