Einbau der Vakuumpumpe
3.2.15 Abluftentsorgung installieren Umrüstung
Vacuum Pump Vakuumpumpe 41
3.2.15.1
3.2.15.1 Variante 1: Abluftschlauch an Pumpe anschließen
Variante 1: Abluftschlauch an Pumpe anschließen
3.2.15.2
3.2.15.2 Variante 2: Alu-Flex-Rohr und Luftkasten installieren
Variante 2: Alu-Flex-Rohr und Luftkasten installieren
Montage Abluftschlauch
► Befestigen Sie den Abluftschlauch (1) mit einer
Schlauchschelle am "Flanschblech komplett"
[03084232-xx] (2) und befestigen Sie diesen von un-
ten am Abluftkanal (3).
► Führen Sie den Abluftschlauch aus der Maschine he-
raus.
HINWEIS
Stellplatz 1 und 4
Der Einbau an den Stellplätzen 1 und 4 erfolgt analog.
Montage Luftkasten
1. Luftkasten Stellplatz 1
2. Haken an den Luftkästen
3. Befestigungsschrauben
4. Luftkasten Stellplatz 4
► Hängen Sie den Luftkasten mit den Haken am Ma-
schinenrahmen ein und befestigen Sie diesen mit
den beiden Befestigungsschrauben.
Einbau der Vakuumpumpe
Umrüstung 3.2.16 Laufrichtung von Pumpe und Lüfter überprüfen
42 Vacuum Pump Vakuumpumpe
3.2.16
3.2.16 Laufrichtung von Pumpe und Lüfter überprüfen
Laufrichtung von Pumpe und Lüfter überprüfen
3.2.16.1
3.2.16.1 Pumpenlaufrichtung überprüfen
Pumpenlaufrichtung überprüfen
Montage Alu-Flex-Rohr
1. Vakuumpumpe
2. Luftkasten
3. Schlauchende mit Flansch, vormontiert mit
Schlauchschelle – zur Vakuumpumpe
4. Schlauchende ohne Flansch – zum Luftkasten
► Befestigen Sie das Schlauchende mit Flansch von
unten am Abluftkanal der Vakuumpumpe.
► Befestigen Sie das Schlauchende ohne Flansch mit-
tels einer Schlauchschelle am Luftkasten.
► Lösen Sie die Halteklammern des Filterdeckels und
entnehmen Sie den Filter (1).
Einbau der Vakuumpumpe
3.2.16 Laufrichtung von Pumpe und Lüfter überprüfen Umrüstung
Vacuum Pump Vakuumpumpe 43
► Bauen Sie den Filter wieder ein.
► Verschließen Sie den Einbauplatz mit dem Kühlblech (siehe "3.2.17 Kühlblech mit Lüfter einbauen"
[➙44]).
► Überprüfen Sie alle Anschlüsse auf Dichtigkeit. Diese dürfen keine Fehlluft ansaugen.
3.2.16.2
3.2.16.2 Lüfterlaufrichtung überprüfen
Lüfterlaufrichtung überprüfen
► Schalten Sie den Bestückautomaten am Hauptschalter ein. Die Vakuumpumpe muß sich auch ein-
schalten, möglicherweise nicht sofort nach dem Einschalten des Bestückautomaten.
► Starten Sie die Vakuumpumpe (siehe "3.2.16.1 Pumpenlaufrichtung überprüfen" [ ➙ 42]).
► Überprüfen Sie die Laufrichtung des Lüfters. Der Lüfter muss in die Maschine blasen.
Wenn der Lüfter falsch läuft, dann müssen die 24 Volt im Mini Mad BN Lock Stecker gedreht werden.
► Schalten Sie die Maschine am Hauptschalter ein. Die
Vakuumpumpe muss sich auch einschalten,
möglicherweise nicht sofort nach dem Einschalten
der Maschine.

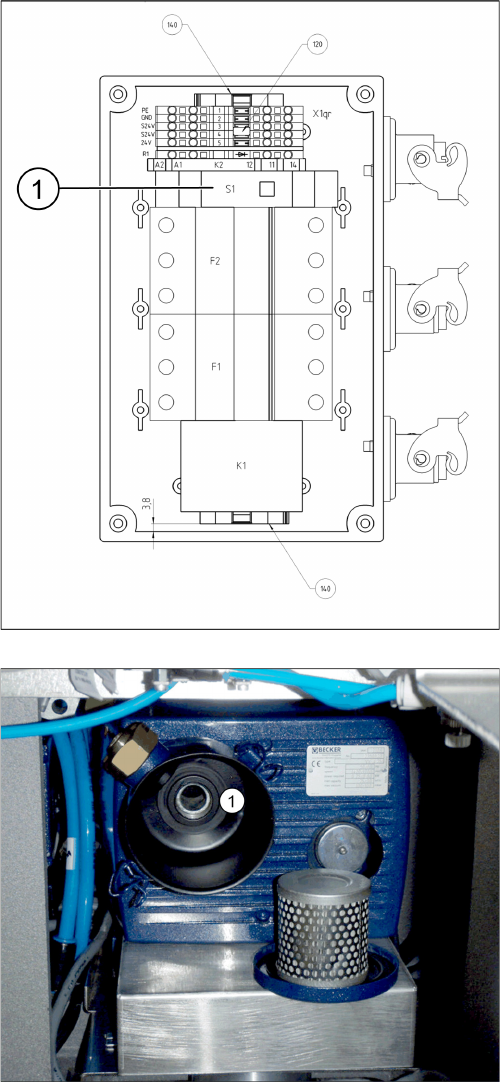

► Starten Sie die Vakuumpumpe durch Betätigen des
Tasters S1 (1) an der Anschlusseinheit. Der Taster
ist durch eine Öffnung im Gehäuse zu erreichen.
► Halten Sie eine Hand oder ein Blatt Papier vor die
Ansaugöffnung der Pumpe (1).
⇨ Die Pumpe muss ansaugen!
► Sollte die Pumpe falsch herum laufen, schalten Sie
die gesamte Anlage wieder spannungsfrei. Trennen
Sie die Vakuumpumpe von der Netzspannung.
► Sollten beide Anschlüsse für die Vakuumpumpe den
gleichen Effekt anzeigen, so verdrahten Sie den An-
schluss des Netzkabels in der Anschlusseinheit um
(zwei Phasen tauschen).
► Sollte nur eine Vakuumpumpe falsch laufen, verdrah-
ten Sie an der entsprechenden Sicherung um (zwei
Phasen tauschen):
F1: Pumpe 1
F2: Pumpe 2
