Einbau der Vakuumpumpe
Umrüstung 3.2.17 Kühlblech mit Lüfter einbauen
44 Vacuum Pump Vakuumpumpe
3.2.17
3.2.17 Kühlblech mit Lüfter einbauen
Kühlblech mit Lüfter einbauen
3.2.18
3.2.18 Anschlusseinheit verlegen
Anschlusseinheit verlegen
HINWEIS
Pumpenlaufrichtung überprüfen
Überprüfen Sie Pumpenlaufrichtung, bevor Sie den Einbauplatz mit dem Kühlblech
verschließen (siehe "3.2.16.1 Pumpenlaufrichtung überprüfen" [ 42]).
Stecken Sie das fterkabel an die "Anschlusseinheit
komplett" an (siehe auch "3.2.9 Versorgungskabel
verlegen" [ ➙ 36]).
Setzen Sie die obere Befestigungsbohrung des
Kühlblechs auf die zuvor eingesteckte M10-
Schraube (1) und sichern Sie diese mit einer Unter-
legscheibe und einer Mutter.
Sichern Sie das Kühlblech mit einer M4-
Schraube (2), die Sie von vorn einstecken.
Führen Sie einen Funktionstest des Lüfters durch
(siehe "3.2.16.2 Lüfterlaufrichtung überprüfen"
[➙43]).
Wenn die Laufrichtung von Pumpe und Lüfter
überprüft und korrekt sind, können Sie die "Anschlus-
seinheit komplett" in ihren Einbauplatz im
Maschinenständer verlegen.
Ziehen Sie alle Stecker an der Anschlusseinheit (1).
Setzen Sie die Anschlusseinheit mit einer leichten
Drehbewegung in die Öffnung des
Maschinenständers ein (2).
Stecken Sie alle Stecker wieder an.
Einbau der Vakuumpumpe
3.2.19 Motorschutzschalter einstellen Umrüstung
Vacuum Pump Vakuumpumpe 45
3.2.19
3.2.19 Motorschutzschalter einstellen
Motorschutzschalter einstellen
Die korrekten Werte für die Einstellung des Motorschutzschalters finden Sie im Abschnitt "5.6.1 Motor-
schutzschalter/Motorschutz-Auslöserblock tauschen" [ 63].
3.2.20
3.2.20 Umrüstung C&P20A
Umrüstung C&P20 A
Umrüstsatz Vakuumpumpenbetrieb C&P20 [00119790-xx]
Ausgangszustand - C&P20 A für Druckluftbetrieb
HINWEIS
Einschränkungen bei TwinHead oder CPP-Kopf am umzurüstenden Protal
Der TwinHead und der CPP-Kopf sind nicht vakuumpumpenfähig. Die Pneumatikversorgung
für das betreffende Portal darf nicht auf Vakuumbetrieb umgebaut werden. Sollte die Druckluft-
versorgung für diesen Kopf auf Vakuumbetrieb umgerüstet sein, so kann der Rückholzylinder
nicht ausfahren und somit bleibt die Z-Achse in der obersten Position stehen.
VORSICHT
Umrüstung von C&P20 A-Kopf auf TwinHead oder CPP-Kopf
Sollte ein Portal von C&P20 A auf TwinHead bzw. CPP-Kopf umgerüstet werden, so muss die
ursprüngliche Druckluftversorgung für dieses Portal wieder hergestellt werden. Es müssen alle
Baugruppen für dieses Portal zurückgerüstet werden. Eine Teilumrüstung z. B. der Pneumatik-
einheit kann bei Druckluftbetrieb durch Ablösen der Portalschläuche (Vakuum-
Zusatzschläuche) zu schwerwiegenden Störungen im Bestückautomaten führen.
VORSICHT
Umrüstung von TwinHead auf C&P20 A-Kopf mit Vakuumbetrieb
Sollte ein Portal mit TwinHead auf C&P20 A-Vakuumbetrieb umgerüstet werden, so muss der
Vakuumbetrieb für dieses Portal nachgerüstet werden. Würde ein auf Vakuumbetrieb
umgerüsteter C&P20 A-Kopf an einem Portal mit Druckluft betrieben werden, könnte es durch
Lösen der Silikonschläuche an den Segmenten zu schwerwiegenden Beschädigungen des
Kopfes kommen.
VORSICHT
Vor Beginn der Arbeiten
Vor allen Arbeiten muss nach ordnungsgemäßem Herunterfahren des Betriebssystems – die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich
muss anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im
Maschinenständer abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit
entlüftet worden sein. Siehe auch "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 10].
Einbau der Vakuumpumpe
Umrüstung 3.2.20 Umrüstung C&P20 A
46 Vacuum Pump Vakuumpumpe
3.2.20.1
3.2.20.1 Schalldämpfer ausbauen
Schalldämpfer ausbauen
3.2.20.2
3.2.20.2 Vakuumeinheit Haltekreis C&P20A ausbauen
Vakuumeinheit Haltekreis C&P20 A ausbauen

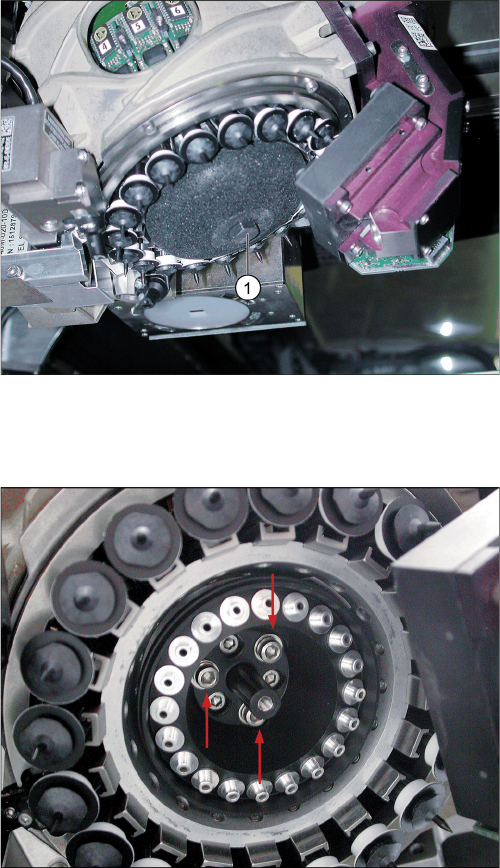

C&P20 A mit porösem Schalldämpfer für Druckluft
Beachten Sie, dass Sie die Kamera-Optik nicht ver-
schmutzen oder beschädigen.
Lösen Sie die Befestigungsschraube (1) des
Schalldämpfers.
Hebeln Sie den Schalldämpfer vorsichtig heraus.
Achten Sie dabei darauf, dass Sie die DP-Antriebe
nicht beschädigen.
C&P20 A mit Haltekreis-Vakuumeinheit
Drehen Sie die drei erhabenen Schrauben heraus
und entnehmen Sie die "Vakuumeinheit Haltekreis
C&P20".
