Einbau der Vakuumpumpe 3.2.20 Umrüstung C&P20 A Umrüstung Vacuum Pump Vakuumpumpe 47 3.2.20.3 3 . 2 . 2 0 . 3 B le n d e n r in g u n d V a k u u m d e c k e l e in s e t z e n Blendenring und Vakuumdeckel einsetzen …
Einbau der Vakuumpumpe
Umrüstung 3.2.20 Umrüstung C&P20 A
46 Vacuum Pump Vakuumpumpe
3.2.20.1
3.2.20.1 Schalldämpfer ausbauen
Schalldämpfer ausbauen
3.2.20.2
3.2.20.2 Vakuumeinheit Haltekreis C&P20A ausbauen
Vakuumeinheit Haltekreis C&P20 A ausbauen
C&P20 A mit porösem Schalldämpfer für Druckluft
► Beachten Sie, dass Sie die Kamera-Optik nicht ver-
schmutzen oder beschädigen.
► Lösen Sie die Befestigungsschraube (1) des
Schalldämpfers.
► Hebeln Sie den Schalldämpfer vorsichtig heraus.
► Achten Sie dabei darauf, dass Sie die DP-Antriebe
nicht beschädigen.
C&P20 A mit Haltekreis-Vakuumeinheit
► Drehen Sie die drei erhabenen Schrauben heraus
und entnehmen Sie die "Vakuumeinheit Haltekreis
C&P20".
Einbau der Vakuumpumpe
3.2.20 Umrüstung C&P20 A Umrüstung
Vacuum Pump Vakuumpumpe 47
3.2.20.3
3.2.20.3 Blendenring und Vakuumdeckel einsetzen
Blendenring und Vakuumdeckel einsetzen
HINWEIS
Blendenring
Achten Sie vor dem Einsetzen des Blendenrings darauf, dass die Dichtscheibe [03046345-xx]
mit der richtigen Orientierung auf dem Blendenring C&P20 A [03046344-xx] aufliegt.
Achten Sie beim Einsetzen des neuen Blendenrings C&P20 A darauf, dass der Stift in die ent-
sprechende Bohrung des Sternträgers eintaucht. Der Blendenring sollte von alleine haften blei-
ben.

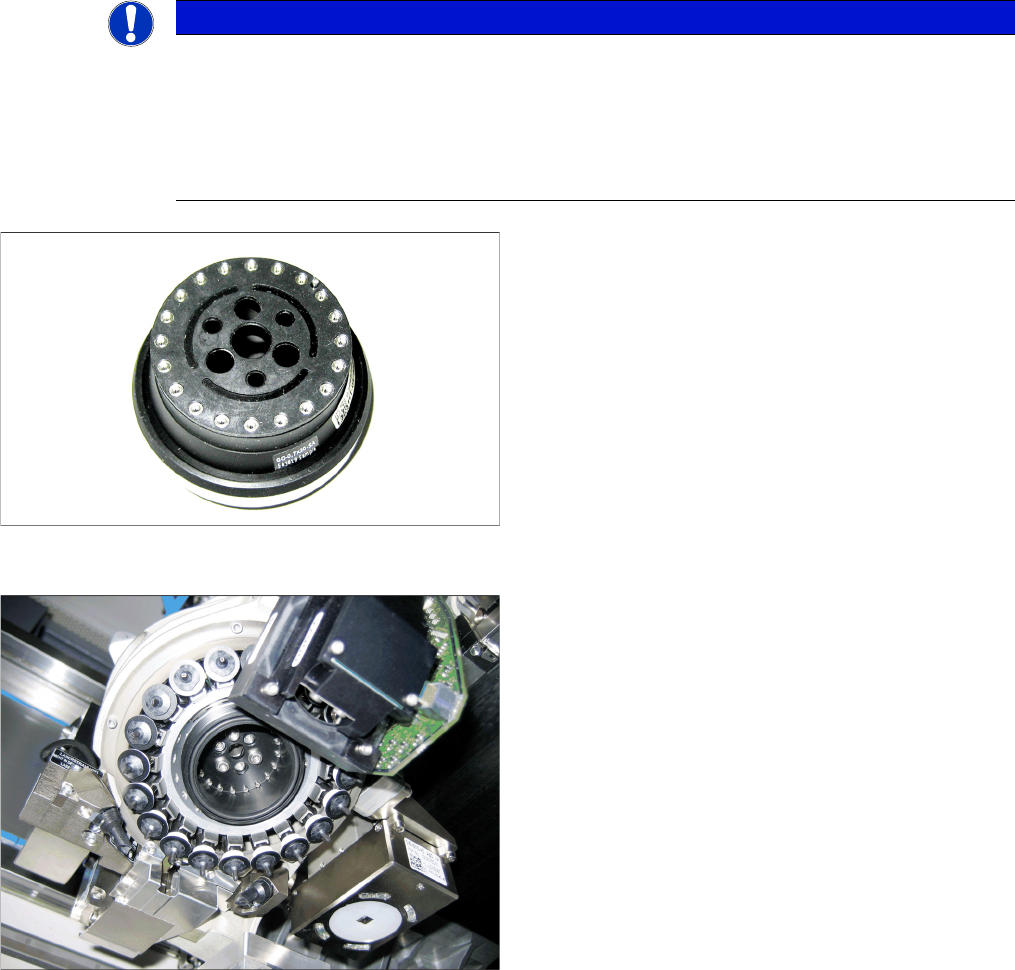

Blendenring C&P20 A mit Dichtscheibe
► Halten Sie den Stern beim Anziehen der Schrauben
vorsichtig am Sternträger im Bereich der
Segmentführungen fest.
► Achten Sie darauf, dass die Blendschaltteller und die
Pipetten nicht beschädigen.
C&P20 A mit Blendenring C&P20 A [03046344
-
xx]
► Schrauben Sie nun den Blendenring mit den Schrau-
ben DIN912-M3x10 umlaufend fest. Er darf sich da-
bei nicht verkanten.
► Überprüfen Sie, ob der O-Ring 42x2 NBR70
ordnungsgemäß in die Nut des Blendenrings einge-
legt ist.
Einbau der Vakuumpumpe
Umrüstung 3.2.21 Abschließende Arbeiten
48 Vacuum Pump Vakuumpumpe
3.2.21
3.2.21 Abschließende Arbeiten
Abschließende Arbeiten
3.2.21.1
3.2.21.1 BE-Wagen andocken (SX-Maschinen)
BE-Wagen andocken (SX-Maschinen)
► Setzen Sie den Leergurtleitkanal ein und befestigen Sie ihn mit vier Schrauben von unten an den
Montagewinkeln links und rechts.
► Docken Sie die BE-Wagen an.
3.2.21.2
3.2.21.2 Manuellen Tisch einbauen (DX-Maschinen)
Manuellen Tisch einbauen (DX-Maschinen)
3.2.21.3
3.2.21.3 Maschine einschalten
Maschine einschalten
► Öffnen Sie den Druckluft-Absperrhahn.
► Schließen Sie alle Türen.
► Schalten Sie die Maschine am Hauptschalter ein.
C&P20 A mit Deckel für das Vakuum
► Schrauben Sie den Deckel [03046347-xx] handfest
auf den Blendenring C&P20 A.
► Setzen Sie den Leergurtleitkanal ein und befestigen
Sie ihn mit vier Schrauben von unten an den Monta-
gewinkeln links und rechts (3).
► Setzen Sie den Tisch in die Maschine ein und befes-
tigen Sie mit den beiden Rändelschrauben unterhalb
des Tisches (1) und (2).
► Setzen Sie den Gurtcontainer und die Abfallwanne
ein.
VORSICHT
Bedingungen für den Einschaltvorgang
Führen Sie vor dem Einschaltvorgang die folgenden Überprüfungen durch, um eine Verlet-
zungsgefahr oder einen größeren Sachschaden zu verhindern:
Prüfen Sie vor dem Wiedereinschalten der Druckluft unbedingt folgende Punkte:
► Prüfen Sie ob alle Schlauchanschlüsse und -verbindungen richtig zugeordnet sind (also
auch keine Druckluft in einen Vakuumschlauch kommt).
► Prüfen Sie ob insgesamt die Voraussetzungen für das Einschalten der Vakuumpumpe und
der angeschlossenen Bestückautomaten eingehalten sind, wie in den Betriebsanleitungen
angegeben.
