Einbau der Vakuumpumpe
3.2.21 Abschließende Arbeiten Umrüstung
Vacuum Pump Vakuumpumpe 49
3.2.21.4
3.2.21.4 Vakuumsystem des Haltekreises C&P20A auf Dichtheit prüfen
Vakuumsystem des Haltekreises C&P20 A auf Dichtheit prüfen
Vorgehensweise
Beim Vakuumtest wird immer mit offener Pipette gemessen. Bei großen Pipetten (1235) fällt das Vaku-
um durch die erhöhte Fehlluftmenge in der Regel auf Werte unter -100 mbar ab. Grund für diesen star-
ken Einbruch – bei großen Pipetten ohne Bauelement – sind die im Vergleich zum Pipettendurchmesser
kleinen Reduzierdüsendurchmesser im Blendenring.
Mit Bauelemement werden Vakuumwerte von -500 bis -600 mbar erreicht.
Falls die oben genannten Werte nicht erreicht werden, liegt die Ursache meist in einem nicht bis zum
Anschlag aufgeschobenen Schlauch im Kopfbereich. Gehen Sie wie folgt vor:
► Drücken Sie alle Schläuche mit der Schlauchzange nach.
► Wiederholen Sie die Vakuummessung.
Überprüfung der Gesamtfunktion des Haltekreis-Vakuumsystems C&P20 A
Durch einen Vakuumtest kann die komplette Funktion des Vakuumsystems wie beim Venturiprinzip
überprüft werden.
Der Vakuumsensor im Haltekreis dient lediglich dazu, zu überprüfen, ob die kleinen Düsen im Blenden-
ring schmutzfrei sind.
VORSICHT
Mindestvakuum
An jedem Bestückautomaten/Kopf sollte – abhängig von der Pipettenkonfiguration – ein Vaku-
um von mindestens -500 mbar (bei sehr großen Pipetten 1235) und
-600 mbar (bei sehr kleinen Pipetten 1006) anliegen!
Die Messung erfolgt an einer Pipette mit einem externen Messgerät, was einer geschlossenen
Pipette (mit Bauteil) entspricht.
Im Betrieb sollte hier ein Vakuum von -400 mbar nie unterschritten werden. Sollte dies dennoch
der Fall sein, bitten wir um Rücksprache mit der SIPLACE Hotline.
HINWEIS
Offset-Fehler vermeiden
Um Abweichungen durch Offset-Fehler zu vermeiden, ist es sinnvoll, beide Messungen mit
demselben Messgerät vorzunehmen.

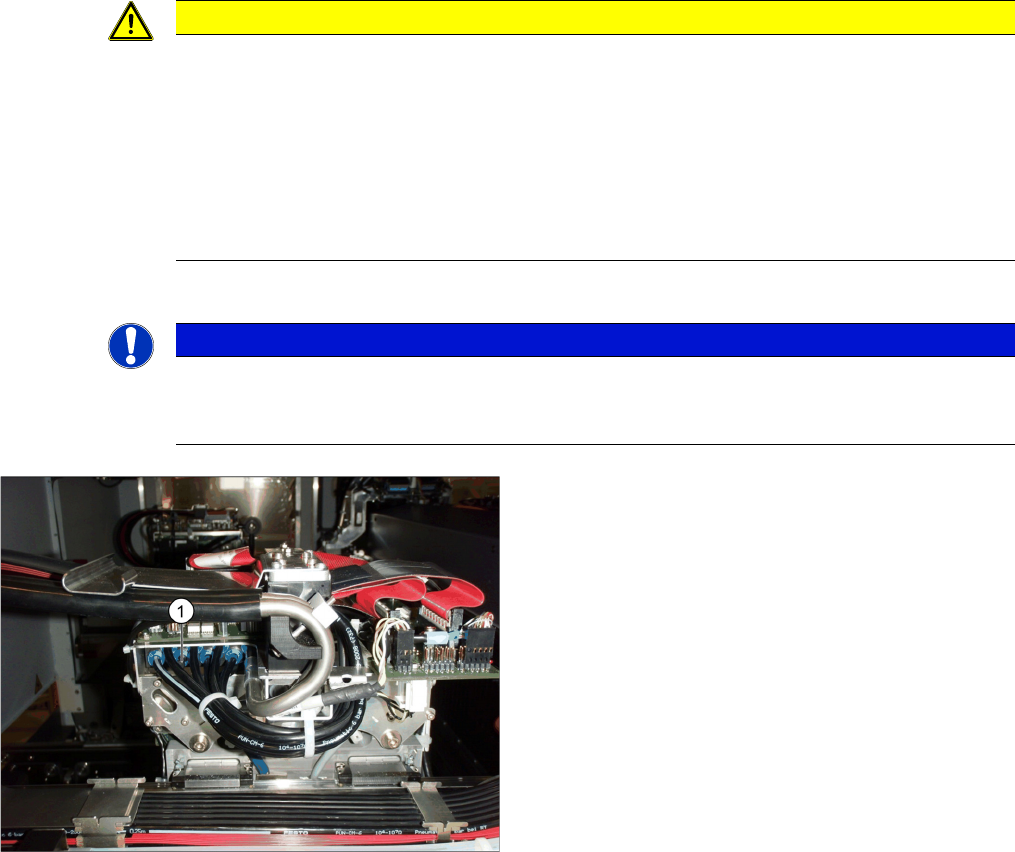

► Messen Sie das Vakuum mit einem externen
Druckmessgerät:
⇨ an einem Anschluss (1) des "Verteiler
Bestückkopf Vakuum" am Portal
⇨ an einer offenen Pipette im Haltekreis am
Bestückkopf.
⇨ Der Druckunterschied darf max. 30-50 mbar betra-
gen! Sonst ist nicht alles dicht.
Einbau der Vakuumpumpe
Umbau Druckluftversorgung 3.2.21 Abschließende Arbeiten
50 Vacuum Pump Vakuumpumpe
3.3
3.3 Umbau Druckluftversorgung
Umbau Druckluftversorgung
HINWEIS
Geplante Änderung bei den Proportionalreglern (Druckluftventile)
Die geplante Änderung betrifft alle Maschinen bei denen alle Köpfe mit Vakuumpumpe betrie-
ben werden.
Zukünftig wird einer der beiden Proportionalregler [03065425-xx] entfallen. Entsprechend wird
die Druckluftverschlauchung an dieser Stelle für die Bestück-/Haltekreise umgebaut.
► Wenn der Proportionalregler fehlt, dann montieren Sie bei einer Rückrüstung auf Druckluft-
betrieb den Proportionalregler wieder.
⇨ Bis zum Redaktionsschluss dieses Dokuments lagen noch keine genaueren Informatio-
nen vor.
Instandhaltung
4.1.1 Werkzeuge, Verbrauchsmittel, Verschleiß- und Ersatzteile Instandhaltungstätigkeiten Vakuumpumpe
Vacuum Pump Vakuumpumpe 51
4
4 Instandhaltung
Instandhaltung
4.1
4.1 Instandhaltungstätigkeiten Vakuumpumpe
Instandhaltungstätigkeiten Vakuumpumpe
SXDX4
X34iS
4.1.1
4.1.1 Werkzeuge, Verbrauchsmittel, Verschleiß- und Ersatzteile
Werkzeuge, Verbrauchsmittel, Verschleiß- und Ersatzteile
▪ Ggf. Filtereinsatz [03077677-xx]
SXDX4 X34iS
▪ Montageanleitung Vakuumpumpe X-Serie S, SX4/DX4 [00196845-xx]
▪ Serviceanleitung Ihrer Maschine
HINWEIS
Instandhaltungsanleitung beachten
Die folgenden Kapitel sind lediglich Auszüge aus der Instandhaltungsanleitung.
► Für die vollständige Instandhaltung der Vakuumpumpe und des C&P20 A lesen Sie die In-
standhaltungsanleitung Ihrer Maschine.
HINWEIS
SX4/DX4: Die Vakuumpumpen sind optional
Die Vakuumpumpen befinden sich an den Stellplätzen 1 und 4, jeweils hinter den BE-Einzügen.
► Führen Sie die Instandhaltungstätigkeiten an allen an Ihrer Maschine verbauten Vakuum-
pumpen durch.
HINWEIS
X-Serie S: Stellplätze 1 und 4
Die Vakuumpumpen befinden sich an den Stellplätzen 1 und 4, jeweils hinter den BE-Einzügen.
► Führen Sie die Instandhaltungstätigkeiten an allen an Ihrer Maschine verbauten Vakuum-
pumpen durch.
