Instandhaltungstätigkeiten Vakuumpumpe 4.1.2 Vorbereitende Arbeiten
52 Vacuum Pump Vakuumpumpe
4.1.2
4.1.2 Vorbereitende Arbeiten
Vorbereitende Arbeiten
► Schalten Sie die Maschine aus und sichern Sie die Maschine gegen Wiedereinschalten. Beachten
Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten zu tun ist..." [ ➙ 10].
► Unterbrechen Sie die Druckluftversorgung der Maschine.
► Demontieren Sie die Gurtabfallrutsche. Lesen Sie dazu die Serviceanleitung Ihrer Maschine.
SXDX4 X34iS
4.1.3
4.1.3 Empfohlene Instandhaltungsintervalle
Empfohlene Instandhaltungsintervalle
► Demontieren Sie die Abdeckung (1) inkl. Ventilator
über der Vakuumpumpe.
VORSICHT!
Achten Sie darauf keine Kabel oder Schläuche zu
beschädigen.
VORSICHT
Gelockerte Vakuumpumpe
Ein Ausbau der Vakuumpumpe ist möglich, jedoch nicht notwendig.
Für eine bessere Zugänglichkeit kann es aber sinnvoll sein die Vakuumpumpe zu lockern und
in der Maschine etwas nach vorne zu ziehen. Lesen Sie dazu die Montageanleitung der Vaku-
umpumpe.
► Achten Sie darauf, dass die Vakuumpumpe nicht aus der Maschine herausfallen kann.
Instandhaltungs-
intervall
Ersatzteil Aufgabe
Alle 6 Monate Filtereinsatz [03077677-xx] Prüfen Sie den Filtereinsatz und tauschen Sie
diesen ggf. aus.
HINWEIS
Lebensdauer
Der Filtereinsatz hat eine Lebensdauer von mindestens 7.500 bis zu 25.000 Stunden. Weitere
Angaben zur Lebensdauer finden Sie in der Herstellerdokumentation (siehe http://www.becker-
international.com – Vakuumpumpe Drehschieber, trockenlaufend, Typ VX4.25).
Instandhaltung
4.1.4 Durchführen der Instandhaltungstätigkeiten Instandhaltungstätigkeiten Vakuumpumpe
Vacuum Pump Vakuumpumpe 53
4.1.4
4.1.4 Durchführen der Instandhaltungstätigkeiten
Durchführen der Instandhaltungstätigkeiten
SXDX4 X34iS
4.1.4.1
4.1.4.1 Prüfen/Austauschen des Filtereinsatzes
Prüfen/Austauschen des Filtereinsatzes
HINWEIS
Anleitung des Herstellers beachten
► Für genaue Informationen zu den Instandhaltungsintervallen und zur Durchführung der ein-
zelnen Instandhaltungstätigkeiten lesen Sie die Bedienungsanleitung des Herstellers Ihrer
Vakuumpumpe.
HINWEIS
Montageanleitung beachten
► Lesen Sie für diese Arbeiten auch die "Montageanleitung Vakuumpumpe SX4/DX4"
[00196845-xx].

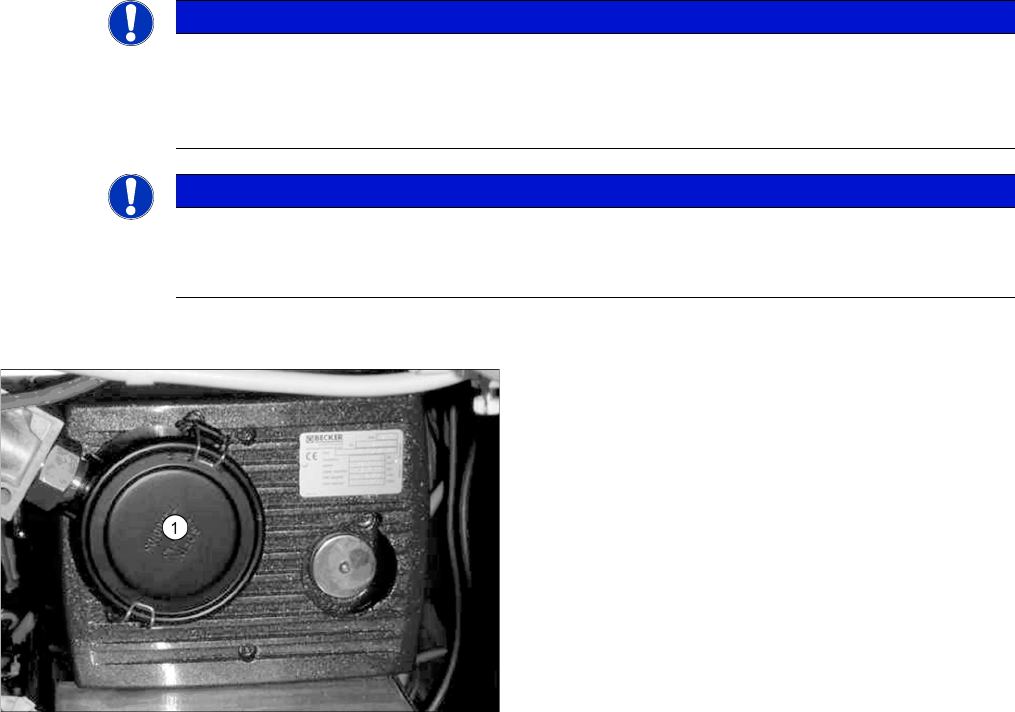

► Öffnen Sie die seitlichen Halteklammern des
Filtergehäuses (1) und nehmen Sie den Deckel ab.
► Nehmen Sie den Vakuumfilter heraus.
► Prüfen Sie den Vakuumfilter und tauschen Sie diesen
ggf. aus. (Filtereinsatz [03077677-xx])
Instandhaltung
Instandhaltungstätigkeiten C&P20/A/M/P-Kopf 4.2.1 Prüfen/Austauschen der vakuumführenden Teile
54 Vacuum Pump Vakuumpumpe
4.2
4.2 Instandhaltungstätigkeiten C&P20/A/M/P-Kopf
Instandhaltungstätigkeiten C&P20/A/M/P-Kopf
4.2.1
4.2.1 Prüfen/Austauschen der vakuumführenden Teile
Prüfen/Austauschen der vakuumführenden Teile
Überprüfung des Schalldämpfers (bei Druckluftbetrieb)
VORSICHT
Köpfe nicht verwechseln!
Die Wartung des C&P20-Kopfes unterscheidet sich von der Wartung der C&P20 A-, C&P20 M-
und C&P20 P-Köpfe.
Die Wartung der C&P20 A-, C&P20 M- und C&P20 P-Köpfe ist identisch.
Auf die Unterschiede wird explizit hingewiesen.
Wenn nicht anders erwähnt gelten alle Angaben für C&P20-, C&P20 A-, C&P20 M- und
C&P20 P-Kopf.
HINWEIS
Segmente prüfen, Kamera-Optik
► Überprüfen Sie insbesondere die Segmente, welche beim Vakuumtest auffällig waren.
► Achten Sie darauf die Kamera-Optik nicht zu verschmutzen oder zu beschädigen.
HINWEIS
Schalldämpfer oder Blendenring
Bei Vakuumpumpenbetrieb ist anstelle des Schalldämpfers ein Blendenring verbaut.

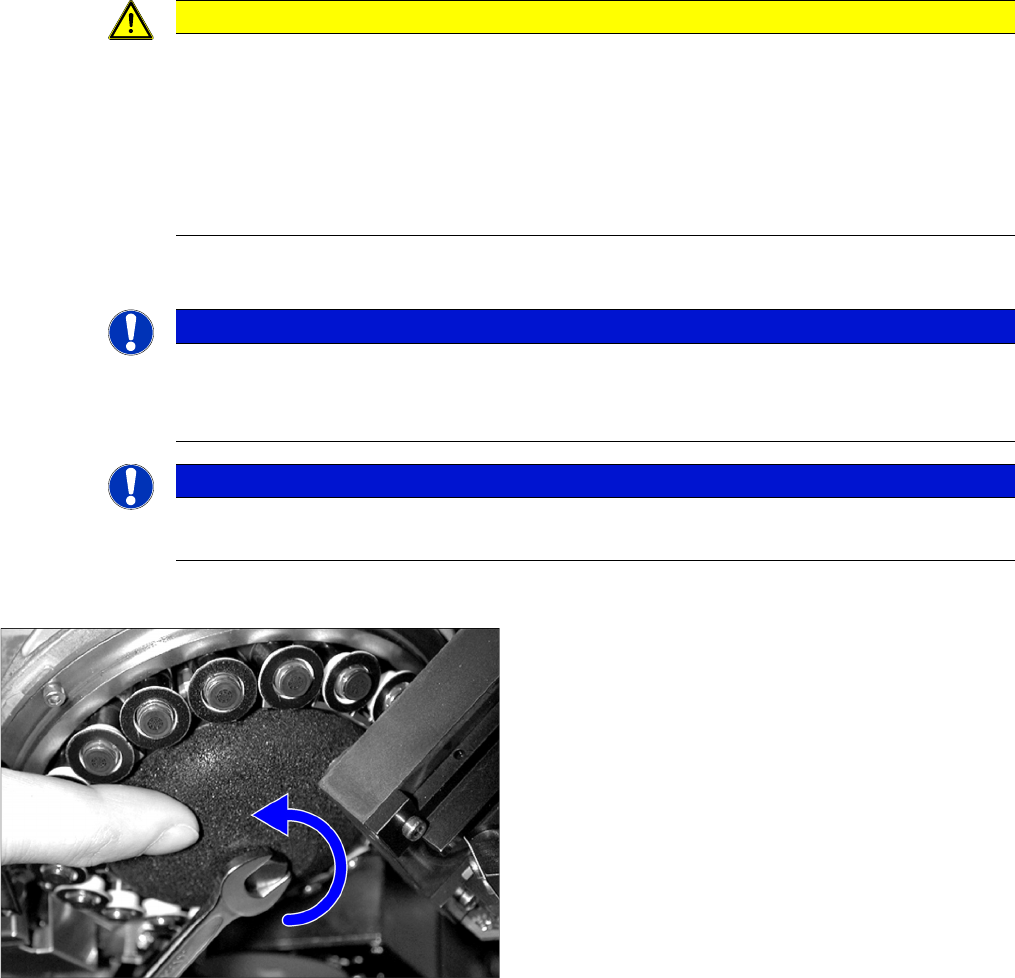

► Demontieren Sie den Schalldämpfer. Lösen Sie dazu
die Befestigungsschraube des Schalldämpfers und
hebeln Sie den Schalldämpfer vorsichtig heraus.
► Prüfen Sie den Schalldämpfer auf Verschmutzungen
und tauschen Sie diesen ggf. aus.
Ziehen Sie die Befestigungsschraube des
Schalldämpfers handfest an.
