Instandhaltung Instandhaltungstätigkeiten C&P20/A/M/P-Kopf 4.2.1 Prüfen/Austaus ch en der vakuumführenden Teile 54 Vacuum Pump Vakuumpumpe 4.2 4 . 2 I n s t a n d h a lt u n g s t ä t ig k e it e n C & P 2 0 / A …
Instandhaltung
4.1.4 Durchführen der Instandhaltungstätigkeiten Instandhaltungstätigkeiten Vakuumpumpe
Vacuum Pump Vakuumpumpe 53
4.1.4
4.1.4 Durchführen der Instandhaltungstätigkeiten
Durchführen der Instandhaltungstätigkeiten
SXDX4 X34iS
4.1.4.1
4.1.4.1 Prüfen/Austauschen des Filtereinsatzes
Prüfen/Austauschen des Filtereinsatzes
HINWEIS
Anleitung des Herstellers beachten
► Für genaue Informationen zu den Instandhaltungsintervallen und zur Durchführung der ein-
zelnen Instandhaltungstätigkeiten lesen Sie die Bedienungsanleitung des Herstellers Ihrer
Vakuumpumpe.
HINWEIS
Montageanleitung beachten
► Lesen Sie für diese Arbeiten auch die "Montageanleitung Vakuumpumpe SX4/DX4"
[00196845-xx].
► Öffnen Sie die seitlichen Halteklammern des
Filtergehäuses (1) und nehmen Sie den Deckel ab.
► Nehmen Sie den Vakuumfilter heraus.
► Prüfen Sie den Vakuumfilter und tauschen Sie diesen
ggf. aus. (Filtereinsatz [03077677-xx])
Instandhaltung
Instandhaltungstätigkeiten C&P20/A/M/P-Kopf 4.2.1 Prüfen/Austauschen der vakuumführenden Teile
54 Vacuum Pump Vakuumpumpe
4.2
4.2 Instandhaltungstätigkeiten C&P20/A/M/P-Kopf
Instandhaltungstätigkeiten C&P20/A/M/P-Kopf
4.2.1
4.2.1 Prüfen/Austauschen der vakuumführenden Teile
Prüfen/Austauschen der vakuumführenden Teile
Überprüfung des Schalldämpfers (bei Druckluftbetrieb)
VORSICHT
Köpfe nicht verwechseln!
Die Wartung des C&P20-Kopfes unterscheidet sich von der Wartung der C&P20 A-, C&P20 M-
und C&P20 P-Köpfe.
Die Wartung der C&P20 A-, C&P20 M- und C&P20 P-Köpfe ist identisch.
Auf die Unterschiede wird explizit hingewiesen.
Wenn nicht anders erwähnt gelten alle Angaben für C&P20-, C&P20 A-, C&P20 M- und
C&P20 P-Kopf.
HINWEIS
Segmente prüfen, Kamera-Optik
► Überprüfen Sie insbesondere die Segmente, welche beim Vakuumtest auffällig waren.
► Achten Sie darauf die Kamera-Optik nicht zu verschmutzen oder zu beschädigen.
HINWEIS
Schalldämpfer oder Blendenring
Bei Vakuumpumpenbetrieb ist anstelle des Schalldämpfers ein Blendenring verbaut.
► Demontieren Sie den Schalldämpfer. Lösen Sie dazu
die Befestigungsschraube des Schalldämpfers und
hebeln Sie den Schalldämpfer vorsichtig heraus.
► Prüfen Sie den Schalldämpfer auf Verschmutzungen
und tauschen Sie diesen ggf. aus.
Ziehen Sie die Befestigungsschraube des
Schalldämpfers handfest an.
Instandhaltung
4.2.1 Prüfen/Austauschen der vakuumführenden Teile Instandhaltungstätigkeiten C&P20/A/M/P-Kopf
Vacuum Pump Vakuumpumpe 55
Überprüfung des Blendenrings (bei Vakuumpumpenbetrieb)
Überprüfung des Haltekreises (bei Druckluftbetrieb)

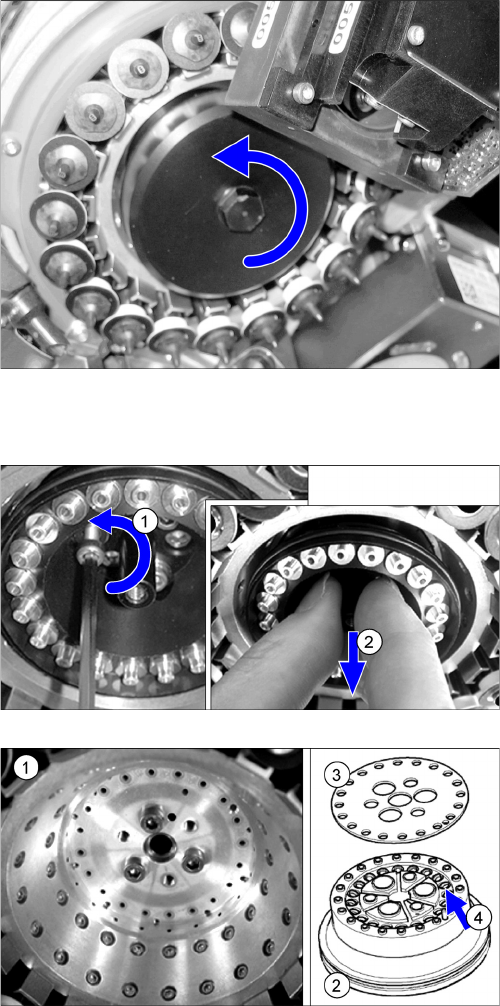

► Demontieren Sie den Blendenring. Lösen Sie dazu
die Befestigungsschraube der Abdeckung und neh-
men Sie die Abdeckung zusammen mit dem Blen-
denring ab.
► Prüfen Sie die Dichtscheibe und den O-Ring am
Blendenring auf Verschmutzungen und
Beschädigungen und tauschen Sie diese ggf. aus.
Ziehen Sie die drei Befestigungsschrauben des Blen-
denrings mit einem Drehmoment von 25+5 Ncm fest.
Ziehen Sie die Befestigungsschraube der Abdeckung
handfest an.
► Demontieren Sie den Vakuumverteiler-Haltekreis.
► Lösen Sie nur die drei hervorstehenden Befesti-
gungsschrauben am Haltekreis und nehmen Sie die-
sen heraus.
► Prüfen Sie den Sitz des Haltekreises (1) auf Ver-
schmutzungen.
► Reinigen Sie den Sitz ggf. mit einem flusenfreien
Tuch.
► Prüfen Sie den Haltekreis (2) und die Dichtung (3) auf
Verschmutzung und Beschädigung. Tauschen Sie
den Haltekreis bei starken Verschmutzungen oder
Beschädigungen gegen einen neuen aus.
► Reinigen Sie den Haltekreis mit Druckluft. Achten Sie
dabei darauf, dass keine Schmutzpartikel in die
Venturidüsen (4) gelangen.
