Instandhaltung
Instandhaltungstätigkeiten C&P20/A/M/P-Kopf 4.2.1 Prüfen/Austauschen der vakuumführenden Teile
56 Vacuum Pump Vakuumpumpe
► Montieren Sie Haltekreis und Schalldämpfer wieder in umgekehrter Reihenfolge. Diese Tätigkeit
muss durch autorisiertes Personal durchgeführt werden. Für den Aus- und Einbau lesen Sie die Ser-
viceanleitung Ihrer Maschine. Beachten Sie dabei folgende Hinweise:
VORSICHT
Einbauhinweise
► Bei der Montage muss der Zentrierstift in die gegenüberliegende Bohrung im Sitz des Hal-
tekreises positioniert werden, da der Haltekreis sonst um 120 Grad verdreht montiert wer-
den könnte.
► Achten Sie darauf, dass die Dichtung ordnungsgemäß eingesetzt ist!
► Ziehen Sie die drei Befestigungsschrauben des Haltekreises mit 25+5 Ncm fest.
► Setzen Sie den Schalldämpfer wieder ein und schrauben Sie ihn an. Die Schraube darf nur
"handfest" angezogen werden.
Anhang
Anordnung von Vakuumpumpen und Verteiler
Vacuum Pump Vakuumpumpe 57
5
5 Anhang
Anhang
5.1
5.1 Anordnung von Vakuumpumpen und Verteiler
Anordnung von Vakuumpumpen und Verteiler

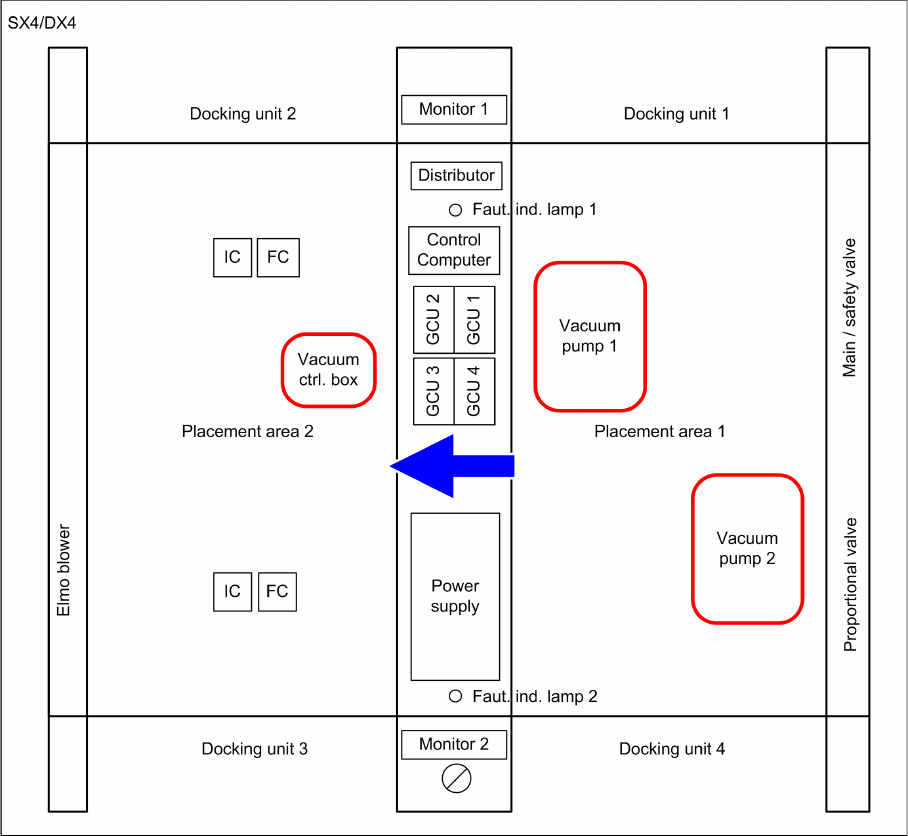

SX4/DX4
Anhang
Anordnung von Vakuumpumpen und Verteiler
58 Vacuum Pump Vakuumpumpe

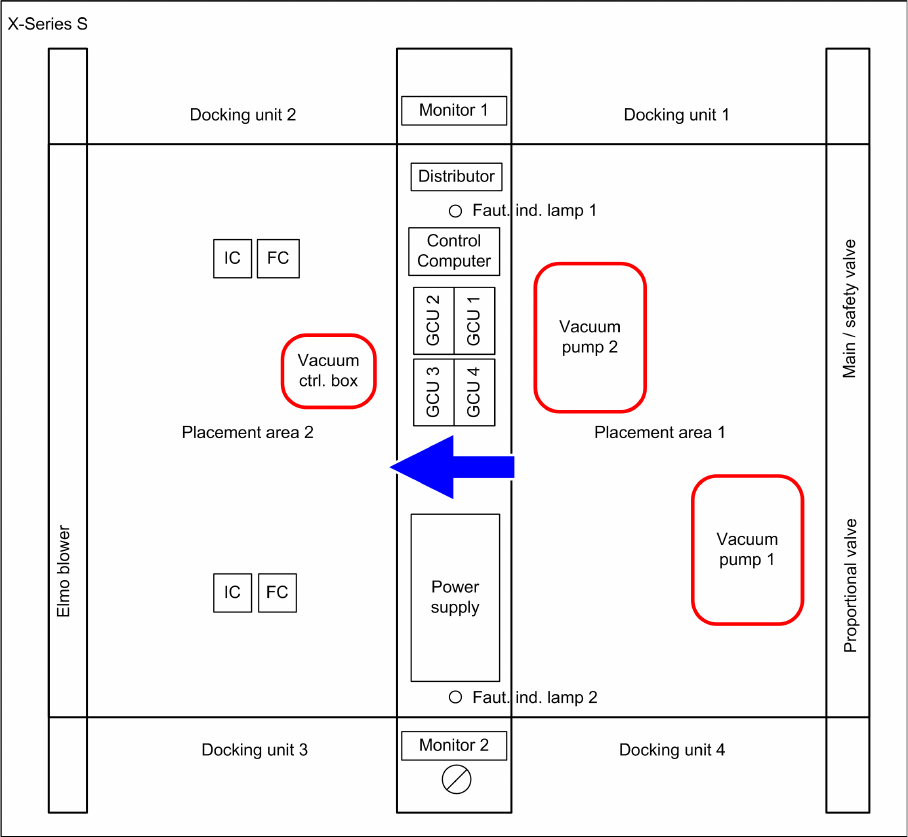

X-Serie S
