Anhang Verschlauchung der Portale mit Vakuumpumpe 62 Vacuum Pump Vakuumpumpe 5.5 5 . 5 V e r s c h la u c h u n g d e r P o r t a le m it V a k u u m p u m p e Verschlauchung der Portale mit Vakuumpumpe

100%1 / 132
Anhang

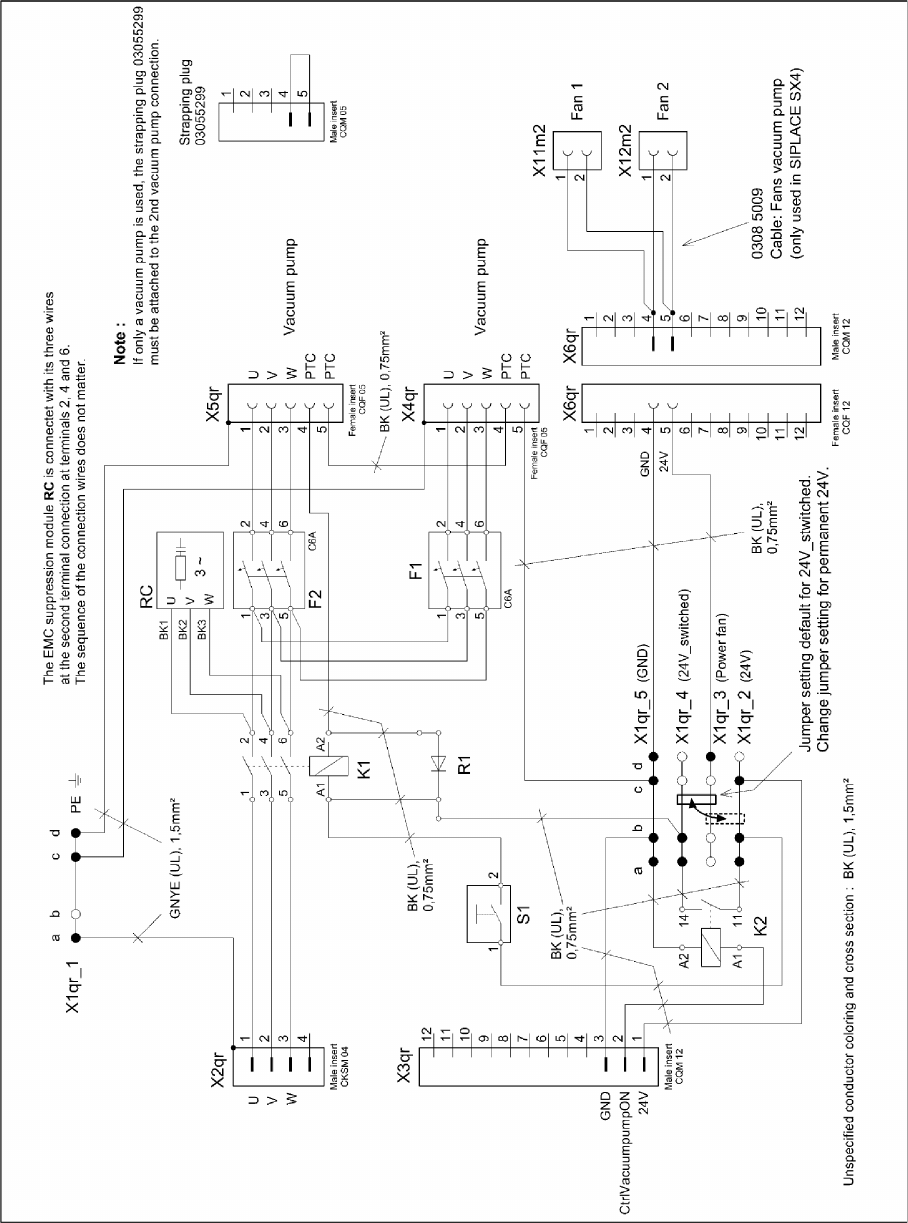

Vakuumpumpe Schaltplan Anschlusseinheit
Vacuum Pump Vakuumpumpe 61
5.4
5.4 Vakuumpumpe Schaltplan Anschlusseinheit
Vakuumpumpe Schaltplan Anschlusseinheit
Anhang

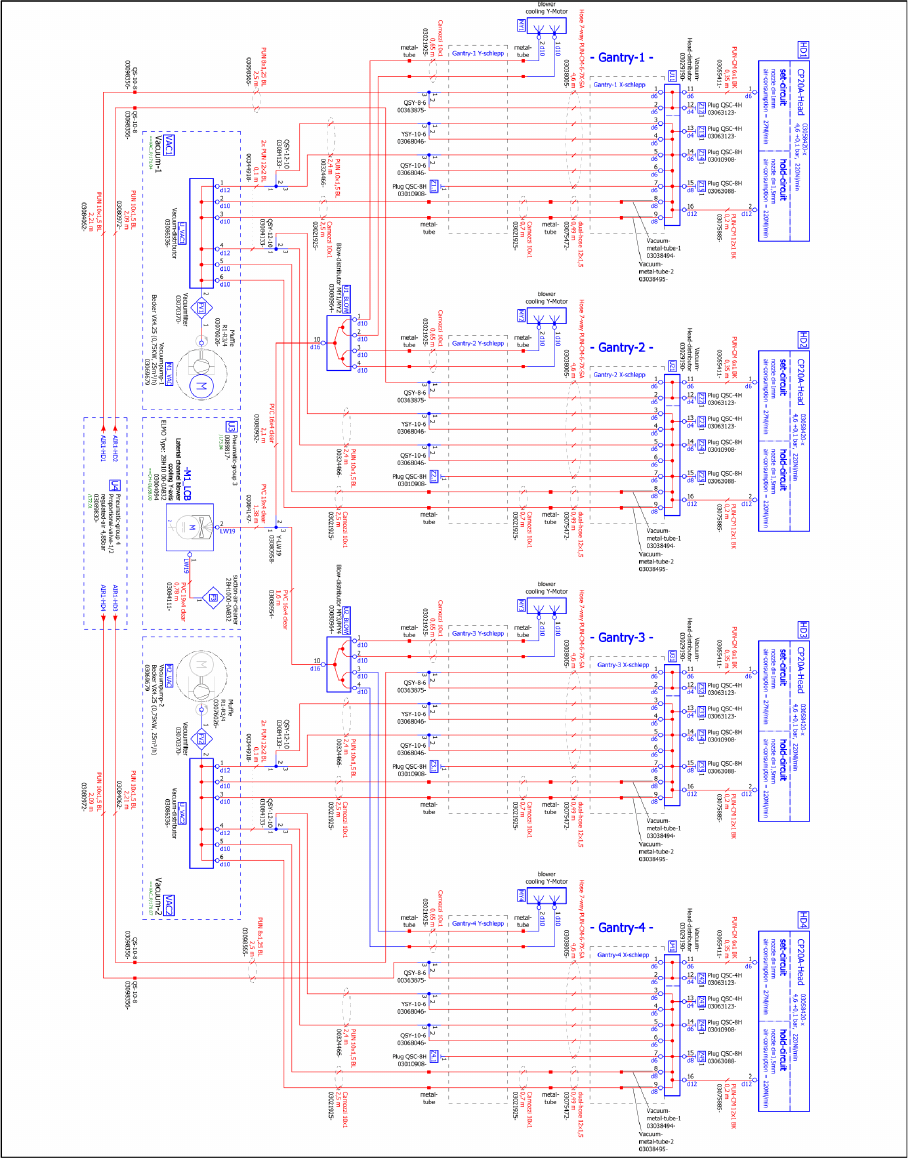

Verschlauchung der Portale mit Vakuumpumpe
62 Vacuum Pump Vakuumpumpe
5.5
5.5 Verschlauchung der Portale mit Vakuumpumpe
Verschlauchung der Portale mit Vakuumpumpe
Anhang
5.6.1 Motorschutzschalter/Motorschutz-Auslöserblock tauschen Auszüge aus der Serviceanleitung
Vacuum Pump Vakuumpumpe 63
5.6
5.6 Auszüge aus der Serviceanleitung
Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung. In der Serviceanleitung Ihrer Maschine
finden Sie ggf. weitere Informationen.
5.6.1
5.6.1 Motorschutzschalter/Motorschutz-Auslöserblock tauschen
Motorschutzschalter/Motorschutz-Auslöserblock tauschen
Übersicht
► Wählen Sie das passende Kapitel:
▪ "5.6.1.1 Motorschutzschalter PKZ2 tauschen [00342494-xx]" [ ➙ 63]
▪ "5.6.1.2 Motorschutz-Auslöserblock (PKZ2) tauschen" [ ➙ 65]
▪ "5.6.1.3 Motorschutzschalter PKE32/XTU-32 tauschen [03098183-xx]" [ ➙ 67]
5.6.1.1
5.6.1.1 Motorschutzschalter PKZ2 tauschen [00342494-xx]
Motorschutzschalter PKZ2 tauschen [00342494-xx]
Teile, Hilfsmittel und Werkzeug
▪ Motorschutzschalter PKZ2 Grundgerät 3 polig [00342494-xx]
Dazu gehört ein Motorschutz-Auslöseblock:
– Motorschutz-Auslöseblock ZM-32-PKZ2 (US Version) [00342496-xx]
– Motorschutz-Auslöseblock ZM-16-PKZ2 (alle außer US) [00342495-xx]
1. Motorschutzschalter – alte Version mit Motorschutz-
Auslöserblock
2. Motorschutzschalter – neue Version ohne Motor-
schutz-Auslöserblock
HINWEIS
Alte Version [00342494-xx]
Diese Version des Motorschutzschalters ist abgekündigt und muss ggf. gegen die neue Version
"Motorschutzschalter PKE32/XTU-32 komplett 3polig“ [03098183-xx] getauscht werden.
► Lesen Sie dazu auch Abschnitt "5.6.1.3 Motorschutzschalter PKE32/XTU-32 tauschen
[03098183-xx]" [ ➙ 67].
HINWEIS
Motorschutz-Auslöseblock
Zum Motorschutzschalter gehört der passende Motorschutz-Auslöseblock.
► Für den Tausch des Motorschutz-Auslöseblocks lesen Sie Abschnitt "5.6.1.2 Motorschutz-
Auslöserblock (PKZ2) tauschen" [➙65]. Achten Sie insbesondere auf die richtigen Einstel-
lungen.
