维修调整要领书 监视器背灯的更换 8-3-2-1. 安全上的注意事项 更换时请注意以下事项。另外，请一定按照本要领书上记述的作业内容和注意事项等进行作业。 作业时请一定关闭主机电源之后再进行作业。 准备好零件安装和配线 内部配线请使用配线器具和线夹以避免接近发热零件和高压零件，…
维修调整要领书
）该窗口出现后，如下图所示用手指按箭头的前端。
当触摸输入后其他部位也会显示箭头，请同样用手指按箭头的前端。

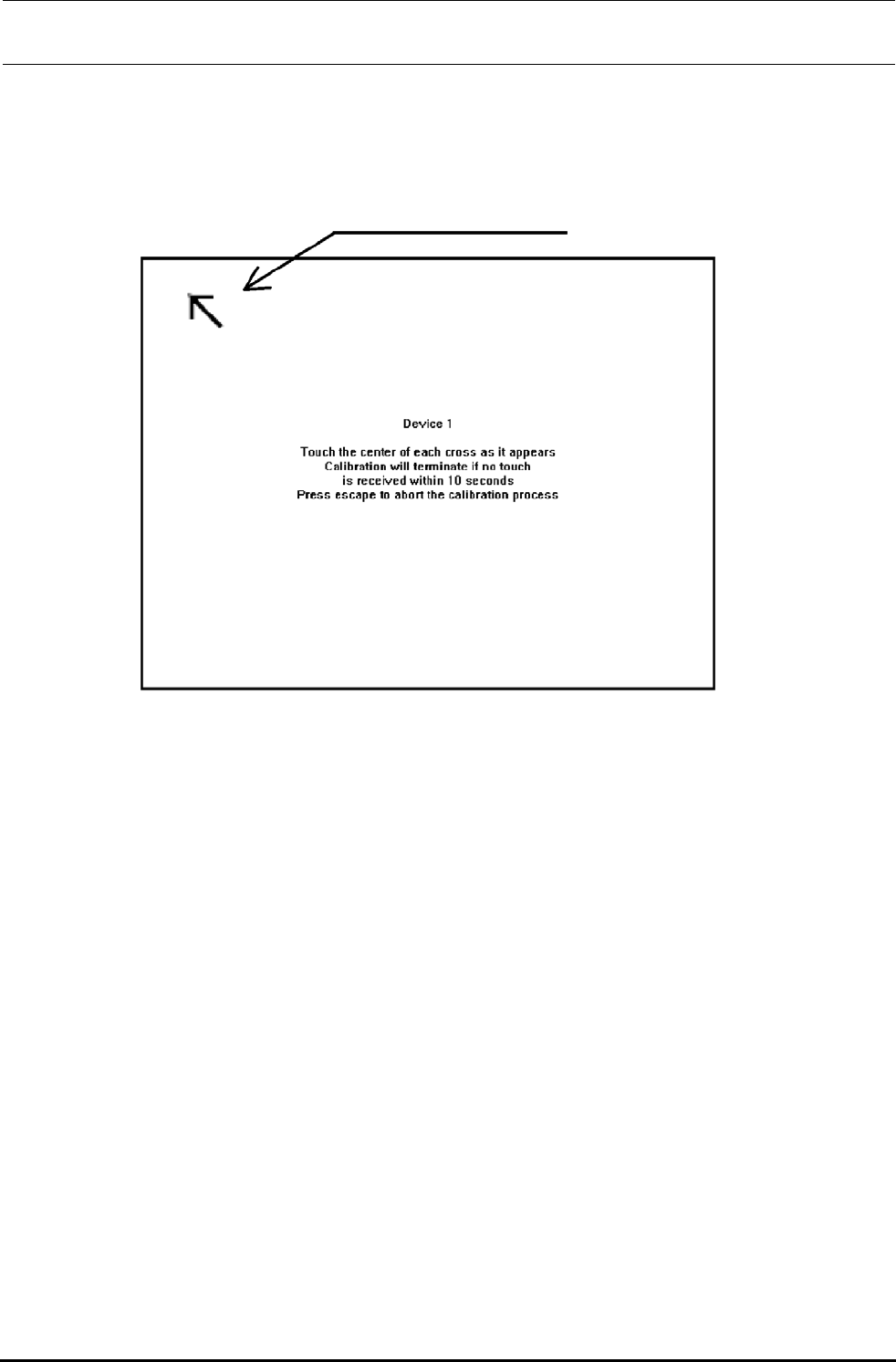

图 校准画面
）所有校准点的输入结束后，出现 ，显示信息催促保存进行过的校准数据。如果
箭头所示的输入都正确进行了，则点击按钮。
）为了使 驱动器的变更生效，请执行命令提示：之后再关机。
具体请参照「 驱动器的更新操作」。
用手指按箭头的前端
维修调整要领书
监视器背灯的更换
8-3-2-1. 安全上的注意事项
更换时请注意以下事项。另外，请一定按照本要领书上记述的作业内容和注意事项等进行作业。
作业时请一定关闭主机电源之后再进行作业。
准备好零件安装和配线
内部配线请使用配线器具和线夹以避免接近发热零件和高压零件，另外，安装钣金时请注意不要
被夹。内部配线必须周密安全。
仔细安装扁平电缆
扁平电缆是又薄又容易折断的东西。在更换背光，安装扁平电缆时，请慎重地作业。
液晶的操作
本安装特别是液晶膜块使用玻璃和精密配线零件，因此如果掉落或碰到坚硬的东西或受到冲击之
后，有可能发生破裂，受伤或内部断线的故障。操作时请充分注意。
关于静电
本安装使用，因此操作时请充分注意静电，安装时请设置人体地线等。请遵守通常对电子
零件的静电注意事项。
8-3-2-2. 零件和货号
更换用背灯和更换对象的监视器的货号图表所示。
表
零件 货号
背灯
维修调整要领书
8-3-2-3.的更换方法
8-3-2-3-1. 背灯的更换
注）拔出电缆时要注意有无破损、断线。如果在断线状态下
接通电源，则有冒烟、着火的危险。
【工序】向所示的箭头方向按下固定背灯管用的卡爪。
【工序】完成工序后即顺所示的箭头方向拔出背灯。
注）不要硬拉背灯电缆。极可能引起电缆断线，有
冒烟、着火的危险。
【工序】按与工序相反的方向插入更换用的背灯管，插
到头时可听到固定用的卡爪有“咔嚓”一声。
【工序】依工序→→的顺序将显示仪回复到原先的状态。
【工序】取下 个部位的 螺钉。
【工序】从夹紧件中取出高压电缆。
【工序】剥掉 带。一般不能再用。
