维修调整要领书 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 空气配管的维护请在打开原压以及 汽缸驱动系的残压后进行。 试胶单元 弹簧更换 ． 下面夹紧器 的拆卸 请从带状支撑物底座和带状支撑物 中拆下下面夹紧器 并进行…
维修调整要领书

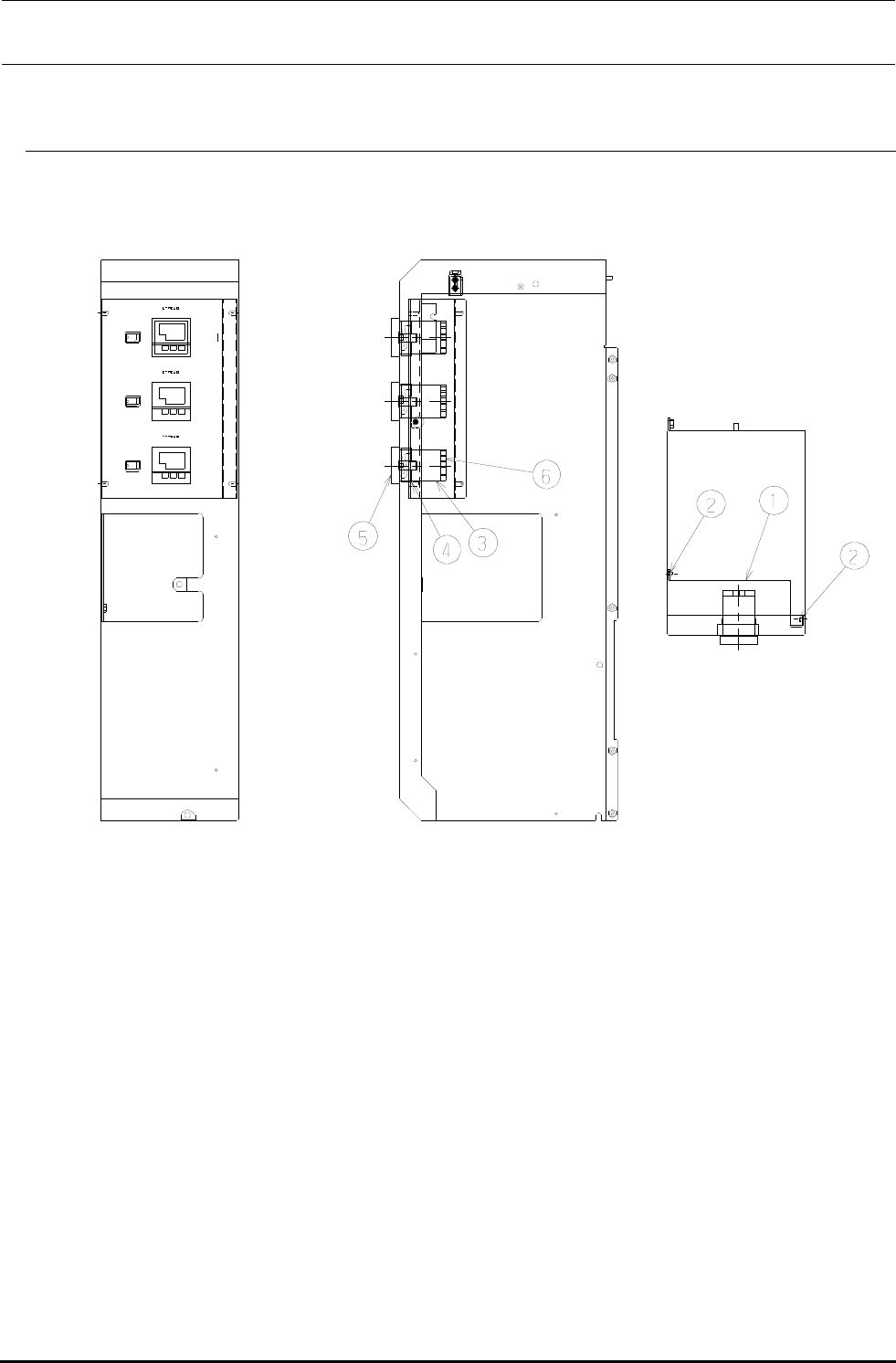

温调装置的安装
请在上嵌套上保护罩。
请把从机器的面前插入保护罩。
请把塑料重物从机器的后方嵌入。
此时，请尽可能的嵌入到最深处使没有松的余地。
如果拧紧的上下螺钉的话，从机器的后方拉则的松弛度减少。
在达到即使把上下摇晃也不松弛的程度时，请拧紧。
在上面安装扎线，请按照原样进行配线以及固定。
请安装保护罩。
请用把固定。
※温调装置的参数在出货时已经设定完毕。
正面图 右侧面图
上面图
维修调整要领书
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
空气配管的维护请在打开原压以及 汽缸驱动系的残压后进行。

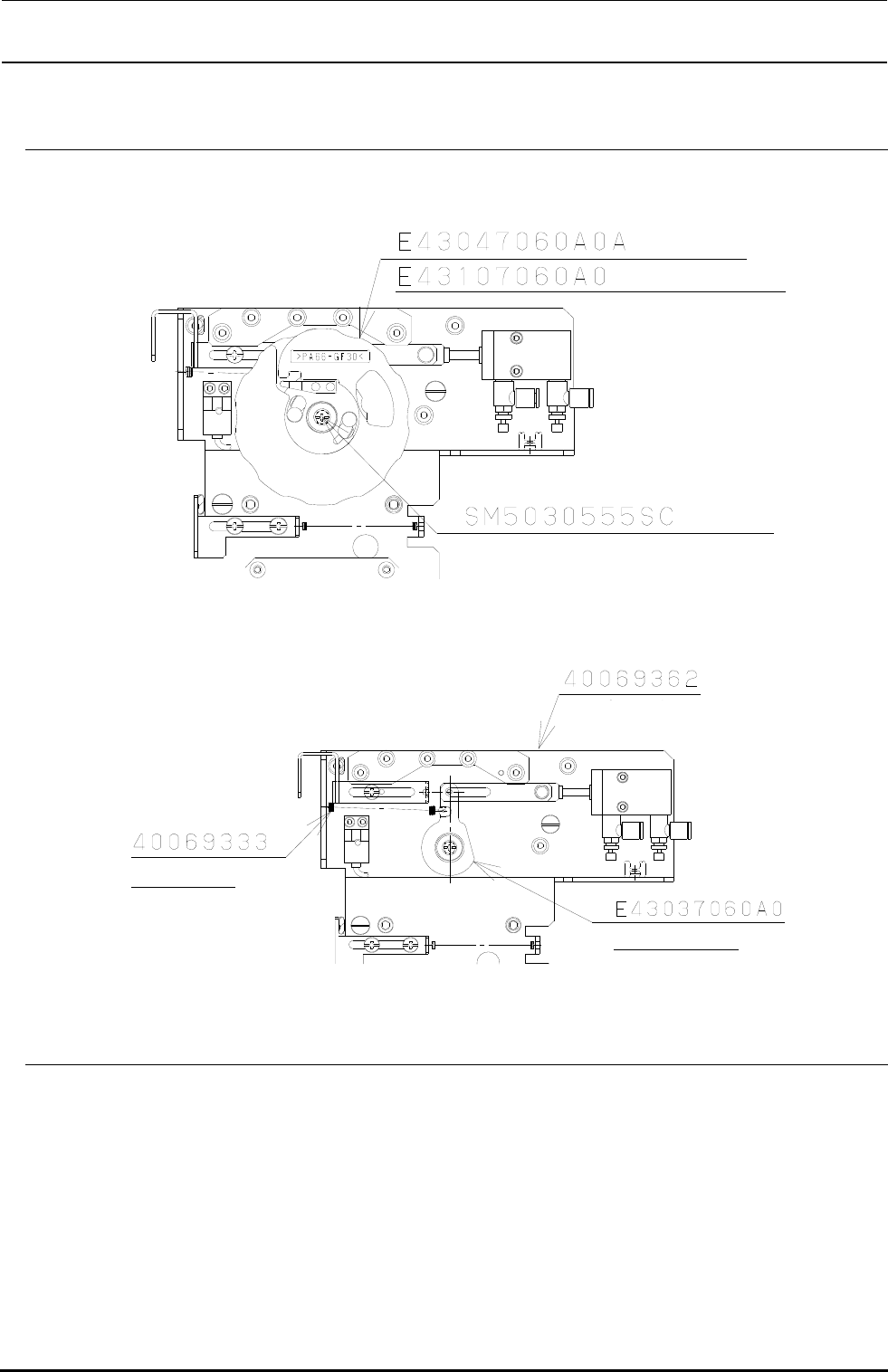

试胶单元
弹簧更换
．下面夹紧器的拆卸
请从带状支撑物底座和带状支撑物 中拆下下面夹紧器 并进行更换。
．下面夹紧器的安装
安装按照相反的顺序进行。
安装的时候请注意挂钩的朝向进行安装。
下图为俯视的时候。
带状支撑物
带状支撑物底座
下面夹紧器
下面夹紧器
危
险
危
险
维修调整要领书
．驱动的拆卸
请拧松机架固定螺钉，拆下带状支撑物和机架。
从带状支撑物底座和震动 上拆下驱动 ，然后进行更换。
．驱动的安装
安装按照与拆卸相反的顺序进行。
因为安装机架固定螺钉的传动轴向后拉拢，刚开始旋转时请不要把极力螺钉压在传动轴上。传动
轴被拉进里面的时候，请不要把 的螺钉等拧进往上提。
机架
带状支撑物
固定螺钉
夹紧转矩
驱动
带状支撑物底座
震动
