维修调整要领书 ． 向上夹紧器 的安装 安装按照拆卸的顺序进行。 安装之际请注意挂钩的方向进行安装。
维修调整要领书
．向上夹紧器的拆卸
拆卸和驱动 的拆卸一样，请拧松机架固定螺钉，然后拆下带状支撑物和机架。
拆下驱动 ，拧松来连接块的止动螺钉，拆下拉传动轴然后请拆下震动 和辊扎传动控制杆。
没有拔出拉传动轴的时候，汽缸前端达到拉传动轴的最底层可以认为干涉。这个时候利用做好的
槽提升震动 ，请避开下面。

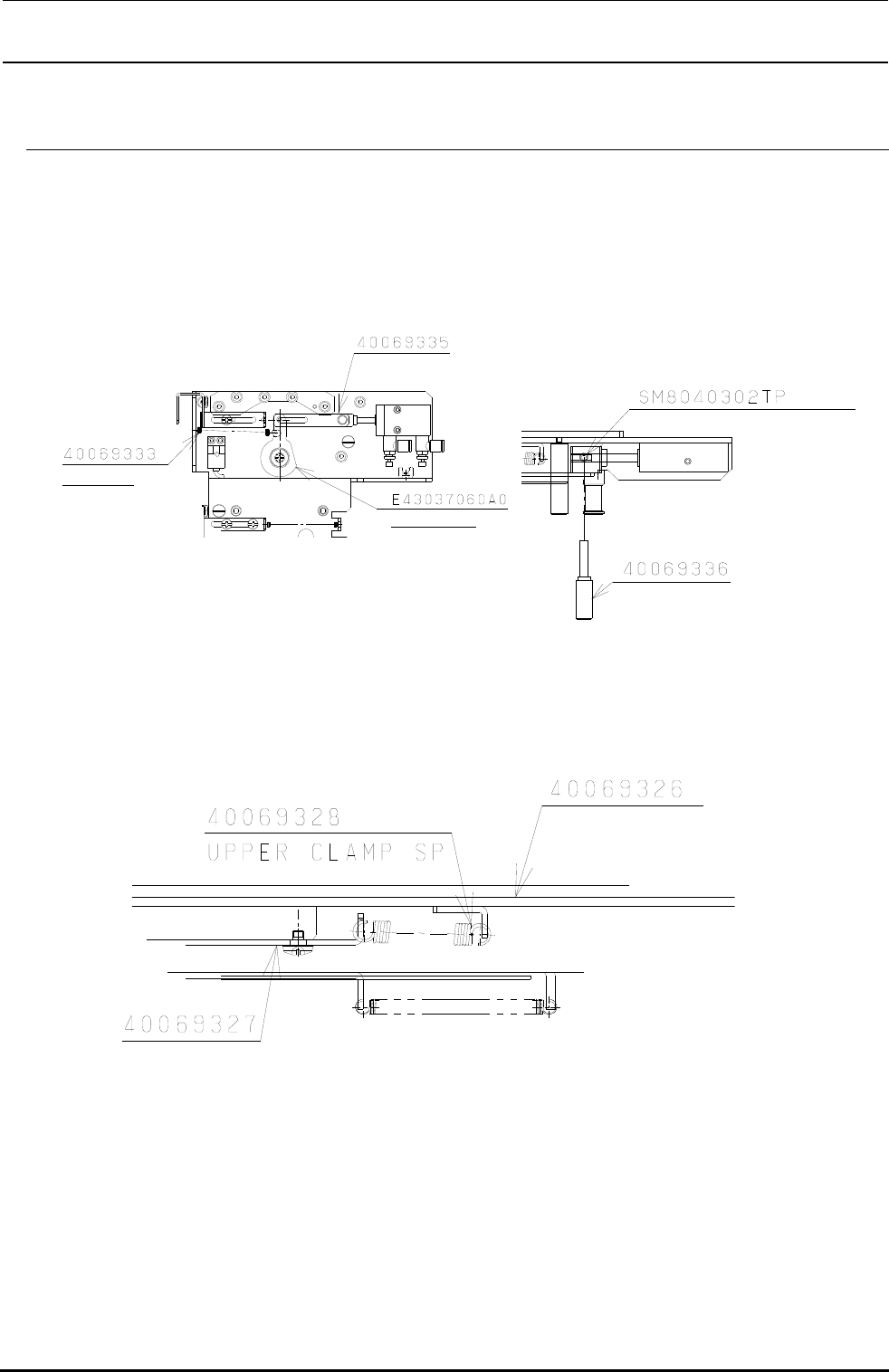

请从带状支撑物 和带状支撑物底座中拆下向上夹紧器 然后进行更换。
驱动
辊扎传动控制杆
震动
止动螺钉
夹紧转矩
拉传动轴
带状支撑物
带状支撑物底座
维修调整要领书
．向上夹紧器的安装
安装按照拆卸的顺序进行。
安装之际请注意挂钩的方向进行安装。
维修调整要领书
垫圈的更换
．垫圈的拆卸
请将垫圈从带状支撑物 ， 中拆下进行更换。
请削去附着在带状支撑物 ， 上的粘合剂。
．垫圈的安装
垫圈的安装用粘着剂粘贴。在粘贴面进行脱脂之后进行。
更换后，到粘着剂变硬位置要防置一个小时以上。

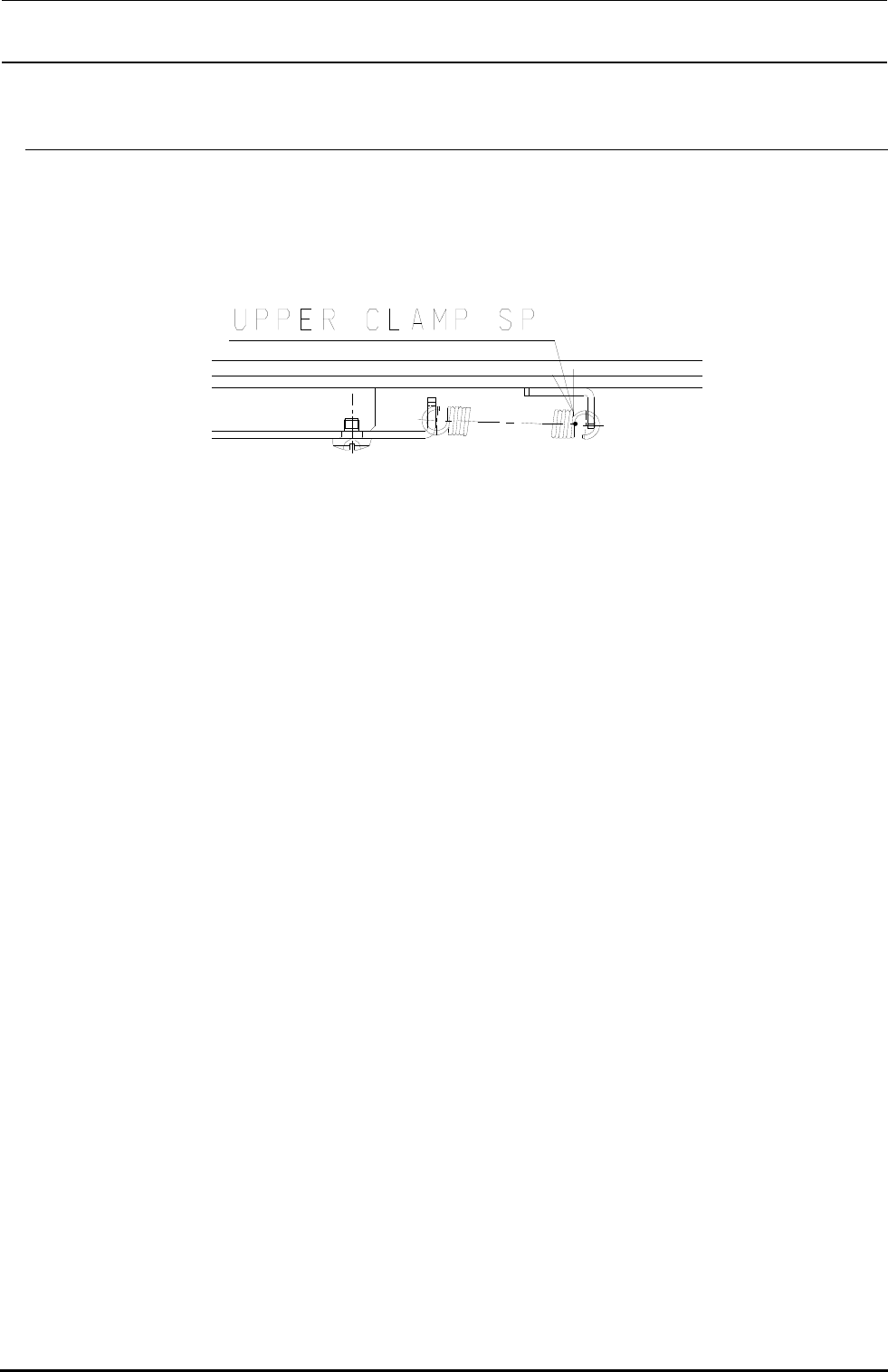

※ 垫圈的长度和安装位置如下图所示进行粘贴。
带状支撑物
带状支撑物
垫圈
