维修调整要领书 ． 汽缸的安装 安装按照拆卸的顺序进行。 请将汽缸和螺母的位置调到如图所示位置，然后进行固定。 请在螺母上点胶锁定漆 。 请参考 表试胶单元（ ），然后进行速度控制器的调整。 …
维修调整要领书
汽缸的更换
．汽缸的拆下
请从汽缸的速度控制器中拆下送器管。
拧松汽缸的螺母后，旋转汽缸传动轴，请拆下汽缸。
请从汽缸中拆下速度控制器，然后进行更换。
※ 安装之际旋转速度控制器，然后请从用手停下的位置开始旋转 周。
止动螺钉
夹紧转矩
汽缸附属螺钉
夹紧转矩
固定螺钉
速度控制器
维修调整要领书
．汽缸的安装
安装按照拆卸的顺序进行。
请将汽缸和螺母的位置调到如图所示位置，然后进行固定。
请在螺母上点胶锁定漆 。
请参考 表试胶单元（），然后进行速度控制器的调整。
请参考 表试胶单元（），然后进行试胶带发送量修正。
螺母固定位置
维修调整要领书
为了防止突然的起动造成的事故，请关掉电源之后再进行操作
自動基板幅調整

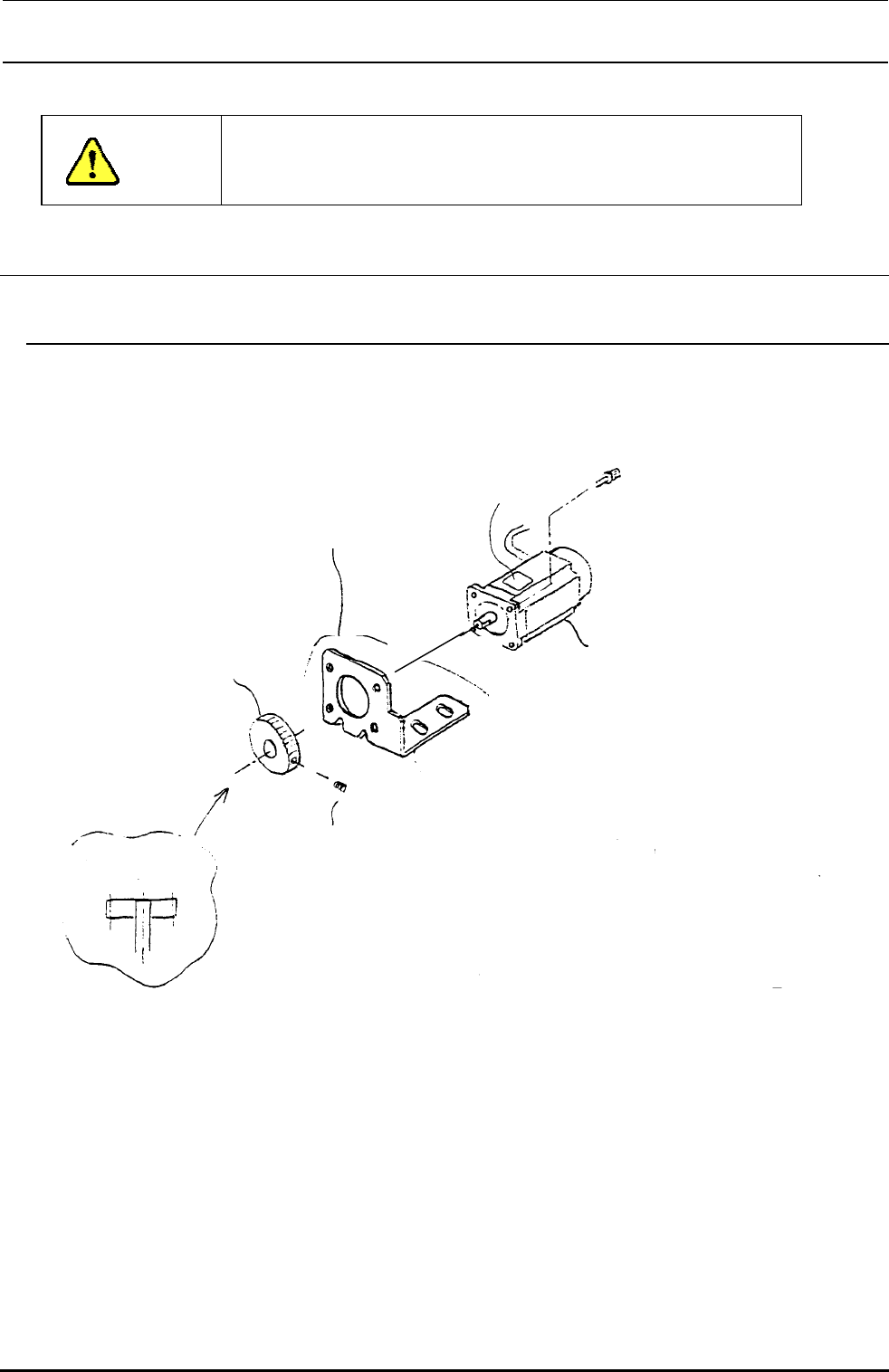

支架的组装
×
∗
×
图
螺丝组
标牌朝上
支架
飞轮
自动宽度调整马达组
固定螺丝
调整端面
危
险
