维修调整要领书 拖链缆线及 拖链缆线线束交换要领书 拖链缆线及 拖链缆线的拆卸 拆下点胶头顶部罩后拆卸连接 拖链缆线 拖链缆线的插头。 从插头支架拆卸 拖链缆线和 拖链缆线的插头。 （参照图 、图 �…
Rev1.1
维修调整要领书
1－7

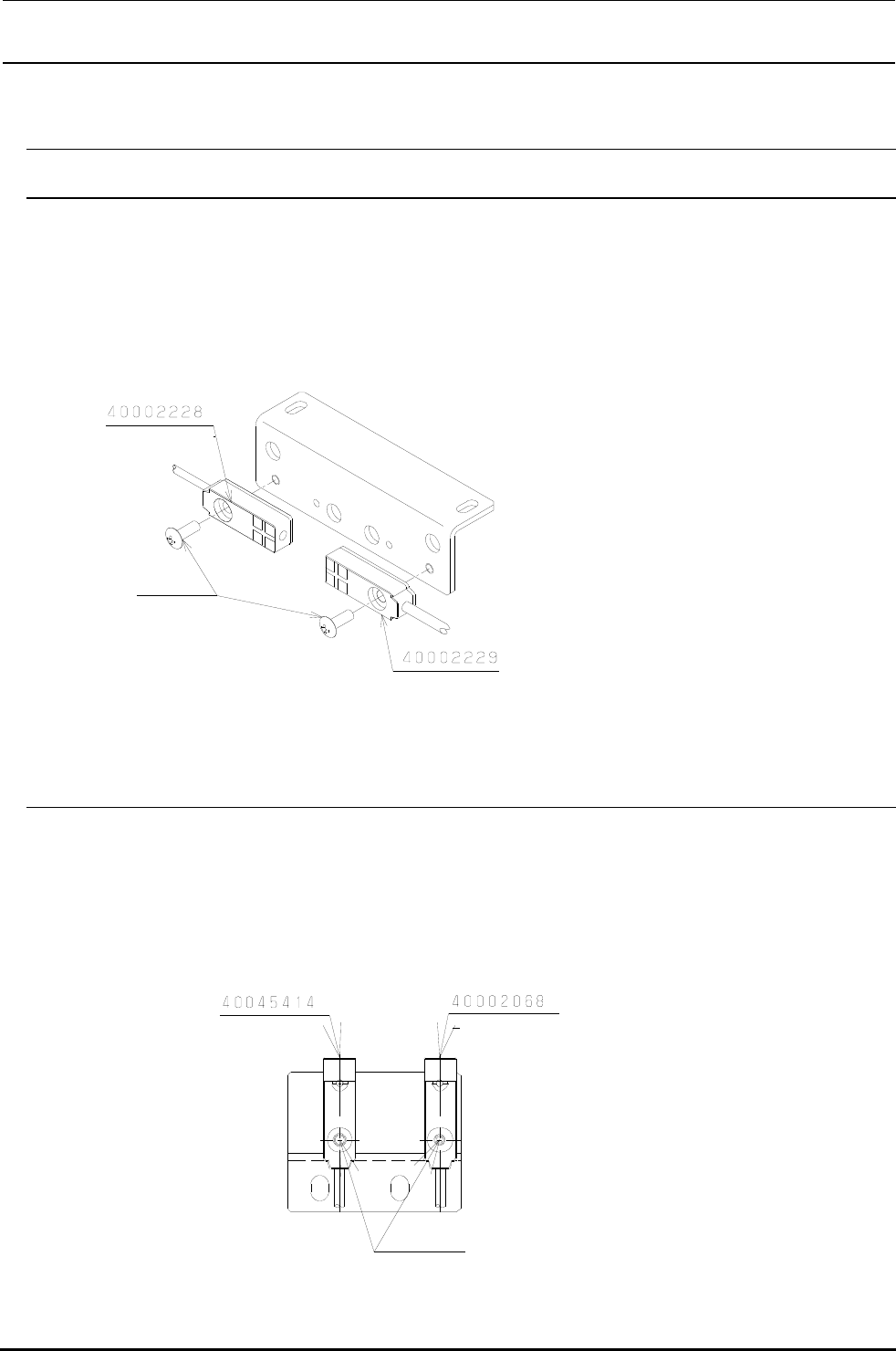

1-2．传感器交换
1-2-1．X轴传感器的交换
1) 请拆下 X 原点传感器的附属螺钉，交换传感器。
2) 安装后请调整限位开关和传感器距离在 0.8～1.5mm 间。
3) 请再次取得 MS 参数（XY 原点粗调整）。
（＋－限位传感器也按照同样的顺序进行更换。但是不需要 MS 参数的再次取得。）
4) 请确认更换后各种传感器的反应。
1-2-2．Y轴传感器的交换
1) 请拆下 Y 原点传感器的附属螺钉，交换传感器。
2) 安装后请调整限位开关和传感器距离在 0.8～1.5mm 间。
3) 请再次取得 MS 参数（XY 原点粗调整）。
（＋－限位传感器也按照同样的顺序进行更换。但是不需要 MS 参数的再次取得。）
4) 请确认更换后各种传感器的反应。
-X 限位传感器
附属螺钉
X 原点传感器
原点传感器
－限位传感器
附属螺钉
夹紧转矩：0.29Nm
维修调整要领书
拖链缆线及拖链缆线线束交换要领书

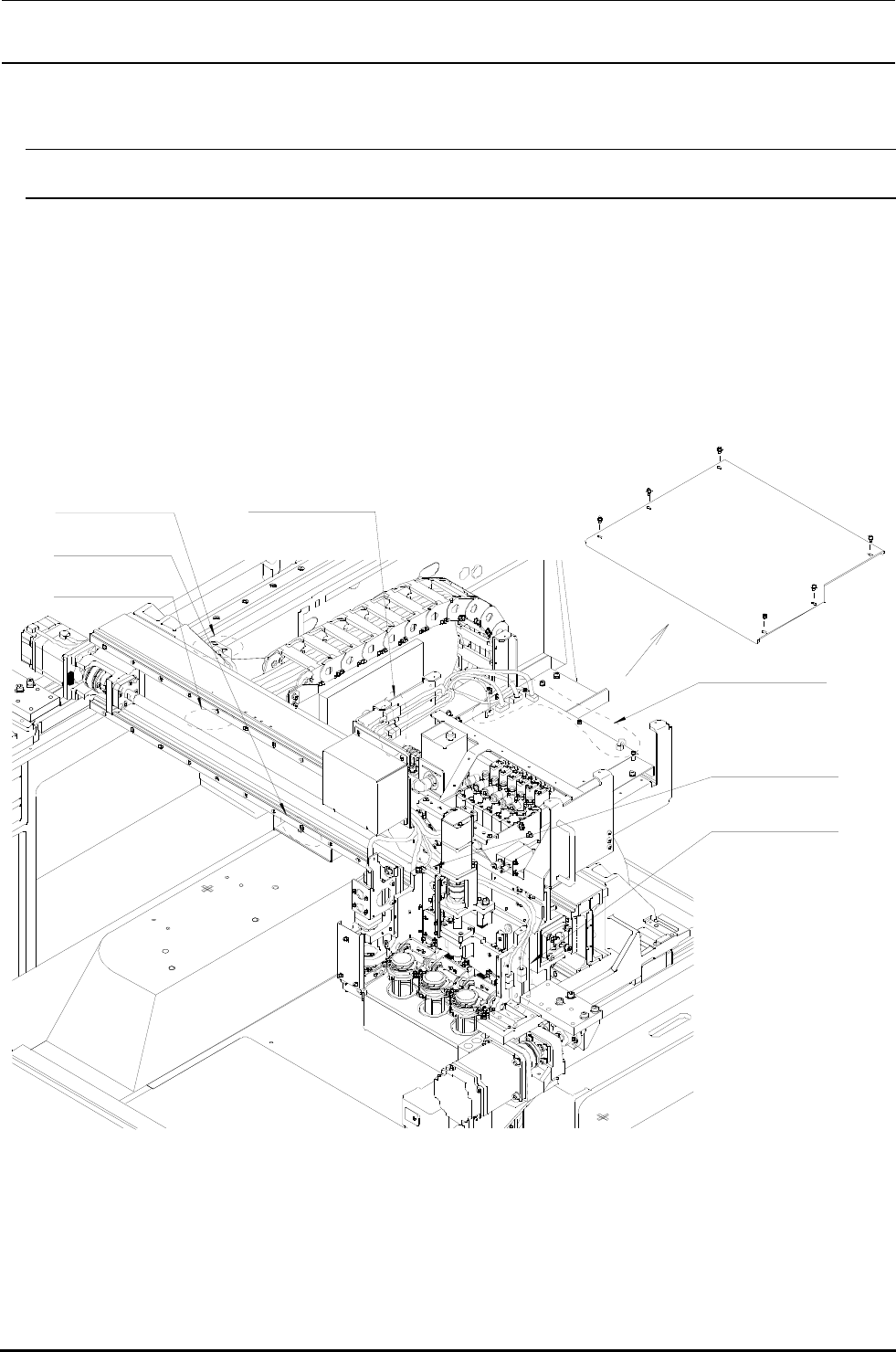

拖链缆线及拖链缆线的拆卸
拆下点胶头顶部罩后拆卸连接 拖链缆线 拖链缆线的插头。
从插头支架拆卸 拖链缆线和 拖链缆线的插头。
（参照图 、图
连接 拖链缆线及 拖链缆线的插头固定如图 所示。
切除固定 拖链缆线和 拖链缆线的线箍，拆下电缆线夹具。
拆下 塑料导轨和 塑料导轨盖，取出 拖链缆线和 拖链缆线。
ヘッド トップ カバー
接続箇所Y-A
接続箇所Y-B
接続箇所Y-C
接続箇所XY-A
接続箇所XY-B
接続箇所XY-C
接続箇所XY-D
图
接续部位
点胶头顶部保护罩
接续部位
接续部位
接续部位
接续部位
接续部位
接续部位
维修调整要领书

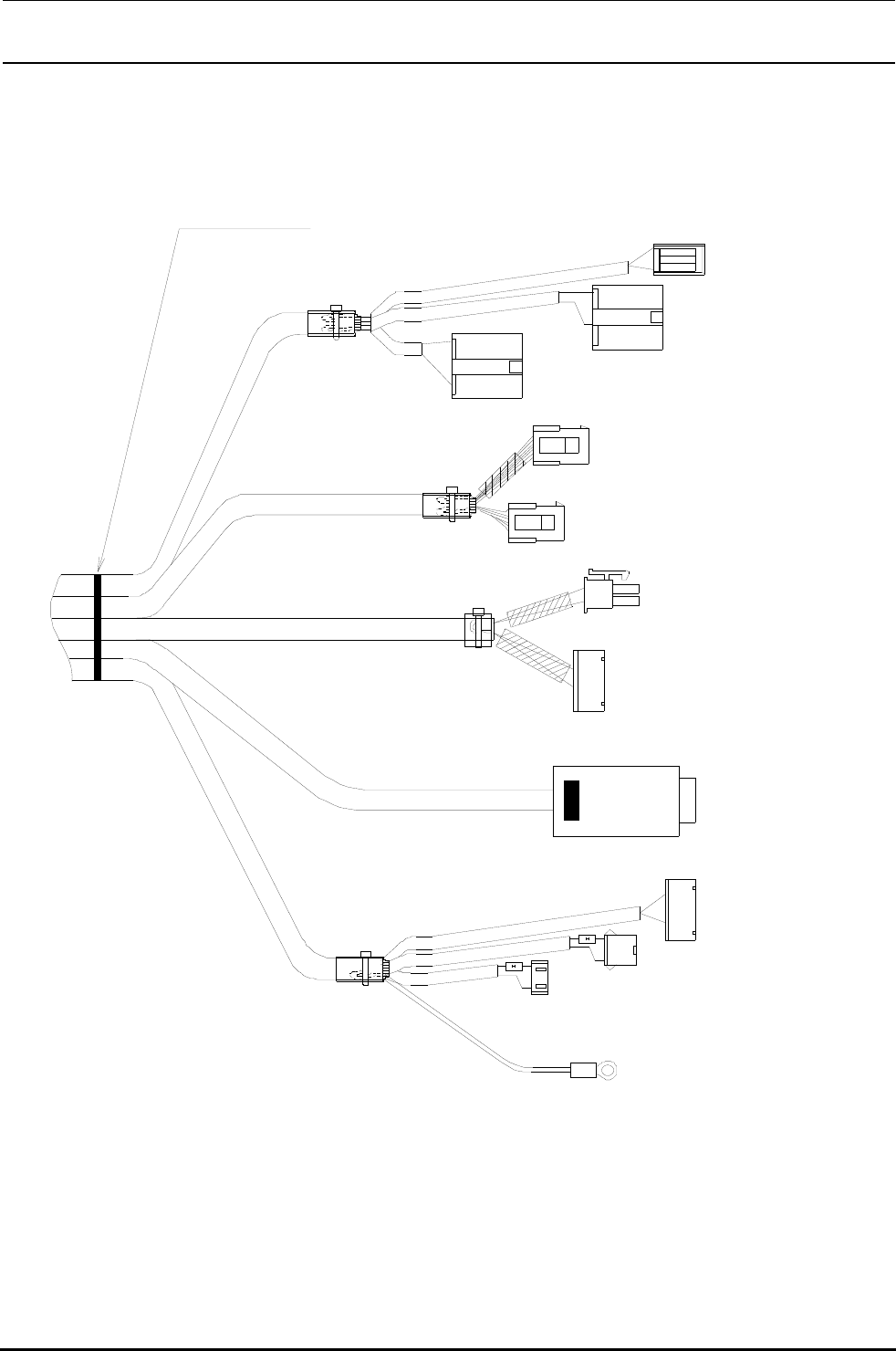

拖链缆线（）（点胶头侧）
白マーキング
Ｈ
(接続箇所XY-C)
(接続箇所XY-A)
(接続箇所XY-A)
(接続箇所XY-A)
(接続箇所XY-A)
(接続箇所XY-B)
(接続箇所XY-B)
(接続箇所XY-B)
(接続箇所XY-B)
(接続箇所XY-B)
(接続箇所XY-D)
(接続箇所XY-D)
CN802
CN212
CN211
CN142
CN141
CN808
CN804
CN213
CN801
CN214
CN810
Ｅ（ヘッド側）
(XY BEAR CABLES ④)
(XY BEAR CABLES ③)
(XY BEAR CABLES ②)
(XY BEAR CABLES ①)
(XY BEAR CABLES ⑤)
图
白色标记
接续部位
接续部位
接续部位
接续部位
接续部位
接续部位
接续部位
接续部位
接续部位
接续部位
接续部位
点胶头侧
接续部位
