维修调整要领书 11-17 面板 ： 使本电路板复位。 ： 对主机 发行 。 这 个 请勿操作。 的意义 绿 �…
维修调整要领书
11-16
基板组（）
功能
备有信号灯控制等功能

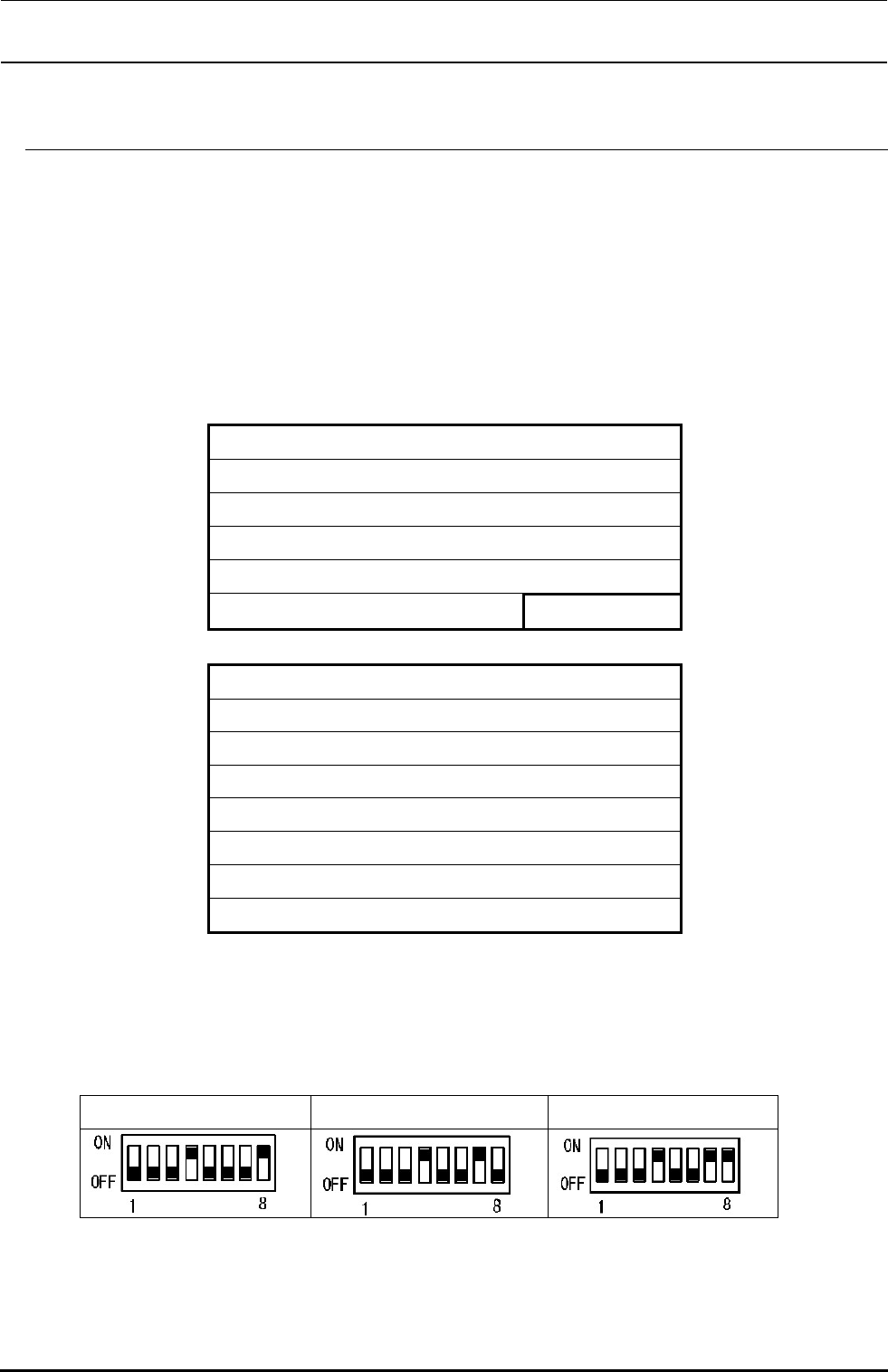

跨接开关类的设定
在控制装置使用的 基板组上安装有跨接器请参照下表，进行设定
已设置了电路板的功能 和图案 。一般情况下请不要变更。
下图表示设置的例子。
图案 、功能 图案 、功能 图案 、功能
跨接
短接
短接
短接
开放
短接
短接
开关
维修调整要领书
11-17
面板
： 使本电路板复位。
： 对主机 发行 。
这 个 请勿操作。
的意义
绿 正常动作时亮灯
红本地母线的母线异常等时， 变为 状态，此时亮灯
红系统在 状态时亮灯
基板发生故障后， 和 亮灯
更换后的调整项目
更换前的基板和更换后的基板，由于 的版本不同，或新基板上没有安装 时，请从旧基板上
卸下 ，安装到新基板上
请按照以下的程序，进行 存储器的版本升级
选购品变更用户等级，选择维修人员
维修请选择 参数设定
其它版本升级请选择基本供料器
Rev1.1
维修调整要领书
11-18

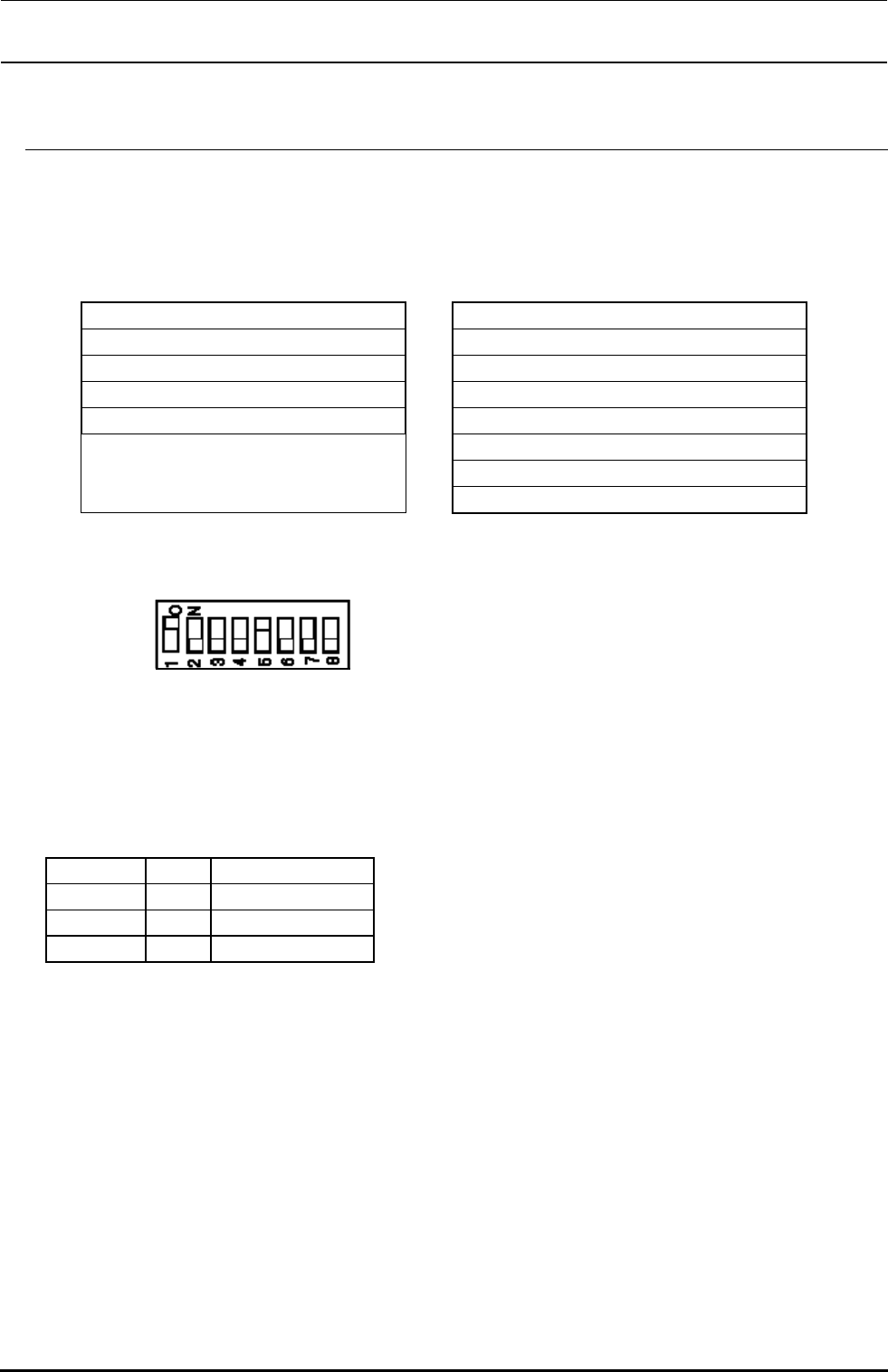

11-4-7．
Ｉ／Ｏ控制基板组件（40001943）
【功能】
输入各传感器的信号，向其它基板输入控制信号。
【跨接开关类的设定】
跨接ＳＷ在交货时已经被设定，向控制装置安装基板时，请进行确认。
跨接 ＤＩＰ开关
W3 (2P) → 开放 SW 1-1 → OFF
W5 (2P)※ → ※※※※ SW 1-2 → OFF
W6 (2P) → 开放 SW 1-3 → OFF
W7 (2P) → 短接 SW 1-4 → OFF
W8 (2P) → 短接 SW 1-5 → OFF
SW 1-6 → OFF
SW 1-7 → OFF
※ W5 的设置如果是电路板
Rev01.02，请设置为「开路」，
如果是 Rev03 以后，请设置为「短路」。
SW 1-8 → OFF
SW4 已设置了电路板的功能 Rev 和图案 Rev。一般情况下请不要变更。
下面表示图案 Rev1、功能 Rev1 的设置。
【面板 SW】
RESET SW： 使本电路板复位。
ABORT SW： 对主机 CPU 发行 NMI。
这 2 个 SW 请勿操作。
【LED 的意义】
LED No. 颜色 亮灯状态
LED 1 红 FAIL状态
LED 2 红 HALT状态
LED 3 绿 正常动作
【更换后的调整项目】
更换前的基板和更换后的基板，由于 ROM 的版本不同，或新基板上没有安装 ROM 时，请从旧基板
上卸下 ROM，安装到新基板上。
请按照以下的程序，进行 FLASH 存储器的版本升级。
①选购品 → 变更用户等级，选择维修人员。
②维修 → 请选择 MS 参数设定。
③其它 → 版本升级 →Ｉ／Ｏ 请选择基本供料器。
