Rev1.1 维修调整要领书 11-32 11-6-3-2. 支撑台/自动调宽用步进马达驱动器的设置 ＜ 调整步骤 ＞ ① 把设定用的旋转开关设定如下表所示 。 ② 设定用的步进 ＳＷ 设定如下表所示 。 ＳＷ名称 设定值 ＳＴＯＰ 5 ＲＵＮ Ｃ Ｍ１ 0 No. ＳＷ 名称 设定值 1 ＴＥＳＴ ＯＦＦ 2 ２／１ＣＫ ＯＦＦ 3 Ｃ．Ｄ ＯＦＦ 4 Ｌ／ＨＶ ＯＮ 旋转部箭头指向设定值 。 STOP RUN M1 L/HV C.D…
Rev1.1
维修调整要领书
11-31
11-6-3．
步进驱动器的调整
传送装置的传送马达和支撑台马达使用步进马达。
为了正确地转动步进马达，需要调整５相步进驱动器。
・IN、中心、ＯＵＴ传送马达（传送步进马达） ＨＭ００１３２００００ ５相步进驱动器
・支撑台马达（非ＥＮ规格时） ＨＸ００４２０００００ ５相步进驱动器
11-6-3-1. 传送步进马达驱动电流的调整
＜调整程序＞
① 调整前，请确认『ＤＣ电源输出电压的调整』。
② 转动传送步进马达，用数字万能表测定５相步进驱动器上的『ＣＰ１』，『ＣＰ２』端子的电压。
数字万用表的连接，『ＣＰ１』为”＋”，『ＣＰ２』为”－”。
③ 慢慢转动『ＲＵＮ』旋钮，让『ＣＰ１』～『ＣＰ２』之间的电压为２．８Ｖ±０．０１Ｖ。。

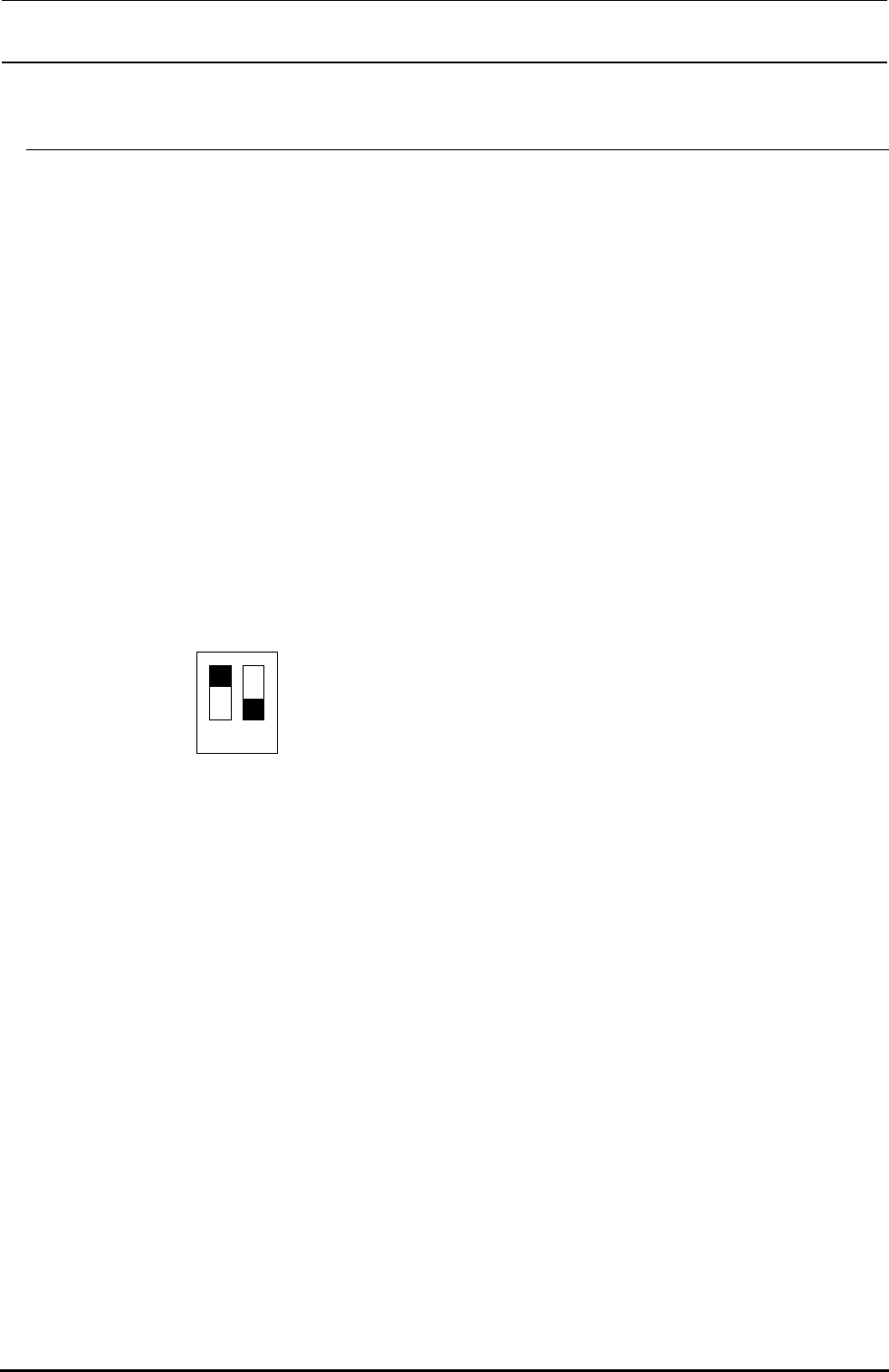

④ 请把步进驱动器上的步进ＳＷ设定如下图所示。
・规格值
驱动电流：１．４Ａ±０．００５Ａ／相
（ＣＰ１－ＣＰ２之间的电压为２．８Ｖ±０．０１Ｖ）
ON
1 2
１．ＯＮ
２．ＯＦＦ
图 11-6-2 设定开关的设定
Rev1.1
维修调整要领书
11-32

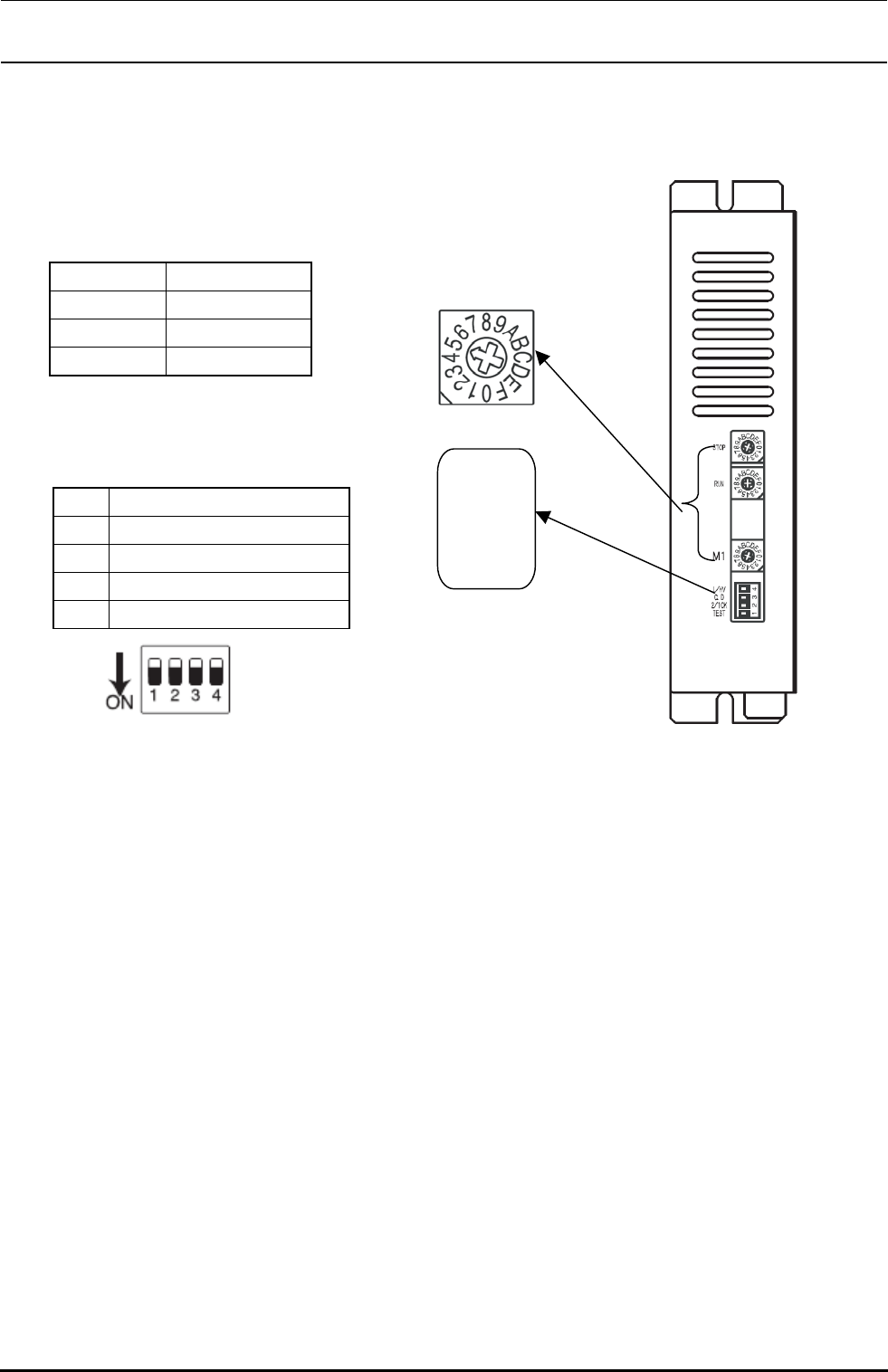

11-6-3-2. 支撑台/自动调宽用步进马达驱动器的设置
＜调整步骤＞
① 把设定用的旋转开关设定如下表所示。
② 设定用的步进ＳＷ设定如下表所示。
ＳＷ名称 设定值
ＳＴＯＰ 5
ＲＵＮ Ｃ
Ｍ１ 0
No. ＳＷ名称 设定值
1 ＴＥＳＴ ＯＦＦ
2 ２／１ＣＫ ＯＦＦ
3 Ｃ．Ｄ ＯＦＦ
4 Ｌ／ＨＶ ＯＮ
旋转部箭头指向设定值。
STOP
RUN
M1
L/HV
C.D
2/1CK
TEST
开关杆位置：
下为ON，上为OFF
Rev1.1
维修调整要领书
11-33
11-7．点胶头装置
11-7-1．
点胶头装置的使用基板
点胶头装置上，安装有下列电路基板。
① ４００６３５５２ 点胶头主基板组件
11-7-2．
点胶头部基板的调整
11-7-2-1. 点胶头主基板组件的调整

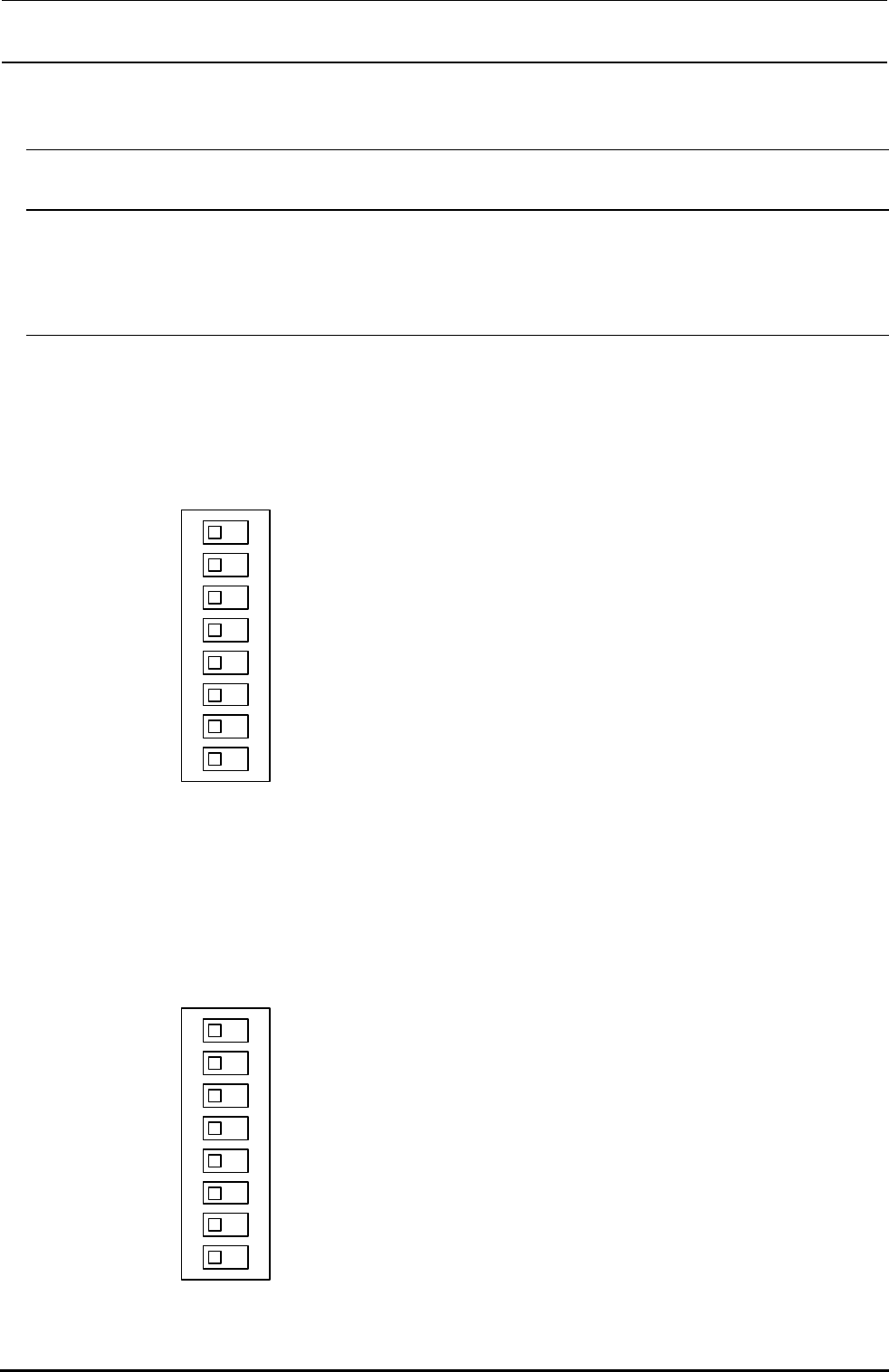

11-7-2-1-1. ＳＷ类的设定
ＳＷ类，基板组件预先被设定，请确认下列的内容。
① ＳＷ１
1
2
3
4
5
6
7
8
ON
水頭差検出用カウンタの基準クロック
Bit 1 2
ｏｆｆ off 39.062[kHz]
on ｏｆｆ 19.531[kHz]
off on 9.766[kHz]
on on 4.883[kHz]
ノイズキャンセルのサンプリング周期の基準クロック
Bit 3 4
ｏｆｆ off 4.88[kHz]
on ｏｆｆ 2.44[kHz]
off on 1.22[kHz]
on on 0.61[kHz]
水頭差検出フラグのディレイパルス選択
Bit 5 6
ｏｆｆ off 4.88[kHz]
on ｏｆｆ 2.44[kHz]
off on 1.22[kHz]
on on 0.61[kHz]
Bit7，Bit8：無効
② ＳＷ２
1
2
3
4
5
6
7
8
ON
Bit1～4：基板ﾊﾟﾀｰﾝREV.設定
Bit5～8：基板組機能REV.設定
＊ON側：1，OFF側：0
＊基板REV.管理表に従い設定す る。
水位差检测用计算基准频率
噪音消除的取样周期基准频率
水位差检测标志的延迟脉冲选择
Bit7，Bit8: 无效
Bit1～4: 设定基板模板 REV.
Bit5～8: 设定基板组功能 REV.
*ON 侧: 1 OFF 侧: 0
*根据基板 REV.管理表进行设定。
