Rev1.1 维修调整要领书 11-38 11-9． AC 输入装置保险丝的更换方法 （注）请一定要切断作为装置电源来源的设备之电源后再进行操作。 当 AC 输入装置保险丝断掉后， 请按下述步骤更换。 保险丝货号： HF0110025S0 （惯性保险丝 250mA 作为装置的包装附件附带 3 个。） 1 ） 请取出 AC 输入装置。 （ AC 输入装置位于图 11-9-1 所示的位置） ＜操作步骤＞ ① 卸下中央的盖 ② 拆下电源装置的…
Rev1.1
维修调整要领书
11-37
11-8-3-2. 开关的组装
レンズ
緑・赤・黄
スイッチ
アクチュエータ
ベゼル
カバー無・有
＋５ＶＬＥＤ
緑・橙
凸部分を向かって
左側にする
・
对象部件
透镜（HA005520010, HA00552001A, HA00552001B）
LED（HA00534006A, HA005340060）
监视窗（HA005520030）
开关调节器（HA005340020）
① 把监视窗(黑)镶嵌护罩ＦＵＲ的操作盘上。
从正面看操作盘，凸部安装在右侧
（安装调节器后「EAO」标记在上方）。
② 把 LED 镶嵌到开关调节器上之后，注意监视窗的凸部插入。
这里，卸下固定监视窗的螺母。
③ 插入调节器后，从操作盘后部插入监视窗（银色），用调节器固定螺母固定。
④ 最后把泛光镜头镶嵌到开关调节器上。
透镜
绿·红·黄
开关调节器
监视窗
保护罩无·有
＋5V LED
绿·橙
使凸出的部分向左
Rev1.1
维修调整要领书
11-38
11-9．AC输入装置保险丝的更换方法
（注）请一定要切断作为装置电源来源的设备之电源后再进行操作。
当 AC 输入装置保险丝断掉后，
请按下述步骤更换。
保险丝货号：HF0110025S0
（惯性保险丝 250mA
作为装置的包装附件附带 3 个。）
1） 请取出 AC 输入装置。
（AC 输入装置位于图 11-9-1 所示的位置）
＜操作步骤＞
① 卸下中央的盖
② 拆下电源装置的 UPS 配线，取出 UPS
③ 拆下配线之后取出 AC 输入装置
2） 请更换保险丝。保险丝安装在图 11-9-2 所示的位置。
图 11-9-2 AC 输入装置俯视图
3） 请按与 1）相反的步骤安装到 AC 输入装置上。
保险丝
图 11-9-1 机器背面图
①
②
AC 输入装置
Rev1.1
维修调整要领书
11-39

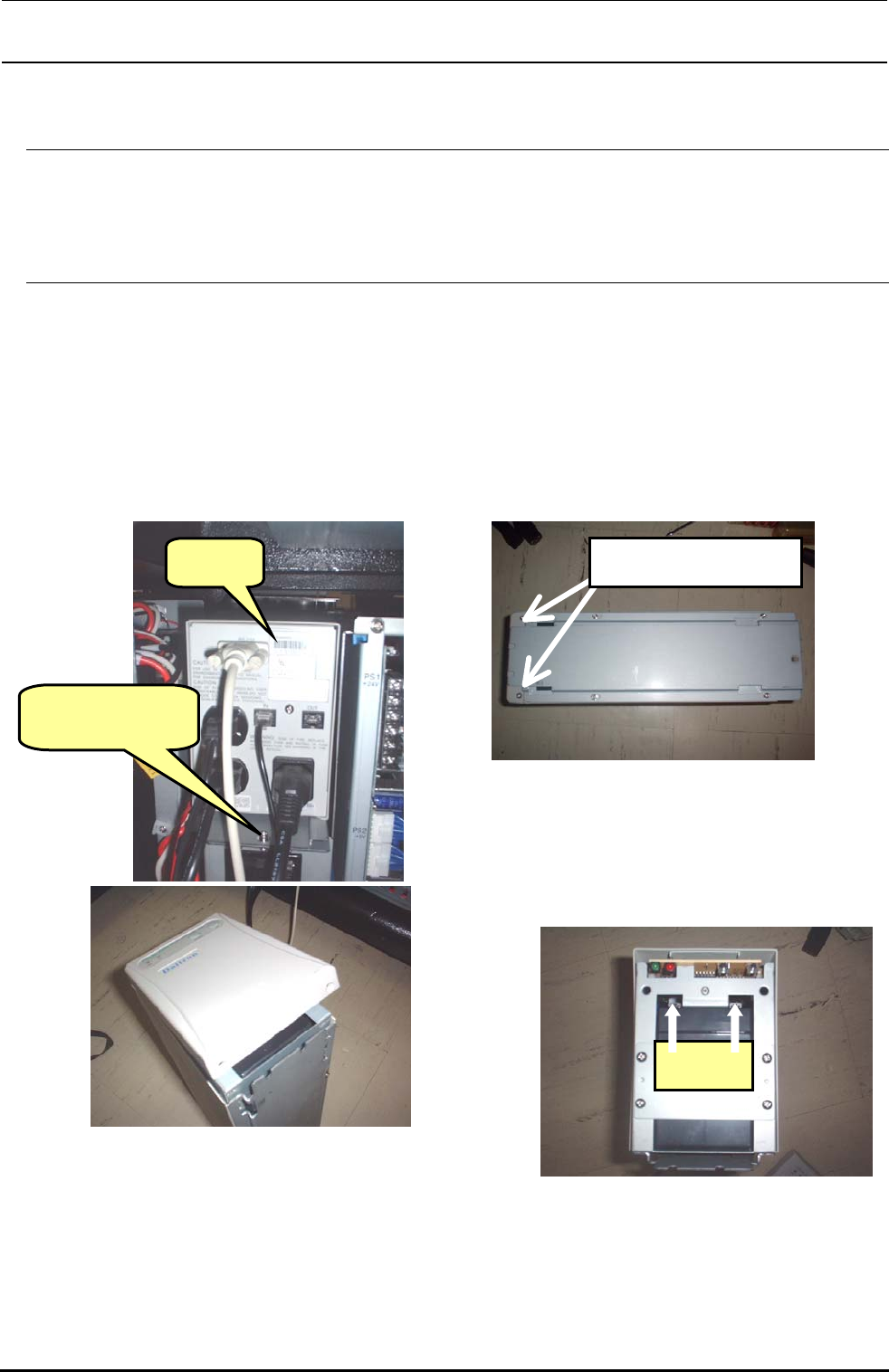

11-10．ＵＰＳ （４０００３２９２） ※选购品
※ 如果不能使用 UPS 功能，或者不使用时，只要关掉（OFF）电气控制部的 UPS 旁路开关就能停止
UPS 功能。
11-10-1．
确认ＵＰＳ电池 (40011120) 电压
不能向机器主体供给电源期间很长时，UPS 电池有可能电用完。
长期（３个月以上）不使用机器时，请确认以下的电压。
●ＵＰＳ电池电压的确认方法
① 切断主机电源。为了防止触电事故，建议在设置工厂处切断电源。
② 取下接在 UPS 背面的束线。
③ 卸下图中的螺丝，将 UPS 从电源组中取出。
④ 卸下上图所示的两处螺丝，如左图可以取下 UPS 的
前面板。
⑤ 如下图，露出电池的电极，请用测试仪测定电压。
※ 测定电压时，请注意不要让板的金属部碰到测试
仪的探头。
⑥ 确认测试结果高于 12.5V。
⑦ 测试结果不到 12.5V 时，通过给主机通电进行 UPS 充电使电池电压达到 12.5V 以上。
※ 电池电压高于 12.5V 时可以判断电池充电达到 100%。
※ UPS 充电通过将主机主断路器和主开关一起打开（ON）进行。
（仅仅主机主断路器 ON 时，UPS 输入处不会加上 AC100V 电压。）
ＵＰＳ
固定 UPS（+金属
板）的螺丝
正面护罩固定螺丝
电极
