Rev1.1 维修调整要领书 11-41 1 1 -10-2-2. 电池的更换 警告 １） 请把手表、戒指、项链或其它金属物卸下之后再进行作业 。 ２） 请使用绝缘工具进行操作 。 ３） 电池上请不要放工具或金属部件 。 1) 卸下 UPS 底部的 2 个螺丝。 2) 卸下正面护罩。 3) 卸下正面的 4 个螺丝。
Rev1.1
维修调整要领书
11-40
11-10-2．
ＵＰＳ电池的更换
警告
为了避免因触电而发生重伤事故，请关掉总开关。
请确认主机的主断路器和主开关是否关闭。
开关是指建筑物上安装的电源开关，不是指机器上的开关。
11-10-2-1. ＵＰＳ的拆卸

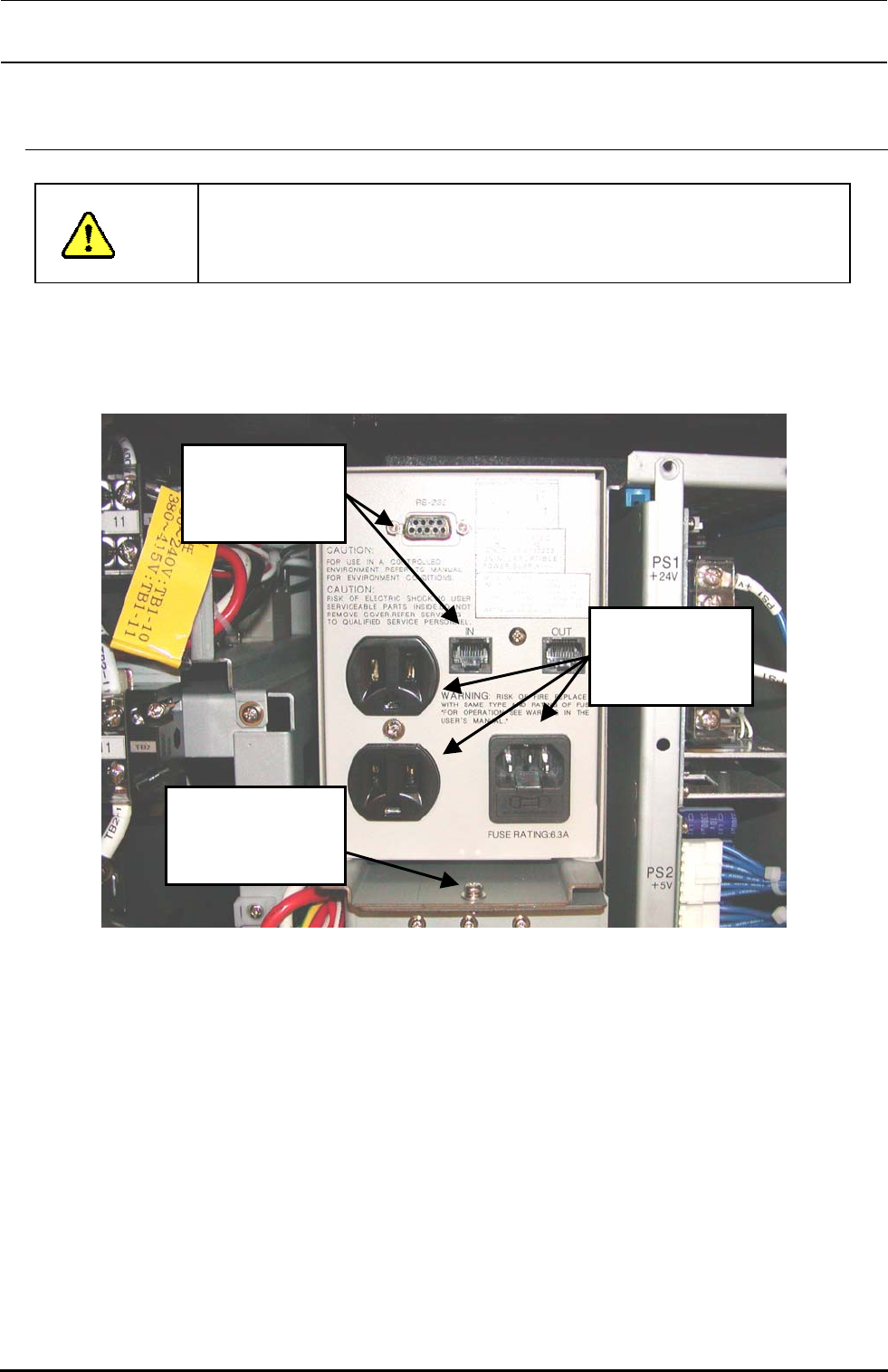

１） 拔下与 UPS 相连接的插头以及从 UPS 上引出的电缆的中转插头。
２） 卸下ＵＰＳ前部的端子座和ＵＰＳ主机固定螺丝，把ＵＰＳ拉到前面。
请卸下用于固定 UPS 本体的金属板的螺丝，把 UPS 向身前抽出。
从通讯连接器拔
下插头
从电源插座拔下
插头。
卸下固定 UPS 的
钣金螺丝。
Rev1.1
维修调整要领书
11-41
11-10-2-2. 电池的更换
警告
１）请把手表、戒指、项链或其它金属物卸下之后再进行作业。
２）请使用绝缘工具进行操作。
３）电池上请不要放工具或金属部件。

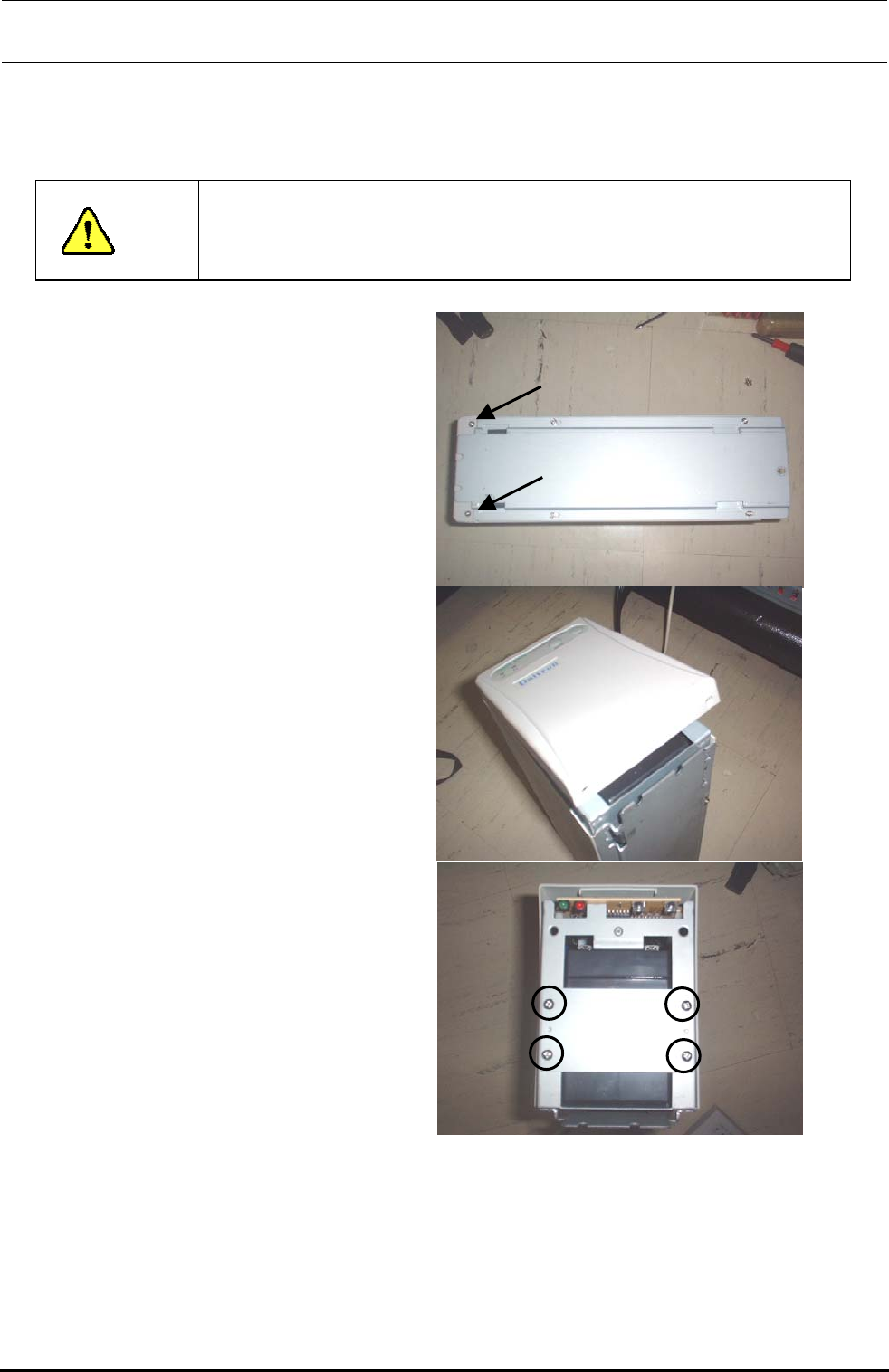

1) 卸下 UPS 底部的 2 个螺丝。
2) 卸下正面护罩。
3) 卸下正面的 4 个螺丝。
Rev1.1
维修调整要领书
11-42

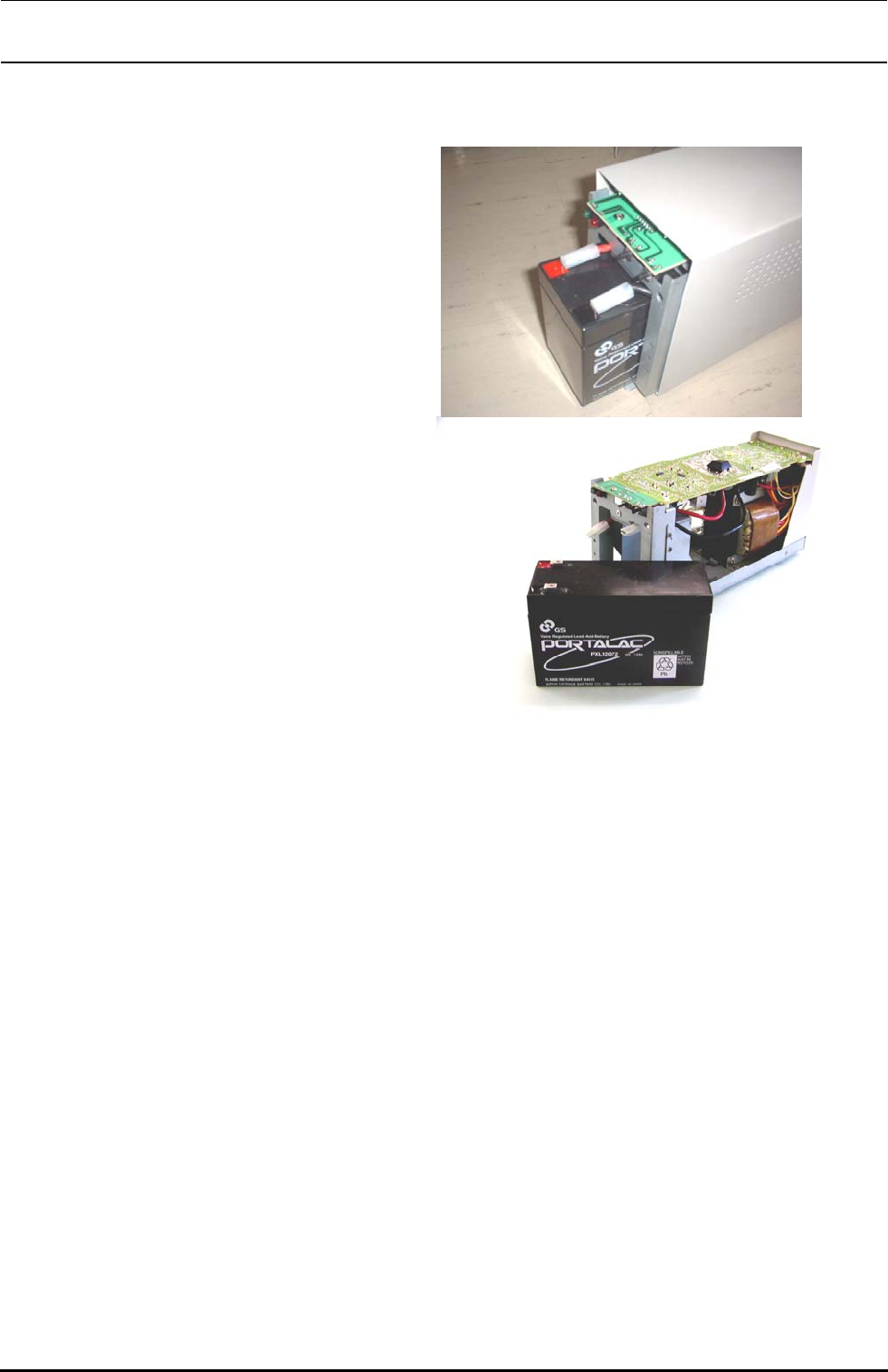

4) 拉出电池。
5) 请差下连接电池和 UPS 的 2 条导线。
把电池线的红线作为正极（＋），把黑线作
为负极（－），连接新电池。
